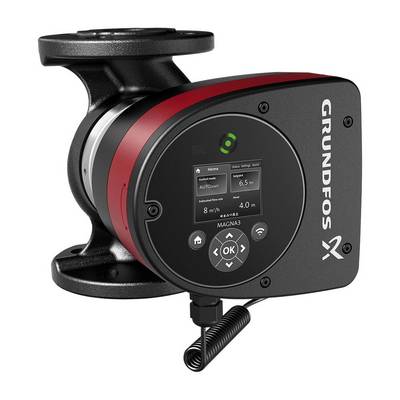

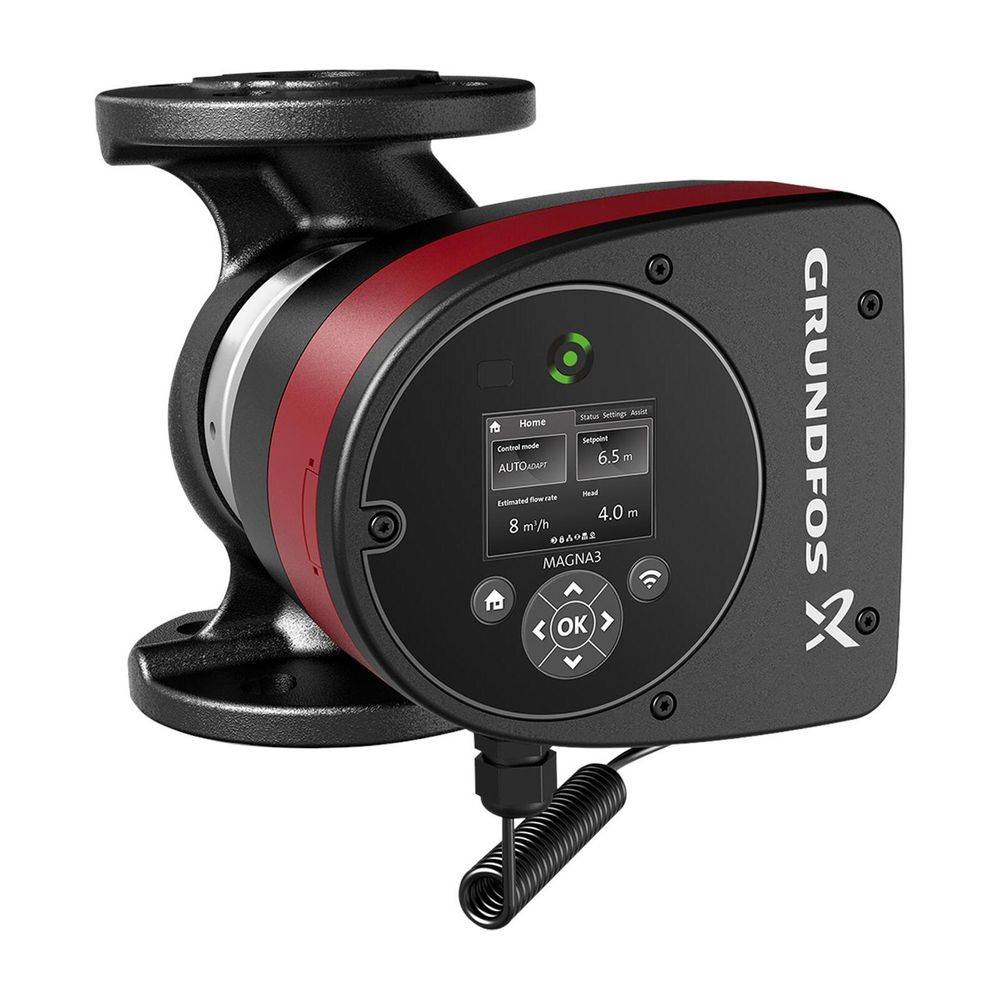

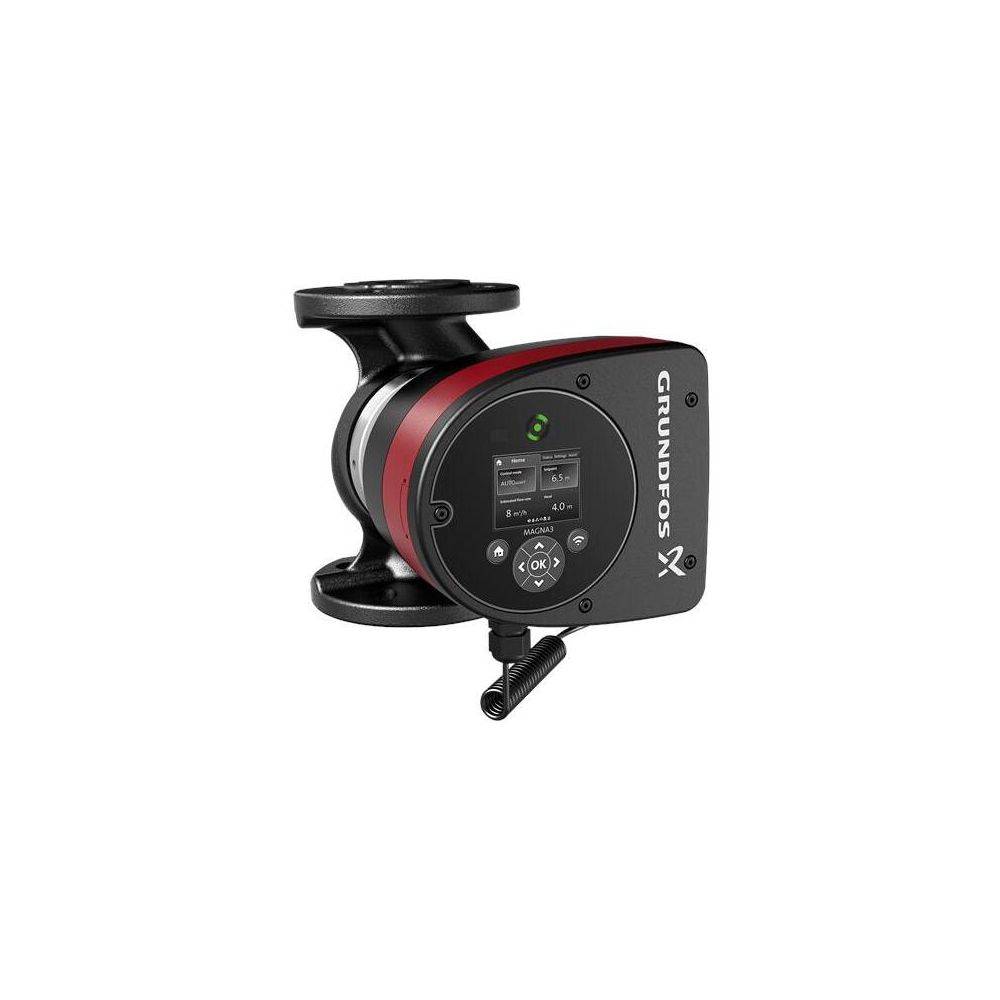

Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 32-100F, PN 16 230V, 220mm max. Förderh. 10m Volumenst. 10,5m3/h
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
1.256,81 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Warengruppe: Heizungsumwälzpumpen
- Hersteller-Produktgruppe: Elektr. ger. Nassläuferp. MAGNA3 F
- Hersteller-Artikelnummer: 97924643
- Nennstrom: 1,47
- Anzahl der Phasen: 1
- Max. Volumenstrom: 10,5
- Max. Förderhöhe: 10
- Flanschform: rund
- Drehzahl: 4530
- Umgebungstemperatur: 0 - 40
- Unterstützt Protokoll für PROFIBUS: ja
- Unterstützt Protokoll für KNX: nein
- Potentialfreier Schaltkontakt: ja
- Elektrischer Anschluss: Anschlussstecker
- Bemessungsspannung: 230
- Einbaulänge: 220
- Frequenz: 50 Hz
- Schutzart (IP): IPX4
- Funkstandard Bluetooth: ja
- Funkstandard WLAN 802.11: ja
- Mit Kommunikationsschnittstelle RS-232: nein
- Mit Kommunikationsschnittstelle RS-485: ja
- Unterstützt Protokoll für EtherNet/IP: ja
- Unterstützt Protokoll für PROFINET IO: nein
- Aufgenommene Motorleistung (P1) pro Motor: 0,171
- Volumenstrom (BEP): 5,65
- Förderhöhe bei Volumenstrom (BEP): 66,69
- Anschlussstandard Einlassseite: EN 1092-2
- Anschlussstandard Auslassseite: EN 1092-2
- Kommunikation: eingebaut und vorbereitet
- Funkstandard 5G: ja
- Schnittstellensignal 0-10 V / 2-10 V: ja
- Schnittstellensignal 0-20 mA / 4-20 mA: ja
- Schnittstelle PT100 / PT1000 / PTC: nein
- Schnittstelle Pulse Width Modulation (PWM): nein
- Schnittstelle Impulszähler (Pulse counter): nein
- Unterstützt Protokoll für CAN/CANOpen: nein
- Unterstützt Protokoll für Modbus TCP: nein
- Unterstützt Protokoll für Modbus RTU: ja
- Unterstützt Protokoll für BACnet MS/TP: ja
- Unterstützt Protokoll für BACnet IP: nein
- Unterstützt Protokoll für LON/LONWorks: ja
- Unterstützt Protokoll für LIN Bus: nein
- Funkstandard 2G: ja
- Funkstandard 3G: ja
- Funkstandard 4G: ja
- Art der Drehzahlregelung: stufenlos
- Drehzahlregelung Motor: eingebaut
- Max. Arbeitsdruck: 16
- Werkstoff des Pumpengehäuses: Gusseisen
- Doppelpumpe: nein
- Isolationsklasse nach IEC: F
- Werkstoffgüte des Pumpengehäuses: Gusseisen EN-GJL-200 (GG 20)
- Mediumtemperatur (Dauerbetrieb): -10 - 110
- Anschluss Einlassseite: Flansch
- Nenndurchmesser, Anschluss Einlassseite: DN 32
- Nenndurchmesser, Anschluss Auslassseite: DN 32
- Anschluss Auslassseite: Flansch
- Energieeffizienzindex (EEI): 0,18
- Druckstufe Flanschanschluss Einlassseite: PN 16
- Druckstufe Flanschanschluss Auslassseite: PN 16
- Betriebsspannung
230 V
- Leistung (P2)
171 W
- Förderhöhe (max.)
10 m
- Fördermenge (max.)
10.5 m³/h
- Max. Betriebsdruck
16 bar
- Sauganschluss
DN 32
- Druckanschluss
DN 32
- Ausführung
MAGNA3 32-100F
- Verlag
Grundfos
- Titel
Grundfos MAGNA3 DE 32-100 F 220 Umwälzpumpe 1x230V
- Betriebsdruck (max.)
16 bar
- Titelzusatz
Herstellerartikelnummer 97924643, Einzelpumpe, 1 Stück
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915313316 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 32-100F, PN 16 230V, 220mm max. Förderh. 10m Volumenst. 10,5m3/h
Garantiebedingungen
Garantiebedingungen 915313316 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 32-100F, PN 16 230V, 220mm max. Förderh. 10m Volumenst. 10,5m3/h
Beschreibung
Die Grundfos MAGNA3 32-100F ist eine elektronisch geregelte Hocheffizienz-Nassläuferpumpe, die für anspruchsvolle Heizungsanwendungen konzipiert wurde. Mit einem Energieeffizienzindex von 0,18 bietet sie eine hohe Energieeffizienz. Die Pumpe erreicht eine maximale Förderhöhe von 10 Metern und einen maximalen Volumenstrom von 10,5 m³/h. Dank ihrer robusten Bauweise aus Gusseisen und der flexiblen Regelungsarten eignet sie sich ideal für den Einsatz in komplexen Heizsystemen.
Welche Regelungsfunktionen bietet die MAGNA3?Die Pumpe verfügt über eine Vielzahl an intelligenten Regelungsarten, darunter Konstantdruck, Proportionaldruck, Festdrehzahl und Konstanttemperatur. Durch die AutoAdapt-Funktion erfolgt eine automatische Sollwerteinstellung, während die FlowAdapt-Funktion zusätzlich eine Volumenstrombegrenzung ermöglicht. Diese Funktionen unterstützen einen effizienten Betrieb und passen die Leistung der Pumpe präzise an den aktuellen Bedarf des Systems an. Ein integrierter Motorvollschutz sowie ein Trockenlaufschutz erhöhen die Betriebssicherheit.
Wie erfolgt die Kommunikation und Bedienung?Die Bedienung der MAGNA3 erfolgt intuitiv über ein TFT-Display mit Soft-touch-Tastatur. Zur Einbindung in die Gebäudeleittechnik stehen diverse Kommunikationsschnittstellen zur Verfügung, darunter Modbus RTU, BACnet MS/TP, PROFIBUS und RS-485. Zudem unterstützt das Gerät moderne Funkstandards wie Bluetooth und WLAN, was eine einfache Konfiguration und Überwachung ermöglicht. Über das optionale Diagnose- und Fernbediengerät Grundfos GO lassen sich Betriebshistorien auslesen und Einstellungen komfortabel vornehmen.
Technische Daten
Energieeffizienzindex (EEI): 0,18
Max. Förderhöhe: 10 m
Max. Volumenstrom: 10,5 m³/h
Einbaulänge: 220 mm
Nenndurchmesser: DN 32
Max. Arbeitsdruck: 16 bar
Bemessungsspannung: 230 V
Medientemperaturbereich: -10 bis 110 °C
Schutzart: IPX4
Werkstoff Pumpengehäuse: Gusseisen EN-GJL-200
Die Grundfos MAGNA3 32-100F überzeugt durch ihre hohe Effizienz und intelligente Regelungstechnik. Mit einer maximalen Leistungsaufnahme von 171 W und der flexiblen Anpassung an den Volumenstrom durch FlowAdapt sorgt sie für einen optimierten Energieverbrauch. Die umfangreichen Kommunikationsschnittstellen und die intuitive Bedienung machen sie zu einer leistungsstarken Lösung für moderne Heizungsanlagen, die eine präzise Steuerung und hohe Zuverlässigkeit erfordern.
Welche Regelungsfunktionen bietet die MAGNA3?Die Pumpe verfügt über eine Vielzahl an intelligenten Regelungsarten, darunter Konstantdruck, Proportionaldruck, Festdrehzahl und Konstanttemperatur. Durch die AutoAdapt-Funktion erfolgt eine automatische Sollwerteinstellung, während die FlowAdapt-Funktion zusätzlich eine Volumenstrombegrenzung ermöglicht. Diese Funktionen unterstützen einen effizienten Betrieb und passen die Leistung der Pumpe präzise an den aktuellen Bedarf des Systems an. Ein integrierter Motorvollschutz sowie ein Trockenlaufschutz erhöhen die Betriebssicherheit.
Wie erfolgt die Kommunikation und Bedienung?Die Bedienung der MAGNA3 erfolgt intuitiv über ein TFT-Display mit Soft-touch-Tastatur. Zur Einbindung in die Gebäudeleittechnik stehen diverse Kommunikationsschnittstellen zur Verfügung, darunter Modbus RTU, BACnet MS/TP, PROFIBUS und RS-485. Zudem unterstützt das Gerät moderne Funkstandards wie Bluetooth und WLAN, was eine einfache Konfiguration und Überwachung ermöglicht. Über das optionale Diagnose- und Fernbediengerät Grundfos GO lassen sich Betriebshistorien auslesen und Einstellungen komfortabel vornehmen.
Technische Daten
Energieeffizienzindex (EEI): 0,18
Max. Förderhöhe: 10 m
Max. Volumenstrom: 10,5 m³/h
Einbaulänge: 220 mm
Nenndurchmesser: DN 32
Max. Arbeitsdruck: 16 bar
Bemessungsspannung: 230 V
Medientemperaturbereich: -10 bis 110 °C
Schutzart: IPX4
Werkstoff Pumpengehäuse: Gusseisen EN-GJL-200
Die Grundfos MAGNA3 32-100F überzeugt durch ihre hohe Effizienz und intelligente Regelungstechnik. Mit einer maximalen Leistungsaufnahme von 171 W und der flexiblen Anpassung an den Volumenstrom durch FlowAdapt sorgt sie für einen optimierten Energieverbrauch. Die umfangreichen Kommunikationsschnittstellen und die intuitive Bedienung machen sie zu einer leistungsstarken Lösung für moderne Heizungsanlagen, die eine präzise Steuerung und hohe Zuverlässigkeit erfordern.
