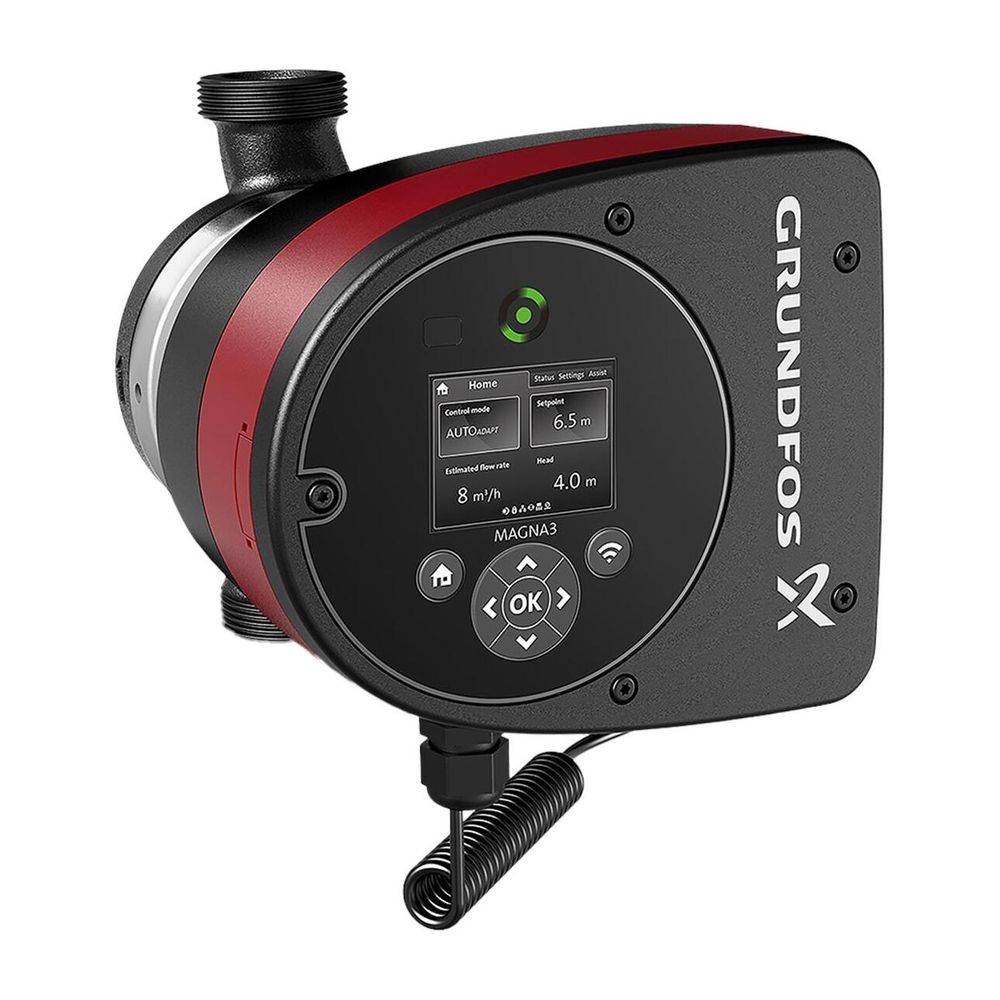

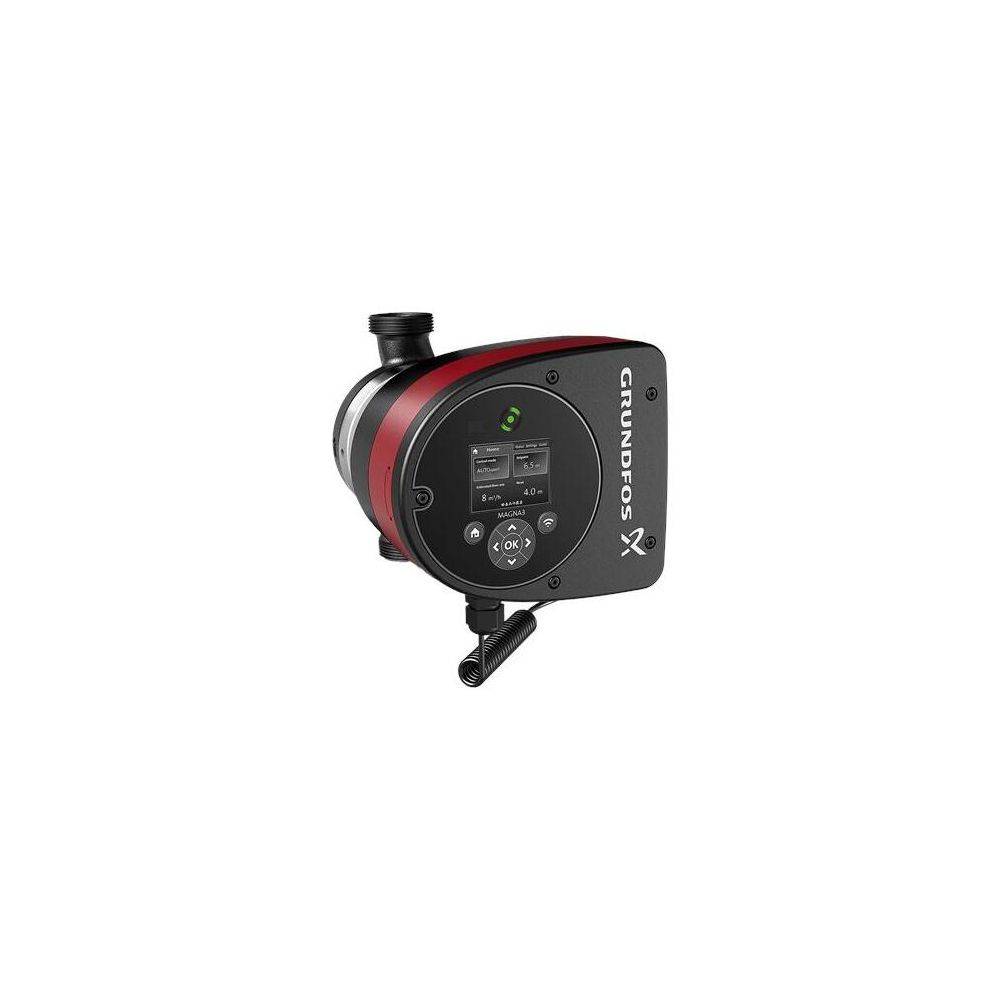

Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 32-80, PN 16 230V, 180mm max. Förderh. 8m Volumenst. 10,2m3/h
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
1.013,36 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Warengruppe: Heizungsumwälzpumpen
- Hersteller-Produktgruppe: Elektr. ger. Nassläuferp. MAGNA3
- Hersteller-Artikelnummer: 97924641
- Nennstrom: 1,19
- Anzahl der Phasen: 1
- Max. Volumenstrom: 10,2
- Max. Förderhöhe: 8
- Drehzahl: 4050
- Umgebungstemperatur: 0 - 40
- Unterstützt Protokoll für PROFIBUS: ja
- Unterstützt Protokoll für KNX: nein
- Potentialfreier Schaltkontakt: ja
- Elektrischer Anschluss: Anschlussstecker
- Bemessungsspannung: 230
- Einbaulänge: 180
- Frequenz: 50 Hz
- Schutzart (IP): IPX4
- Funkstandard Bluetooth: ja
- Funkstandard WLAN 802.11: ja
- Mit Kommunikationsschnittstelle RS-232: nein
- Mit Kommunikationsschnittstelle RS-485: ja
- Unterstützt Protokoll für EtherNet/IP: ja
- Unterstützt Protokoll für PROFINET IO: nein
- Aufgenommene Motorleistung (P1) pro Motor: 0,136
- Volumenstrom (BEP): 4,79
- Förderhöhe bei Volumenstrom (BEP): 61,78
- Anschlussstandard Einlassseite: ISO 228-1
- Anschlussstandard Auslassseite: ISO 228-1
- Kommunikation: eingebaut und vorbereitet
- Funkstandard 5G: ja
- Schnittstellensignal 0-10 V / 2-10 V: ja
- Schnittstellensignal 0-20 mA / 4-20 mA: ja
- Schnittstelle PT100 / PT1000 / PTC: nein
- Schnittstelle Pulse Width Modulation (PWM): nein
- Schnittstelle Impulszähler (Pulse counter): nein
- Unterstützt Protokoll für CAN/CANOpen: nein
- Unterstützt Protokoll für Modbus TCP: nein
- Unterstützt Protokoll für Modbus RTU: ja
- Unterstützt Protokoll für BACnet MS/TP: ja
- Unterstützt Protokoll für BACnet IP: nein
- Unterstützt Protokoll für LON/LONWorks: ja
- Unterstützt Protokoll für LIN Bus: nein
- Funkstandard 2G: ja
- Funkstandard 3G: ja
- Funkstandard 4G: ja
- Art der Drehzahlregelung: stufenlos
- Drehzahlregelung Motor: eingebaut
- Max. Arbeitsdruck: 16
- Werkstoff des Pumpengehäuses: Gusseisen
- Doppelpumpe: nein
- Isolationsklasse nach IEC: F
- Werkstoffgüte des Pumpengehäuses: Gusseisen EN-GJL-200 (GG 20)
- Mediumtemperatur (Dauerbetrieb): -10 - 110
- Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
- Nenndurchmesser, Anschluss Einlassseite: 2 Zoll (50)
- Nenndurchmesser, Anschluss Auslassseite: 2 Zoll (50)
- Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
- Energieeffizienzindex (EEI): 0,18
- Druckstufe Flanschanschluss Einlassseite: PN 16
- Druckstufe Flanschanschluss Auslassseite: PN 16
- Betriebsspannung
230 V
- Leistungsaufnahme (P1)
136 W
- Förderhöhe (max.)
8 m
- Fördermenge (max.)
10.2 m³/h
- Max. Betriebsdruck
16 bar
- Sauganschluss
50 mm (2") Ø
- Druckanschluss
50 mm (2") Ø
- Ausführung
MAGNA3 32-80
- Gewicht
5.26 kg
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915105398 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 32-80, PN 16 230V, 180mm max. Förderh. 8m Volumenst. 10,2m3/h
Garantiebedingungen
Garantiebedingungen 915105398 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 32-80, PN 16 230V, 180mm max. Förderh. 8m Volumenst. 10,2m3/h
Beschreibung
Die elektronisch geregelte Umwälzpumpe MAGNA3 32-80 von Grundfos ist eine leistungsstarke Hocheffizienz-Nassläuferpumpe für anspruchsvolle Heizungsanwendungen. Mit einer maximalen Förderhöhe von 8 m und einem maximalen Volumenstrom von 10,2 m³/h bietet sie eine präzise Anpassung an den jeweiligen Anlagenbedarf. Die Pumpe zeichnet sich durch ihre EC-Permanentmagnet-Motortechnologie und einen exzellenten Energieeffizienzindex von 0,18 aus, was sie zu einer wirtschaftlichen Lösung für moderne Heizsysteme macht.
Welche Regelungsfunktionen bietet die MAGNA3?Die MAGNA3 32-80 ermöglicht eine flexible Anpassung an unterschiedliche Betriebszustände durch verschiedene Regelungsarten wie Konstantdruck, Festdrehzahl, Proportionaldruck und Konstanttemperatur. Die integrierte AutoAdapt-Funktion sorgt für eine automatische Sollwerteinstellung, während die FlowAdapt-Funktion zusätzlich eine Volumenstrombegrenzung vornimmt. Zur Überwachung und Steuerung stehen ein TFT-Display mit Soft-Touch-Tastatur sowie umfangreiche Kommunikationsschnittstellen zur Verfügung, darunter Modbus RTU, BACnet MS/TP, LONWorks und EtherNet/IP. Zudem unterstützt das Gerät moderne Funkstandards wie Bluetooth und WLAN für eine komfortable Fernbedienung und Diagnose.
Wie ist die Pumpe konstruiert?Das Pumpengehäuse besteht aus robustem Gusseisen (EN-GJL-200) und ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt. Die Pumpe ist für Medientemperaturen von -10 °C bis 110 °C geeignet und verfügt über einen integrierten Motorvollschutz sowie einen Trockenlaufschutz. Die Installation erfolgt über einen 2 Zoll Anschluss mit einer Einbaulänge von 180 mm. Dank der optionalen Wärmemengenerfassung und der Möglichkeit zur Anbindung an die Gebäudeleittechnik lässt sich die Pumpe nahtlos in komplexe Anlagen integrieren.
Technische Daten
Max. Förderhöhe: 8 m
Max. Volumenstrom: 10,2 m³/h
Einbaulänge: 180 mm
Energieeffizienzindex (EEI): 0,18
Max. Arbeitsdruck: 16 bar
Bemessungsspannung: 230 V
Max. Leistungsaufnahme: 136 W
Medientemperaturbereich: -10 °C bis 110 °C
Schutzart: IPX4
Anschluss: 2 Zoll Außengewinde
Die Grundfos MAGNA3 32-80 überzeugt durch ihre hohe Energieeffizienz und vielseitige Konnektivität. Mit einer Leistungsaufnahme von bis zu 136 W und einer stufenlosen Drehzahlregelung ermöglicht sie einen optimierten Betrieb in Heizungsanlagen. Die Kombination aus robuster Gusseisen-Konstruktion, intelligenter Regelungstechnik und der Unterstützung zahlreicher Kommunikationsprotokolle macht diese Pumpe zu einer zuverlässigen Komponente für effiziente Wärmeverteilungssysteme.
Lieferumfang
1x Grundfos Umwälzpumpe MAGNA3 32-80
1x Wärmedämmschale
