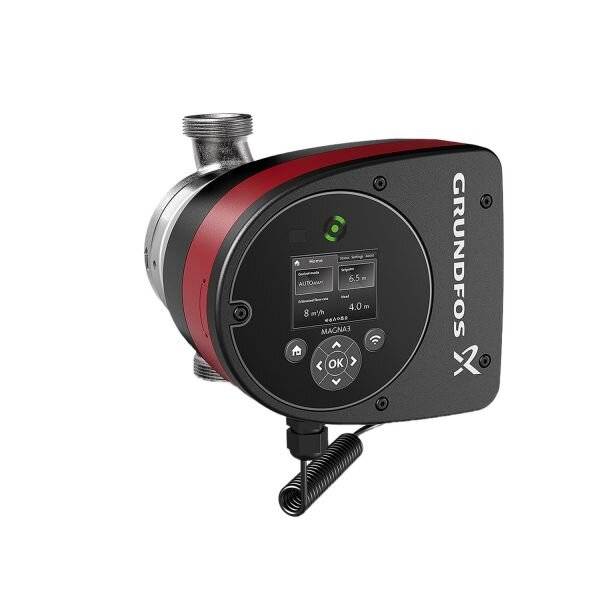

Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 32-80N, PN 6/10 230V, 180mm max. Förderh. 8m Volumenst. 10,2m3/h
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
1.327,56 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 3 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Grundfos Grundf Heizungsumwälzpumpe MAGNA3 N ES Vers. 230 V PN 10
- Hocheffizienz-Nassläuferpumpe, elektronisch geregelt, Energieeffizienzindex (EEI)
Technische Daten
- Hersteller-Warengruppe: Heizungsumwälzpumpen
- Hersteller-Produktgruppe: Elektr. ger. Nassläuferp. MAGNA3 N
- Hersteller-Artikelnummer: 97924723
- Nennstrom: 1,19
- Anzahl der Phasen: 1
- Max. Volumenstrom: 10,2
- Max. Förderhöhe: 8
- Drehzahl: 4050
- Umgebungstemperatur: 0 - 40
- Unterstützt Protokoll für PROFIBUS: ja
- Unterstützt Protokoll für KNX: nein
- Potentialfreier Schaltkontakt: ja
- Elektrischer Anschluss: Anschlussstecker
- Bemessungsspannung: 230
- Einbaulänge: 180
- Frequenz: 50 Hz
- Schutzart (IP): IPX4
- Funkstandard Bluetooth: ja
- Funkstandard WLAN 802.11: ja
- Mit Kommunikationsschnittstelle RS-232: nein
- Mit Kommunikationsschnittstelle RS-485: ja
- Unterstützt Protokoll für EtherNet/IP: ja
- Unterstützt Protokoll für PROFINET IO: nein
- Funkstandard UMTS: ja
- Aufgenommene Motorleistung (P1) pro Motor: 0,136
- Volumenstrom (BEP): 4,79
- Förderhöhe bei Volumenstrom (BEP): 61,78
- Anschlussstandard Einlassseite: ISO 228-1
- Anschlussstandard Auslassseite: ISO 228-1
- Kommunikation: eingebaut und vorbereitet
- Funkstandard 5G: ja
- Schnittstellensignal 0-10 V / 2-10 V: ja
- Schnittstellensignal 0-20 mA / 4-20 mA: ja
- Schnittstelle PT100 / PT1000 / PTC: nein
- Schnittstelle Pulse Width Modulation (PWM): nein
- Schnittstelle Impulszähler (Pulse counter): nein
- Unterstützt Protokoll für CAN/CANOpen: nein
- Unterstützt Protokoll für Modbus TCP: nein
- Unterstützt Protokoll für Modbus RTU: ja
- Unterstützt Protokoll für BACnet MS/TP: ja
- Unterstützt Protokoll für BACnet IP: nein
- Unterstützt Protokoll für LON/LONWorks: ja
- Unterstützt Protokoll für LIN Bus: nein
- Funkstandard 2G: ja
- Funkstandard 4G: ja
- Art der Drehzahlregelung: stufenlos
- Drehzahlregelung Motor: eingebaut
- Max. Arbeitsdruck: 10
- Werkstoff des Pumpengehäuses: rostfreier Stahl
- Doppelpumpe: nein
- Isolationsklasse nach IEC: F
- Werkstoffgüte des Pumpengehäuses: Edelstahl 304 (1.4308)
- Mediumtemperatur (Dauerbetrieb): -10 - 110
- Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
- Nenndurchmesser, Anschluss Einlassseite: 2 Zoll (50)
- Nenndurchmesser, Anschluss Auslassseite: 2 Zoll (50)
- Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
- Energieeffizienzindex (EEI): 0,18
- Druckstufe Flanschanschluss Einlassseite: PN 10
- Druckstufe Flanschanschluss Auslassseite: PN 10
- Förderhöhe (max.)
8 m
- Betriebsspannung
230 V
- Leistungsaufnahme (P1)
136 W
- Druckanschluss
50 mm (2") Ø
- Sauganschluss
50 mm (2") Ø
- Fördermenge (max.)
10.2 m³/h
- Max. Betriebsdruck
10 bar
- Gewicht
5.51 kg
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 857476301 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 32-80N, PN 6/10 230V, 180mm max. Förderh. 8m Volumenst. 10,2m3/h
Garantiebedingungen
Garantiebedingungen 857476301 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 32-80N, PN 6/10 230V, 180mm max. Förderh. 8m Volumenst. 10,2m3/h
Beschreibung
Die Grundfos MAGNA3 32-80N ist eine elektronisch geregelte Hocheffizienz-Nassläuferpumpe, die für anspruchsvolle Anwendungen in Heizungs- und Klimasystemen konzipiert wurde. Mit einem Energieeffizienzindex (EEI) von 0,18 bietet sie eine hohe Energieeffizienz. Das Pumpengehäuse aus Edelstahl 304 (1.4308) sorgt für Langlebigkeit. Die Pumpe erreicht eine maximale Förderhöhe von 8 m sowie einen maximalen Volumenstrom von 10,2 m³/h und unterstützt diverse Regelungsarten wie Konstantdruck, Festdrehzahl, Proportionaldruck und Konstanttemperatur.
Welche Vorteile bietet die intelligente Regelungstechnik?Die MAGNA3 32-80N verfügt über fortschrittliche Funktionen wie die AutoAdapt-Technologie, welche die Sollwerte automatisch an den tatsächlichen Bedarf des Systems anpasst. Durch die FlowAdapt-Funktion lässt sich der Volumenstrom präzise begrenzen, was die Effizienz weiter steigert. Die Bedienung erfolgt intuitiv über ein integriertes TFT-Display mit Soft-Touch-Tastatur. Für eine umfassende Systemintegration unterstützt die Pumpe diverse Kommunikationsprotokolle, darunter Modbus RTU, BACnet MS/TP und PROFIBUS, was eine nahtlose Anbindung an die Gebäudeleittechnik ermöglicht.
Wie ist die Pumpe technisch ausgestattet?Der Antrieb erfolgt über einen hocheffizienten EC-Permanentmagnetmotor, der für einen stufenlosen Drehzahlbetrieb optimiert ist. Die Pumpe ist mit einem integrierten Motorvollschutz sowie einem Trockenlaufschutz ausgestattet, um einen sicheren Betrieb zu ermöglichen. Dank der integrierten Funkstandards wie Bluetooth und WLAN ist eine einfache Konfiguration und Diagnose über mobile Endgeräte möglich. Die Installation gestaltet sich durch die Einbaulänge von 180 mm und den 2 Zoll Anschluss flexibel, wobei das Gerät für Medientemperaturen von -10 °C bis 110 °C ausgelegt ist.
Technische Daten
Energieeffizienzindex (EEI): 0,18
Max. Förderhöhe: 8 m
Max. Volumenstrom: 10,2 m³/h
Einbaulänge: 180 mm
Bemessungsspannung: 230 V
Max. Leistungsaufnahme (P1): 136 W
Werkstoff Pumpengehäuse: Edelstahl 304 (1.4308)
Medientemperaturbereich: -10 bis 110 °C
Max. Arbeitsdruck: 10 bar
Schutzart: IPX4
Die Grundfos MAGNA3 32-80N überzeugt durch ihre hohe Energieeffizienz und ihre vielseitigen Einsatzmöglichkeiten in modernen Heizungsanlagen. Mit einer maximalen Leistungsaufnahme von 136 W und einer robusten Bauweise aus Edelstahl bietet sie eine zuverlässige Lösung für den professionellen Einsatz. Die Kombination aus intelligenter AutoAdapt-Regelung, umfangreichen Kommunikationsschnittstellen und einer einfachen Bedienung macht diese Pumpe zu einer leistungsstarken Komponente für eine optimierte Anlagentechnik.
Welche Vorteile bietet die intelligente Regelungstechnik?Die MAGNA3 32-80N verfügt über fortschrittliche Funktionen wie die AutoAdapt-Technologie, welche die Sollwerte automatisch an den tatsächlichen Bedarf des Systems anpasst. Durch die FlowAdapt-Funktion lässt sich der Volumenstrom präzise begrenzen, was die Effizienz weiter steigert. Die Bedienung erfolgt intuitiv über ein integriertes TFT-Display mit Soft-Touch-Tastatur. Für eine umfassende Systemintegration unterstützt die Pumpe diverse Kommunikationsprotokolle, darunter Modbus RTU, BACnet MS/TP und PROFIBUS, was eine nahtlose Anbindung an die Gebäudeleittechnik ermöglicht.
Wie ist die Pumpe technisch ausgestattet?Der Antrieb erfolgt über einen hocheffizienten EC-Permanentmagnetmotor, der für einen stufenlosen Drehzahlbetrieb optimiert ist. Die Pumpe ist mit einem integrierten Motorvollschutz sowie einem Trockenlaufschutz ausgestattet, um einen sicheren Betrieb zu ermöglichen. Dank der integrierten Funkstandards wie Bluetooth und WLAN ist eine einfache Konfiguration und Diagnose über mobile Endgeräte möglich. Die Installation gestaltet sich durch die Einbaulänge von 180 mm und den 2 Zoll Anschluss flexibel, wobei das Gerät für Medientemperaturen von -10 °C bis 110 °C ausgelegt ist.
Technische Daten
Energieeffizienzindex (EEI): 0,18
Max. Förderhöhe: 8 m
Max. Volumenstrom: 10,2 m³/h
Einbaulänge: 180 mm
Bemessungsspannung: 230 V
Max. Leistungsaufnahme (P1): 136 W
Werkstoff Pumpengehäuse: Edelstahl 304 (1.4308)
Medientemperaturbereich: -10 bis 110 °C
Max. Arbeitsdruck: 10 bar
Schutzart: IPX4
Die Grundfos MAGNA3 32-80N überzeugt durch ihre hohe Energieeffizienz und ihre vielseitigen Einsatzmöglichkeiten in modernen Heizungsanlagen. Mit einer maximalen Leistungsaufnahme von 136 W und einer robusten Bauweise aus Edelstahl bietet sie eine zuverlässige Lösung für den professionellen Einsatz. Die Kombination aus intelligenter AutoAdapt-Regelung, umfangreichen Kommunikationsschnittstellen und einer einfachen Bedienung macht diese Pumpe zu einer leistungsstarken Komponente für eine optimierte Anlagentechnik.
