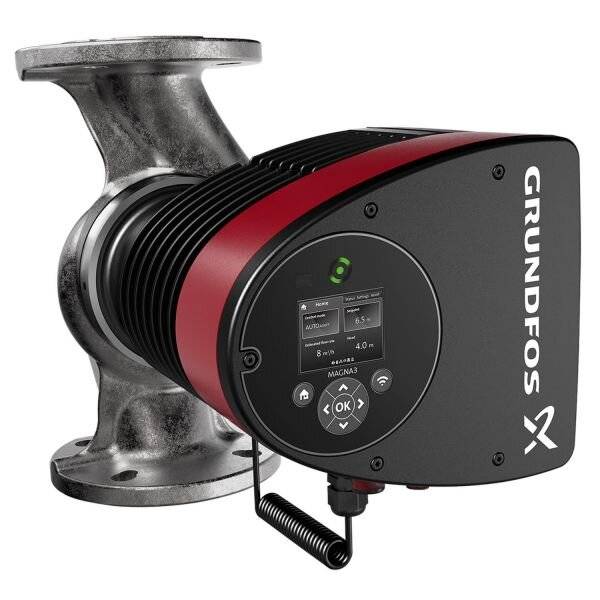

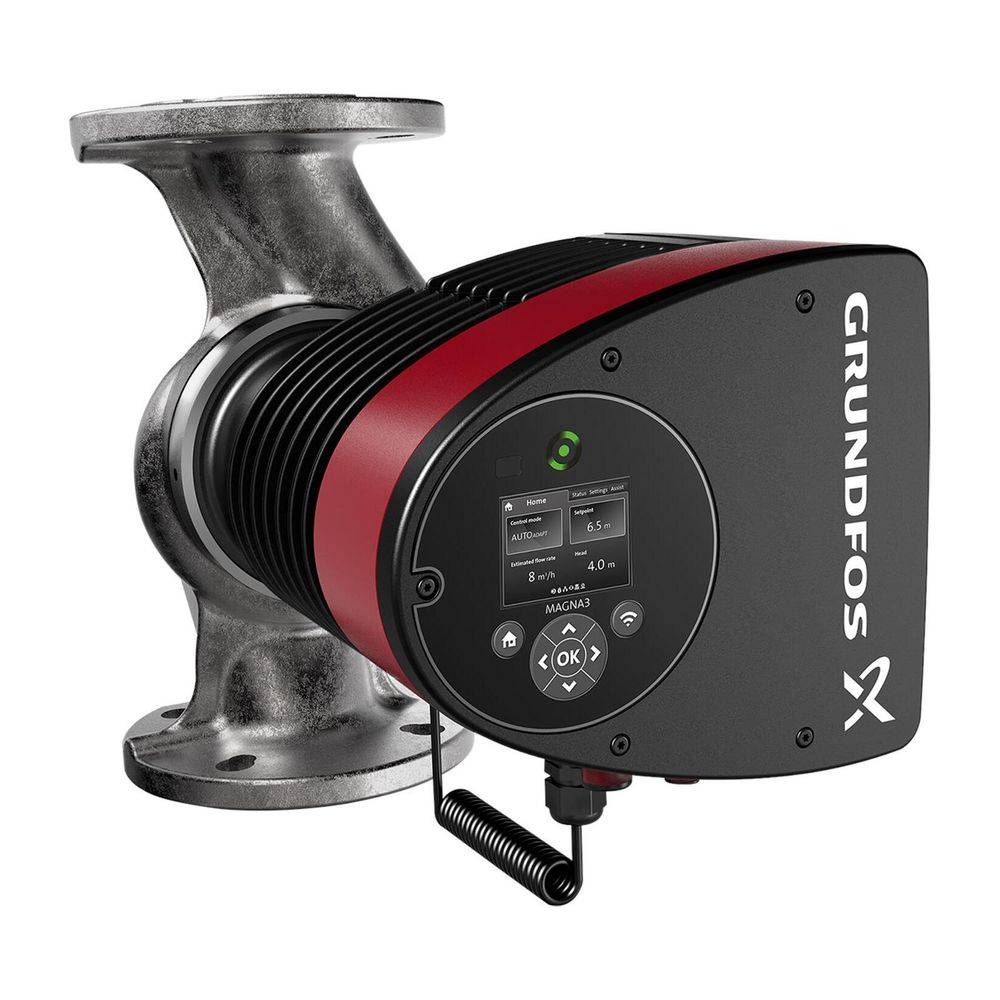

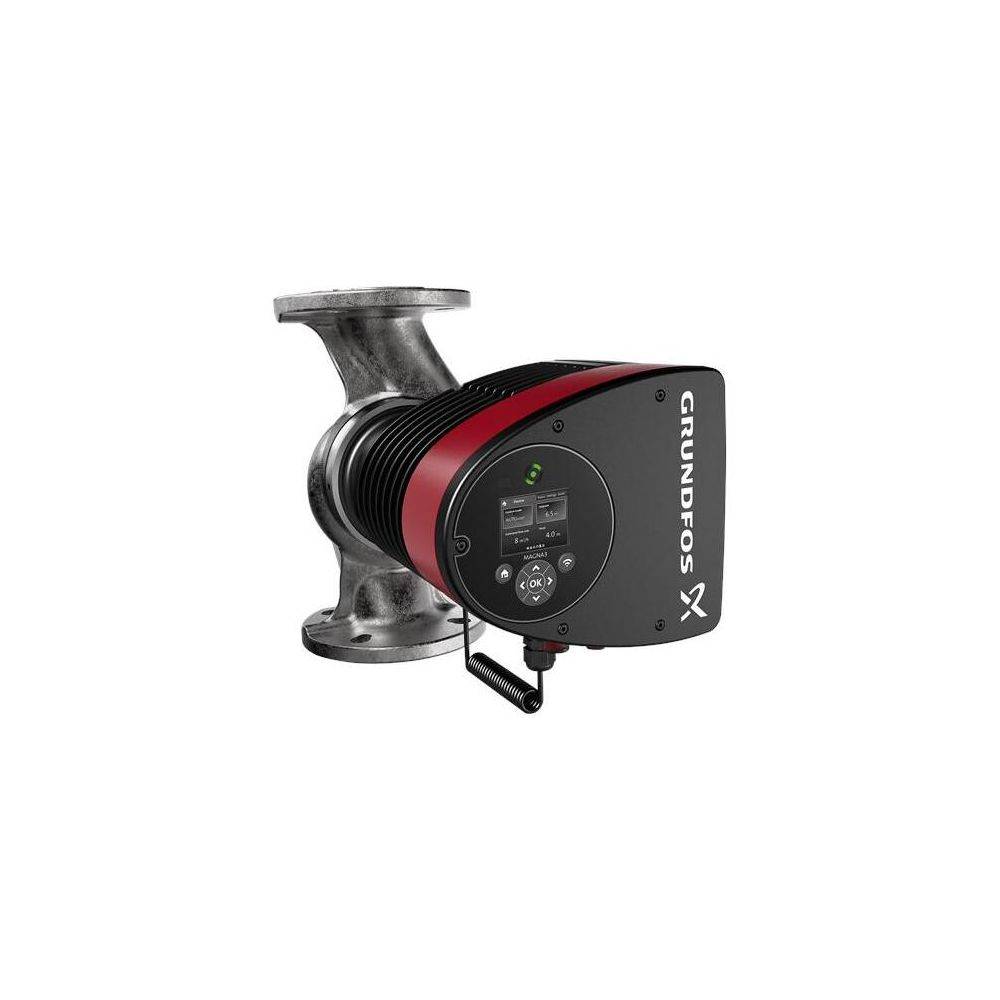

Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 65-120FN, PN 6/10 230V, 340mm max. Förderh. 12m Volumenst. 42,5m3/h
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
3.889,41 €
zzgl. MwSt.
Kostenfreier Versand
Highlights & Details
- Hocheffizienz-Nassläuferpumpe, elektronisch geregelt, Energieeffizienzindex (EEI)
Eco contribution recycling symbols
Technische Daten
- Hersteller-Warengruppe: Heizungsumwälzpumpen
- Hersteller-Produktgruppe: Elektr. ger. Nassläuferp. MAGNA3 FN
- Hersteller-Artikelnummer: 97924745
- Nennstrom: 3,45
- Anzahl der Phasen: 1
- Max. Volumenstrom: 42,5
- Max. Förderhöhe: 12
- Flanschform: rund
- Drehzahl: 3960
- Umgebungstemperatur: 0 - 40
- Unterstützt Protokoll für PROFIBUS: ja
- Unterstützt Protokoll für KNX: nein
- Potentialfreier Schaltkontakt: ja
- Elektrischer Anschluss: Anschlussklemmen
- Bemessungsspannung: 230
- Einbaulänge: 340
- Frequenz: 50 Hz
- Schutzart (IP): IPX4
- Funkstandard Bluetooth: ja
- Funkstandard WLAN 802.11: ja
- Mit Kommunikationsschnittstelle RS-232: nein
- Mit Kommunikationsschnittstelle RS-485: ja
- Unterstützt Protokoll für EtherNet/IP: ja
- Unterstützt Protokoll für PROFINET IO: nein
- Aufgenommene Motorleistung (P1) pro Motor: 0,763
- Volumenstrom (BEP): 25,76
- Förderhöhe bei Volumenstrom (BEP): 72,57
- Anschlussstandard Einlassseite: EN 1092-2
- Anschlussstandard Auslassseite: EN 1092-2
- Kommunikation: eingebaut und vorbereitet
- Funkstandard 5G: ja
- Schnittstellensignal 0-10 V / 2-10 V: ja
- Schnittstellensignal 0-20 mA / 4-20 mA: ja
- Schnittstelle PT100 / PT1000 / PTC: nein
- Schnittstelle Pulse Width Modulation (PWM): nein
- Schnittstelle Impulszähler (Pulse counter): nein
- Unterstützt Protokoll für CAN/CANOpen: nein
- Unterstützt Protokoll für Modbus TCP: nein
- Unterstützt Protokoll für Modbus RTU: ja
- Unterstützt Protokoll für BACnet MS/TP: ja
- Unterstützt Protokoll für BACnet IP: nein
- Unterstützt Protokoll für LON/LONWorks: ja
- Unterstützt Protokoll für LIN Bus: nein
- Funkstandard 2G: ja
- Funkstandard 3G: ja
- Funkstandard 4G: ja
- Art der Drehzahlregelung: stufenlos
- Drehzahlregelung Motor: eingebaut
- Max. Arbeitsdruck: 10
- Werkstoff des Pumpengehäuses: rostfreier Stahl
- Doppelpumpe: nein
- Isolationsklasse nach IEC: F
- Werkstoffgüte des Pumpengehäuses: Edelstahl 304 (1.4308)
- Mediumtemperatur (Dauerbetrieb): -10 - 110
- Anschluss Einlassseite: Flansch
- Nenndurchmesser, Anschluss Einlassseite: DN 65
- Nenndurchmesser, Anschluss Auslassseite: DN 65
- Anschluss Auslassseite: Flansch
- Energieeffizienzindex (EEI): 0,17
- Betriebsspannung
230 V
- Leistung (P2)
763 W
- Förderhöhe (max.)
12 m
- Fördermenge (max.)
42.5 m³/h
- Max. Betriebsdruck
10 bar
- Gewicht
22.4 kg
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 914704881 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 65-120FN, PN 6/10 230V, 340mm max. Förderh. 12m Volumenst. 42,5m3/h
Garantiebedingungen
Garantiebedingungen 914704881 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 65-120FN, PN 6/10 230V, 340mm max. Förderh. 12m Volumenst. 42,5m3/h
Beschreibung
Die Grundfos MAGNA3 65-120FN ist eine elektronisch geregelte Hocheffizienz-Nassläuferpumpe, die für anspruchsvolle Anwendungen in Heizungs- und Klimasystemen konzipiert wurde. Mit einem Energieeffizienzindex (EEI) von 0,17 setzt sie Maßstäbe in der Energieeinsparung. Die Pumpe aus hochwertigem Edelstahl 304 (1.4308) bietet eine maximale Förderhöhe von 12 m und einen maximalen Volumenstrom von 42,5 m³/h. Dank der integrierten EC-Permanentmagnet-Motortechnologie und vielfältiger Regelungsarten wie Konstantdruck, Proportionaldruck oder Konstanttemperatur lässt sich das System präzise an den jeweiligen Bedarf anpassen.
Welche Funktionen bietet die MAGNA3 65-120FN?Die Pumpe verfügt über eine Vielzahl intelligenter Funktionen, die den Betrieb optimieren. Dazu gehören die AutoAdapt-Funktion zur automatischen Sollwerteinstellung sowie die FlowAdapt-Funktion, die eine Volumenstrombegrenzung ermöglicht. Ein integrierter Trockenlaufschutz und der Motorvollschutz erhöhen die Betriebssicherheit. Die Bedienung erfolgt intuitiv über ein TFT-Display mit Softtouch-Tastatur. Zudem ist die Pumpe für die Einbindung in die Gebäudeleittechnik vorbereitet und unterstützt diverse Kommunikationsprotokolle wie Modbus RTU, BACnet MS/TP, LONWorks sowie PROFIBUS und EtherNet/IP.
Wie erfolgt die Kommunikation und Steuerung?Die MAGNA3 bietet umfangreiche Schnittstellen für die analoge und digitale Kommunikation, darunter 2xDO, 3xDI und 1xAI. Neben der kabelgebundenen Anbindung über Anschlussklemmen oder optionale Einsteckmodule unterstützt das Gerät moderne Funkstandards wie Bluetooth und WLAN. Dies ermöglicht in Verbindung mit dem optionalen Diagnose- und Fernbediengerät Grundfos GO eine komfortable Konfiguration, Überwachung und Erfassung der Betriebshistorie. Die Pumpe ist für einen Medientemperaturbereich von -10 °C bis 110 °C ausgelegt und für einen maximalen Arbeitsdruck von 10 bar zugelassen.
Technische Daten
Energieeffizienzindex (EEI): 0,17
Max. Förderhöhe: 12 m
Max. Volumenstrom: 42,5 m³/h
Einbaulänge: 340 mm
Nenndurchmesser: DN 65
Max. Leistungsaufnahme (P1): 763 W
Bemessungsspannung: 1 x 230 V
Werkstoff Pumpengehäuse: Edelstahl 304 (1.4308)
Schutzart: IPX4
Medientemperaturbereich: -10 °C bis 110 °C
Die Grundfos MAGNA3 65-120FN überzeugt durch ihre hohe Effizienz und intelligente Regelungstechnik. Mit einer maximalen Leistungsaufnahme von 763 W und einem EEI von 0,17 sorgt sie für einen wirtschaftlichen Betrieb in komplexen Anlagen. Die robuste Edelstahlkonstruktion, die flexible Einbaulänge von 340 mm und die vielfältigen Kommunikationsschnittstellen machen diese Pumpe zu einer leistungsstarken Lösung für moderne Heizungssysteme, die eine präzise Steuerung und hohe Zuverlässigkeit erfordern.
Welche Funktionen bietet die MAGNA3 65-120FN?Die Pumpe verfügt über eine Vielzahl intelligenter Funktionen, die den Betrieb optimieren. Dazu gehören die AutoAdapt-Funktion zur automatischen Sollwerteinstellung sowie die FlowAdapt-Funktion, die eine Volumenstrombegrenzung ermöglicht. Ein integrierter Trockenlaufschutz und der Motorvollschutz erhöhen die Betriebssicherheit. Die Bedienung erfolgt intuitiv über ein TFT-Display mit Softtouch-Tastatur. Zudem ist die Pumpe für die Einbindung in die Gebäudeleittechnik vorbereitet und unterstützt diverse Kommunikationsprotokolle wie Modbus RTU, BACnet MS/TP, LONWorks sowie PROFIBUS und EtherNet/IP.
Wie erfolgt die Kommunikation und Steuerung?Die MAGNA3 bietet umfangreiche Schnittstellen für die analoge und digitale Kommunikation, darunter 2xDO, 3xDI und 1xAI. Neben der kabelgebundenen Anbindung über Anschlussklemmen oder optionale Einsteckmodule unterstützt das Gerät moderne Funkstandards wie Bluetooth und WLAN. Dies ermöglicht in Verbindung mit dem optionalen Diagnose- und Fernbediengerät Grundfos GO eine komfortable Konfiguration, Überwachung und Erfassung der Betriebshistorie. Die Pumpe ist für einen Medientemperaturbereich von -10 °C bis 110 °C ausgelegt und für einen maximalen Arbeitsdruck von 10 bar zugelassen.
Technische Daten
Energieeffizienzindex (EEI): 0,17
Max. Förderhöhe: 12 m
Max. Volumenstrom: 42,5 m³/h
Einbaulänge: 340 mm
Nenndurchmesser: DN 65
Max. Leistungsaufnahme (P1): 763 W
Bemessungsspannung: 1 x 230 V
Werkstoff Pumpengehäuse: Edelstahl 304 (1.4308)
Schutzart: IPX4
Medientemperaturbereich: -10 °C bis 110 °C
Die Grundfos MAGNA3 65-120FN überzeugt durch ihre hohe Effizienz und intelligente Regelungstechnik. Mit einer maximalen Leistungsaufnahme von 763 W und einem EEI von 0,17 sorgt sie für einen wirtschaftlichen Betrieb in komplexen Anlagen. Die robuste Edelstahlkonstruktion, die flexible Einbaulänge von 340 mm und die vielfältigen Kommunikationsschnittstellen machen diese Pumpe zu einer leistungsstarken Lösung für moderne Heizungssysteme, die eine präzise Steuerung und hohe Zuverlässigkeit erfordern.
