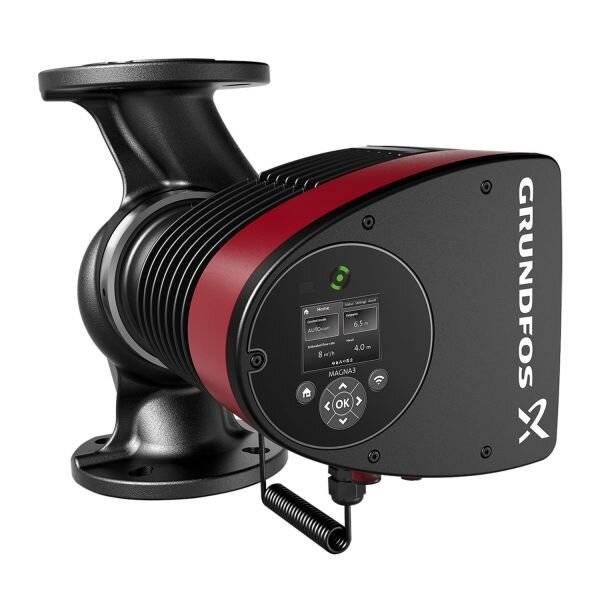

Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 80-40F, PN 6 230V, 360mm max. Förderh. 4m Volumenst. 35m3/h
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
2.279,58 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 3 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
- Hocheffizienz-Nassläuferpumpe, elektronisch geregelt, Energieeffizienzindex (EEI)
Technische Daten
- Hersteller-Warengruppe: Heizungsumwälzpumpen
- Hersteller-Produktgruppe: Elektr. ger. Nassläuferp. MAGNA3 F
- Hersteller-Artikelnummer: 97924686
- Nennstrom: 1,52
- Anzahl der Phasen: 1
- Max. Volumenstrom: 35
- Max. Förderhöhe: 4
- Flanschform: rund
- Drehzahl: 2160
- Umgebungstemperatur: 0 - 40
- Unterstützt Protokoll für PROFIBUS: ja
- Unterstützt Protokoll für KNX: nein
- Potentialfreier Schaltkontakt: ja
- Elektrischer Anschluss: Anschlussklemmen
- Bemessungsspannung: 230
- Einbaulänge: 360
- Frequenz: 50 Hz
- Schutzart (IP): IPX4
- Funkstandard Bluetooth: ja
- Funkstandard WLAN 802.11: ja
- Mit Kommunikationsschnittstelle RS-232: nein
- Mit Kommunikationsschnittstelle RS-485: ja
- Unterstützt Protokoll für EtherNet/IP: ja
- Unterstützt Protokoll für PROFINET IO: nein
- Funkstandard UMTS: ja
- Aufgenommene Motorleistung (P1) pro Motor: 0,325
- Volumenstrom (BEP): 20,67
- Förderhöhe bei Volumenstrom (BEP): 35,3
- Anschlussstandard Einlassseite: EN 1092-2
- Anschlussstandard Auslassseite: EN 1092-2
- Kommunikation: eingebaut und vorbereitet
- Funkstandard 5G: ja
- Schnittstellensignal 0-10 V / 2-10 V: ja
- Schnittstellensignal 0-20 mA / 4-20 mA: ja
- Schnittstelle PT100 / PT1000 / PTC: nein
- Schnittstelle Pulse Width Modulation (PWM): nein
- Schnittstelle Impulszähler (Pulse counter): nein
- Unterstützt Protokoll für CAN/CANOpen: nein
- Unterstützt Protokoll für Modbus TCP: nein
- Unterstützt Protokoll für Modbus RTU: ja
- Unterstützt Protokoll für BACnet MS/TP: ja
- Unterstützt Protokoll für BACnet IP: nein
- Unterstützt Protokoll für LON/LONWorks: ja
- Unterstützt Protokoll für LIN Bus: nein
- Funkstandard 2G: ja
- Funkstandard 4G: ja
- Art der Drehzahlregelung: stufenlos
- Drehzahlregelung Motor: eingebaut
- Max. Arbeitsdruck: 6
- Werkstoff des Pumpengehäuses: Gusseisen
- Doppelpumpe: nein
- Isolationsklasse nach IEC: F
- Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
- Mediumtemperatur (Dauerbetrieb): -10 - 110
- Anschluss Einlassseite: Flansch
- Nenndurchmesser, Anschluss Einlassseite: DN 80
- Nenndurchmesser, Anschluss Auslassseite: DN 80
- Anschluss Auslassseite: Flansch
- Energieeffizienzindex (EEI): 0,17
- Druckstufe Flanschanschluss Einlassseite: PN 6
- Druckstufe Flanschanschluss Auslassseite: PN 6
- EPD Nummer: EPD-GRU-20230081-CBC1-EN
- Förderhöhe (max.)
4 m
- Betriebsspannung
230 V
- Leistungsaufnahme (P1)
325 W
- Fördermenge (max.)
35 m³/h
- Max. Betriebsdruck
6 bar
- Gewicht
26.9 kg
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 914692451 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 80-40F, PN 6 230V, 360mm max. Förderh. 4m Volumenst. 35m3/h
Garantiebedingungen
Garantiebedingungen 914692451 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 80-40F, PN 6 230V, 360mm max. Förderh. 4m Volumenst. 35m3/h
Beschreibung
Die Grundfos MAGNA3 80-40F ist eine elektronisch geregelte Hocheffizienz-Nassläuferpumpe, die für anspruchsvolle Heizungsanwendungen konzipiert wurde. Mit einem Energieeffizienzindex (EEI) von 0,17 bietet sie eine hohe Energieeffizienz. Die Pumpe verfügt über ein robustes Pumpengehäuse aus Gusseisen und ist für einen maximalen Betriebsdruck von 6 bar ausgelegt. Dank der EC-Permanentmagnetmotortechnologie und vielfältiger Regelungsarten wie Konstantdruck, Proportionaldruck oder Konstanttemperatur ermöglicht sie eine präzise Anpassung an den jeweiligen Anlagenbedarf.
Welche Regelungsfunktionen bietet die MAGNA3?Die Pumpe unterstützt eine Vielzahl an intelligenten Funktionen zur Optimierung des Anlagenbetriebs. Über die AutoAdapt-Funktion erfolgt eine automatische Sollwerteinstellung, während die FlowAdapt-Funktion zusätzlich eine Volumenstrombegrenzung vornimmt. Zur weiteren Effizienzsteigerung lässt sich der Volumenstrom manuell über die FlowLimit-Funktion begrenzen. Die Bedienung erfolgt über ein TFT-Display mit Soft-Touch-Tastatur. Zudem ist eine Wärmemengenerfassung integriert, die bei Bedarf durch einen optionalen Sensor erweitert werden kann.
Wie erfolgt die Einbindung in die Gebäudeleittechnik?Die MAGNA3 80-40F bietet umfangreiche Kommunikationsschnittstellen für eine moderne Anlagensteuerung. Sie unterstützt diverse Protokolle wie Modbus RTU, BACnet MS/TP, PROFIBUS und LONWorks. Die Anbindung an die Gebäudeleittechnik kann über optionale Einsteckmodule im Klemmenkasten realisiert werden. Zusätzlich stehen analoge und digitale Kommunikationsmöglichkeiten zur Verfügung. Für eine einfache Diagnose und Fernbedienung ist die Pumpe mit Bluetooth und WLAN ausgestattet, was die Nutzung des Grundfos GO Systems ermöglicht.
Technische Daten
Energieeffizienzindex (EEI): 0,17
Max. Volumenstrom: 35 m3/h
Max. Förderhöhe: 4 m
Einbaulänge: 360 mm
Nenndurchmesser: DN 80
Max. Betriebsdruck: 6 bar
Medientemperaturbereich: -10 bis 110 °C
Bemessungsspannung: 230 V
Max. Leistungsaufnahme (P1): 325 W
Schutzart: IPX4
Die Grundfos MAGNA3 80-40F überzeugt durch ihre hohe Energieeffizienz und intelligente Regelungstechnik. Mit einer maximalen Förderhöhe von 4 m und einem Volumenstrom von bis zu 35 m3/h eignet sie sich ideal für den effizienten Betrieb in Heizungssystemen. Die Kombination aus moderner Kommunikationstechnik, wie Modbus RTU und BACnet, sowie der einfachen Bedienung über das TFT-Display macht diese Pumpe zu einer leistungsstarken Lösung für professionelle Heizungsinstallationen.
Lieferumfang
1x Grundfos Umwälzpumpe MAGNA3 80-40F
1x Wärmedämmschale
