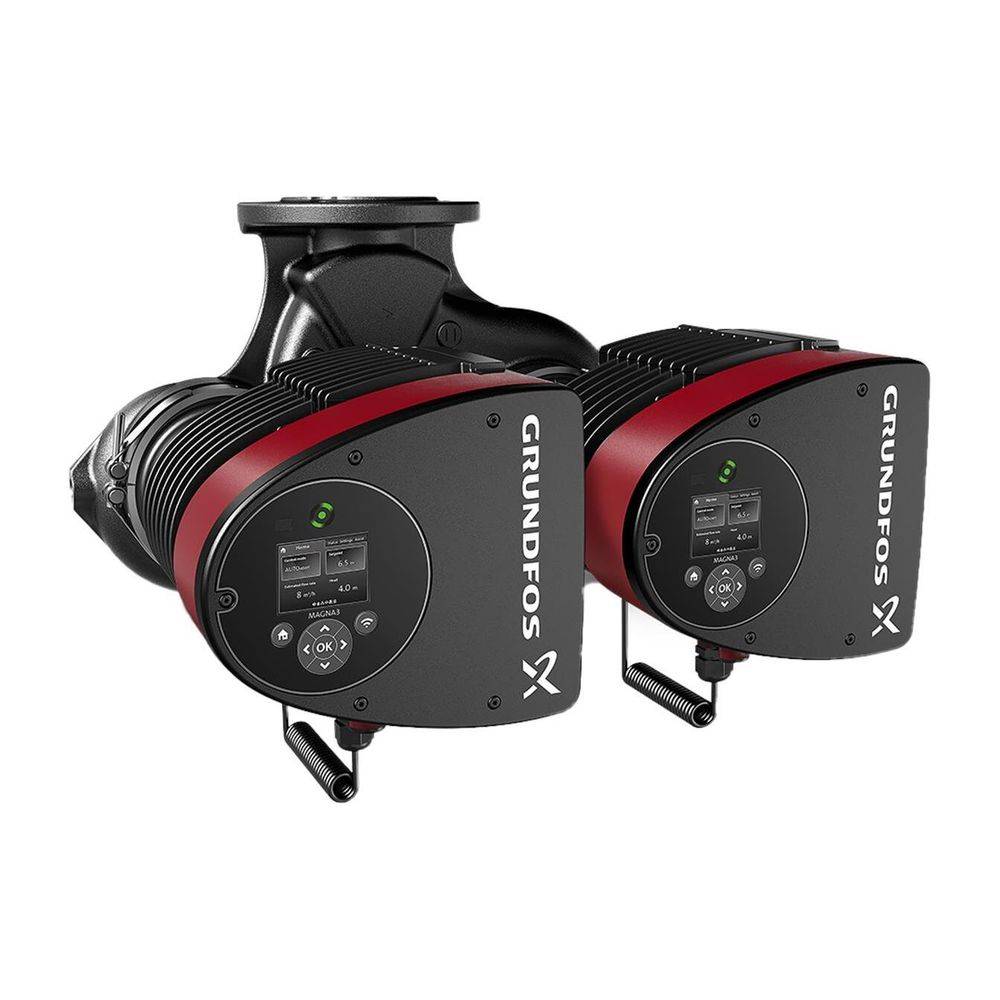

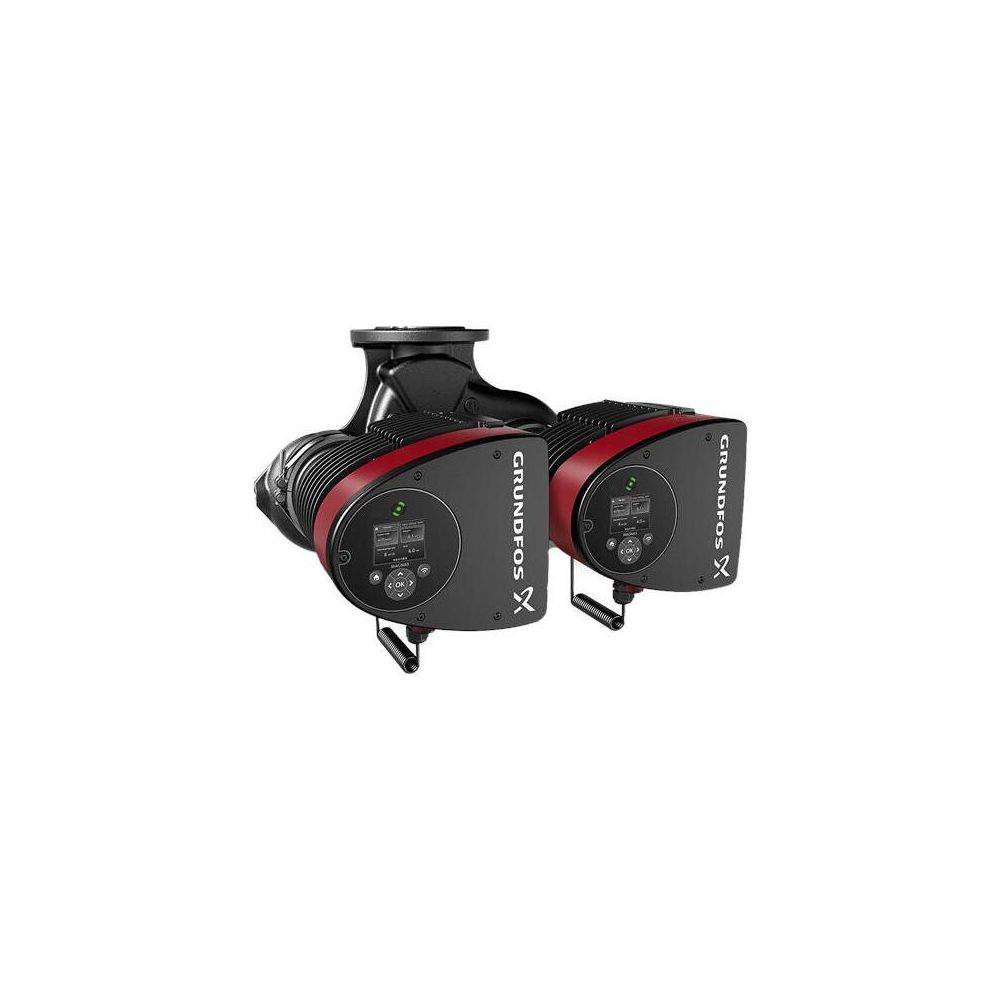

Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 D 100-40F, PN 16 230V, 450mm max. Förderh. 4m Volumenst. 50m3/h
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
5.260,42 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Warengruppe: Heizungsumwälzpumpen
- Hersteller-Produktgruppe: Elektr. ger. Nassläuferdoppelp MAGNA3D F
- Hersteller-Artikelnummer: 97924906
- Nennstrom: 2,41
- Anzahl der Phasen: 1
- Max. Volumenstrom: 50
- Max. Förderhöhe: 4
- Flanschform: rund
- Drehzahl: 2490
- Umgebungstemperatur: 0 - 40
- Unterstützt Protokoll für PROFIBUS: ja
- Unterstützt Protokoll für KNX: nein
- Potentialfreier Schaltkontakt: ja
- Elektrischer Anschluss: Anschlussklemmen
- Bemessungsspannung: 230

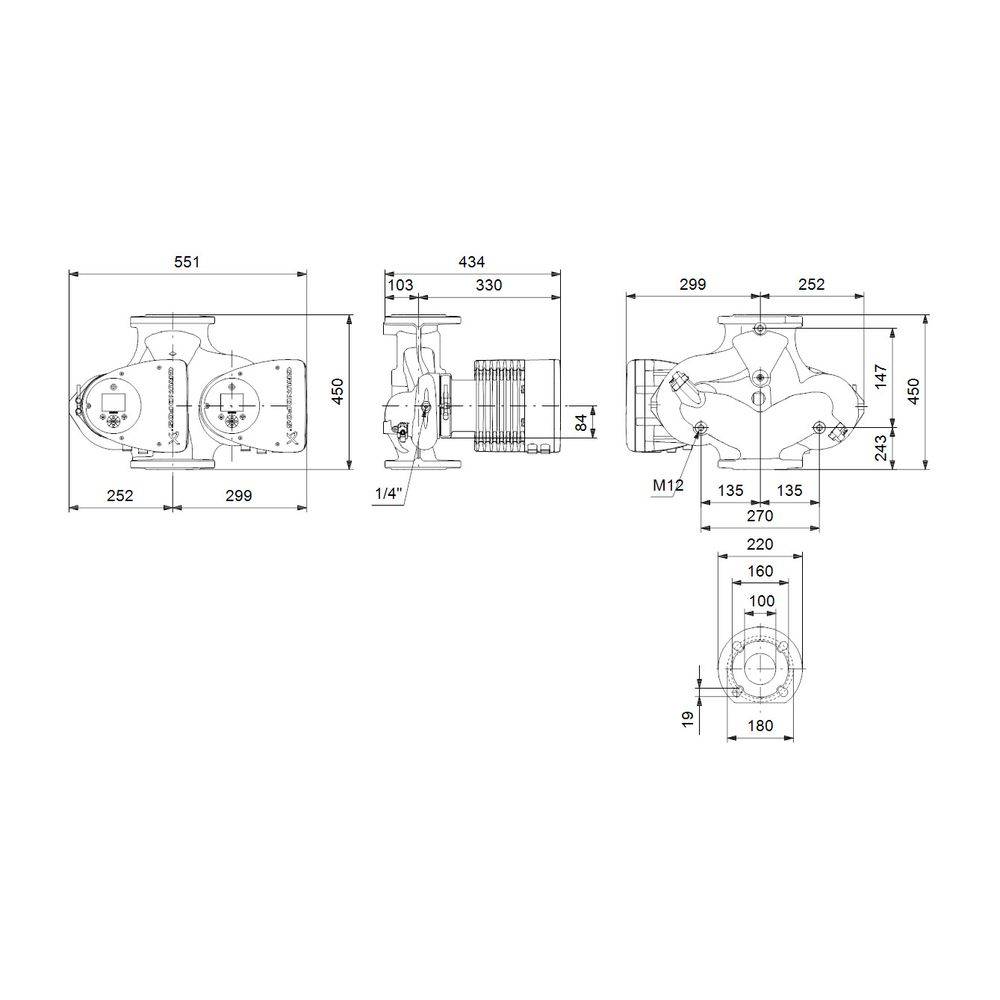

- Einbaulänge: 450
- Frequenz: 50 Hz
- Schutzart (IP): IPX4
- Funkstandard Bluetooth: ja
- Funkstandard WLAN 802.11: ja
- Mit Kommunikationsschnittstelle RS-232: nein
- Mit Kommunikationsschnittstelle RS-485: ja
- Unterstützt Protokoll für EtherNet/IP: ja
- Unterstützt Protokoll für PROFINET IO: nein
- Funkstandard UMTS: ja
- Aufgenommene Motorleistung (P1) pro Motor: 0,53
- Volumenstrom (BEP): 23,83
- Förderhöhe bei Volumenstrom (BEP): 50,01
- Anschlussstandard Einlassseite: EN 1092-2
- Anschlussstandard Auslassseite: EN 1092-2
- Kommunikation: eingebaut und vorbereitet
- Funkstandard 5G: ja
- Schnittstellensignal 0-10 V / 2-10 V: ja
- Schnittstellensignal 0-20 mA / 4-20 mA: ja
- Schnittstelle PT100 / PT1000 / PTC: nein
- Schnittstelle Pulse Width Modulation (PWM): nein
- Schnittstelle Impulszähler (Pulse counter): nein
- Unterstützt Protokoll für CAN/CANOpen: nein
- Unterstützt Protokoll für Modbus TCP: nein
- Unterstützt Protokoll für Modbus RTU: ja
- Unterstützt Protokoll für BACnet MS/TP: ja
- Unterstützt Protokoll für BACnet IP: nein
- Unterstützt Protokoll für LON/LONWorks: ja
- Unterstützt Protokoll für LIN Bus: nein
- Funkstandard 2G: ja
- Funkstandard 4G: ja
- Art der Drehzahlregelung: stufenlos
- Drehzahlregelung Motor: eingebaut
- Max. Arbeitsdruck: 16
- Werkstoff des Pumpengehäuses: Gusseisen
- Doppelpumpe: ja
- Isolationsklasse nach IEC: F
- Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
- Mediumtemperatur (Dauerbetrieb): -10 - 110
- Anschluss Einlassseite: Flansch
- Nenndurchmesser, Anschluss Einlassseite: DN 100
- Nenndurchmesser, Anschluss Auslassseite: DN 100
- Anschluss Auslassseite: Flansch
- Energieeffizienzindex (EEI): 0,17
- Druckstufe Flanschanschluss Einlassseite: PN 16
- Druckstufe Flanschanschluss Auslassseite: PN 16
- EPD Nummer: EPD-GRU-20240162-CBA1-EN
- Förderhöhe (max.)
4 m
- Betriebsspannung
230 V
- Leistungsaufnahme (P1)
530 W
- Druckanschluss
DN 100
- Sauganschluss
DN 100
- Ausführung
MAGNA3 D 100-40F
- Fördermenge (max.)
50 m³/h
- Max. Betriebsdruck
16 bar
- Gewicht
60.8 kg
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915256437 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 D 100-40F, PN 16 230V, 450mm max. Förderh. 4m Volumenst. 50m3/h
Garantiebedingungen
Garantiebedingungen 915256437 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 D 100-40F, PN 16 230V, 450mm max. Förderh. 4m Volumenst. 50m3/h
Beschreibung
Die Grundfos MAGNA3 D 100-40F ist eine elektronisch geregelte Hocheffizienz-Doppelpumpe, die speziell für anspruchsvolle Heizungsanwendungen konzipiert wurde. Als Nassläuferpumpe mit EC-Permanentmagnetmotortechnologie überzeugt sie durch einen exzellenten Energieeffizienzindex (EEI) von 0,17. Mit einer Einbaulänge von 450 mm und einem Nenndurchmesser von DN 100 ist sie für den professionellen Einsatz in großen Heizsystemen ausgelegt. Die Doppelpumpe ermöglicht flexible Betriebsarten wie Wechsel-, Reserve- oder Parallelbetrieb und bietet durch ihre robuste Bauweise aus Gusseisen eine hohe Zuverlässigkeit.
Welche Regelungsfunktionen bietet die MAGNA3 D?Die Pumpe verfügt über eine Vielzahl an intelligenten Regelungsarten, darunter Konstantdruck, Proportionaldruck, Konstanttemperatur sowie Festdrehzahl. Durch die AutoAdapt-Funktion erfolgt eine automatische Sollwerteinstellung, die den Betrieb kontinuierlich an den tatsächlichen Bedarf anpasst. Die FlowAdapt-Funktion ergänzt dies durch eine integrierte Volumenstrombegrenzung, um die Effizienz des Gesamtsystems zu optimieren. Ein integrierter Trockenlaufschutz sowie ein Motorvollschutz tragen zur Betriebssicherheit bei.
Wie erfolgt die Kommunikation und Integration?Die MAGNA3 D ist für die moderne Gebäudeleittechnik bestens gerüstet. Sie unterstützt diverse Kommunikationsprotokolle wie Modbus RTU, BACnet MS/TP, LONWorks und EtherNet/IP. Die Anbindung kann über integrierte Schnittstellen oder optionale Einsteckmodule im Klemmenkasten erfolgen. Zudem ist eine drahtlose Kommunikation zwischen den Pumpenköpfen der Doppelpumpe möglich. Die Bedienung erfolgt intuitiv über ein TFT-Display mit Soft-touch-Tastatur, wobei eine Fernbedienung über das Grundfos GO System unterstützt wird.
Technische Daten
Max. Volumenstrom: 50 m3/h
Max. Förderhöhe: 4 m
Einbaulänge: 450 mm
Nenndurchmesser: DN 100
Max. Arbeitsdruck: 16 bar
Energieeffizienzindex (EEI): 0,17
Bemessungsspannung: 230 V
Max. Leistungsaufnahme (P1): 530 W
Medientemperaturbereich: -10 bis 110 °C
Schutzart: IPX4
Die Grundfos MAGNA3 D 100-40F vereint hohe hydraulische Leistung mit intelligenter Regelungstechnik. Mit einer maximalen Leistungsaufnahme von 530 W und einem EEI von 0,17 bietet sie eine wirtschaftliche Lösung für komplexe Heizungsanlagen. Die vielfältigen Kommunikationsschnittstellen und die automatischen Anpassungsfunktionen wie AutoAdapt und FlowAdapt ermöglichen einen effizienten und bedarfsgerechten Betrieb in jeder Situation.
