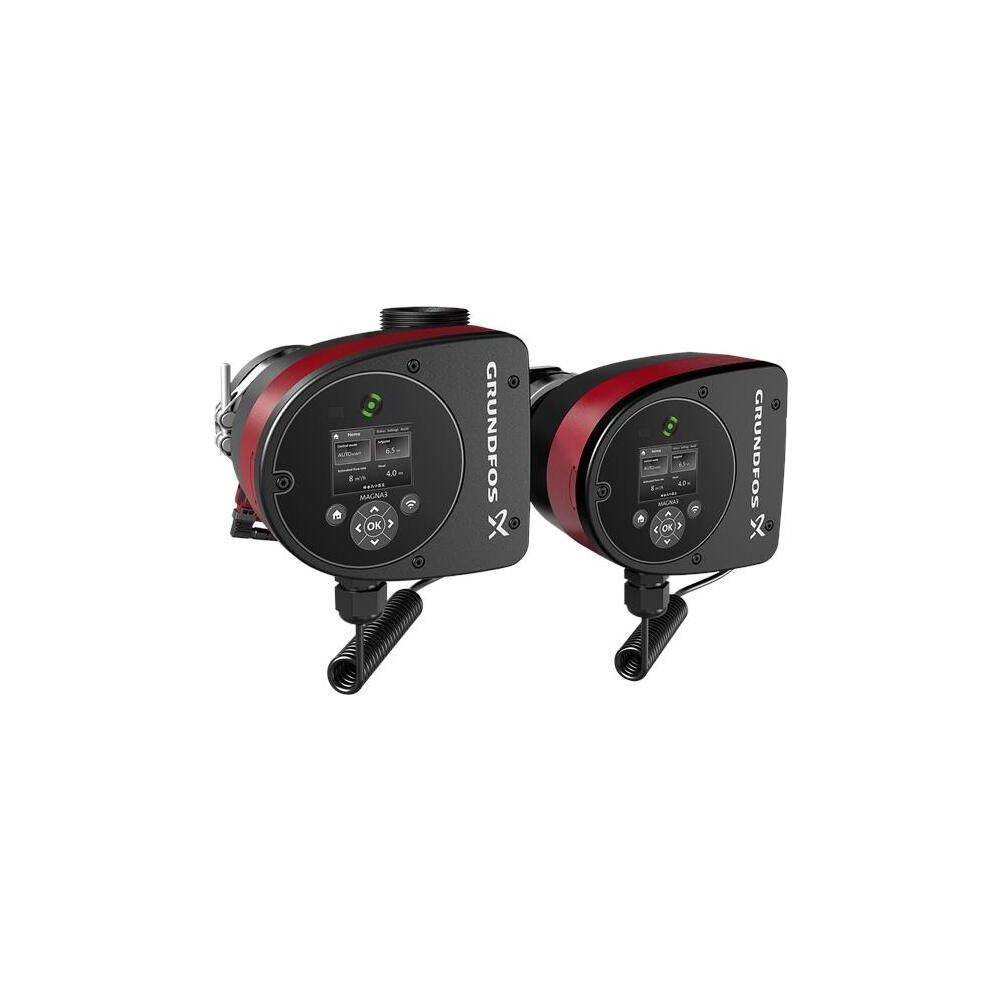

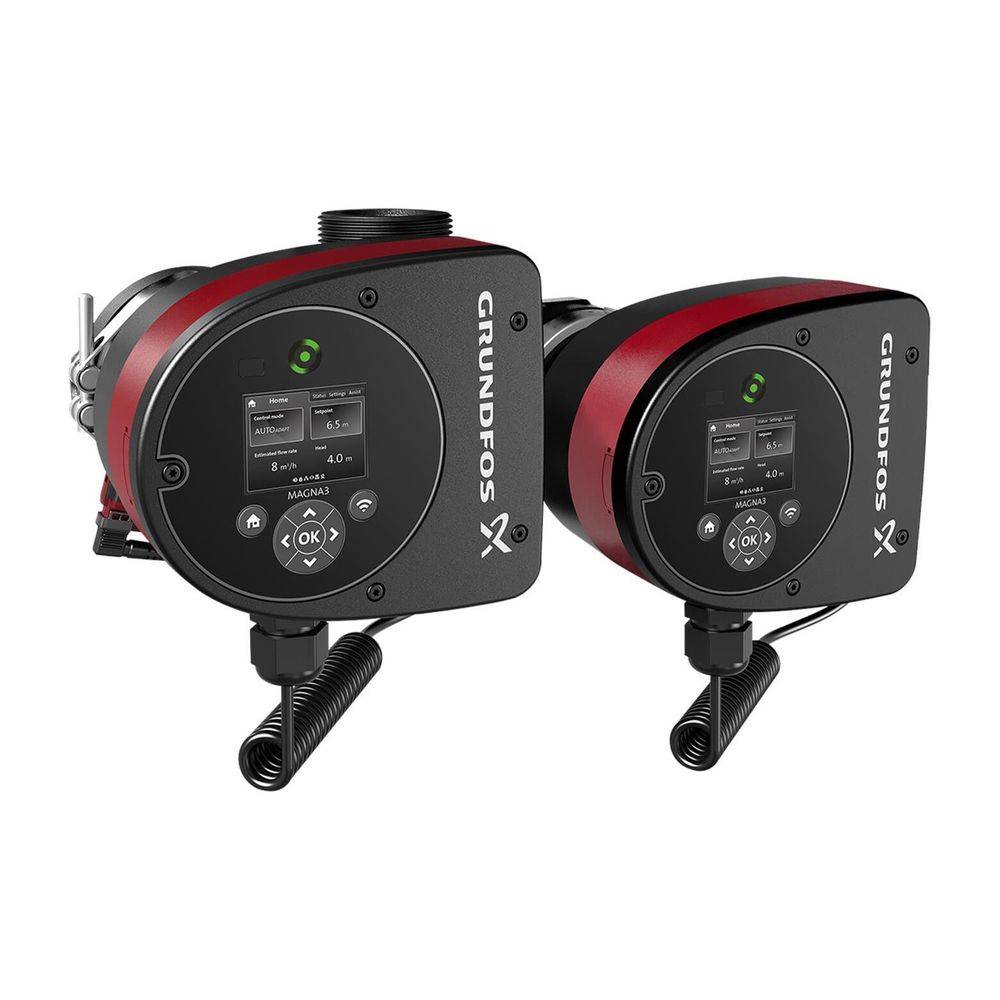

Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 D 32-80, PN 6/10 230V, 180mm max. Förderh. 8m Volumenst. 10,2m3/h
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
1.551,93 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Warengruppe: Heizungsumwälzpumpen
- Hersteller-Produktgruppe: Elektr. ger. Nassläuferdoppelp MAGNA3D
- Hersteller-Artikelnummer: 97924831
- Nennstrom: 1,19
- Anzahl der Phasen: 1
- Max. Volumenstrom: 10,2
- Max. Förderhöhe: 8
- Drehzahl: 4080
- Umgebungstemperatur: 0 - 40
- Unterstützt Protokoll für PROFIBUS: ja
- Unterstützt Protokoll für KNX: nein
- Potentialfreier Schaltkontakt: ja
- Elektrischer Anschluss: Anschlussstecker
- Bemessungsspannung: 230
- Einbaulänge: 180
- Frequenz: 50 Hz
- Schutzart (IP): IPX4
- Funkstandard Bluetooth: ja
- Funkstandard WLAN 802.11: ja
- Mit Kommunikationsschnittstelle RS-232: nein
- Mit Kommunikationsschnittstelle RS-485: ja
- Unterstützt Protokoll für EtherNet/IP: ja
- Unterstützt Protokoll für PROFINET IO: nein
- Aufgenommene Motorleistung (P1) pro Motor: 0,134
- Volumenstrom (BEP): 4,77
- Förderhöhe bei Volumenstrom (BEP): 58,84
- Anschlussstandard Einlassseite: ISO 228-1
- Anschlussstandard Auslassseite: ISO 228-1
- Kommunikation: eingebaut und vorbereitet
- Funkstandard 5G: ja
- Schnittstellensignal 0-10 V / 2-10 V: ja
- Schnittstellensignal 0-20 mA / 4-20 mA: ja
- Schnittstelle PT100 / PT1000 / PTC: nein
- Schnittstelle Pulse Width Modulation (PWM): nein
- Schnittstelle Impulszähler (Pulse counter): nein
- Unterstützt Protokoll für CAN/CANOpen: nein
- Unterstützt Protokoll für Modbus TCP: nein
- Unterstützt Protokoll für Modbus RTU: ja
- Unterstützt Protokoll für BACnet MS/TP: ja
- Unterstützt Protokoll für BACnet IP: nein
- Unterstützt Protokoll für LON/LONWorks: ja
- Unterstützt Protokoll für LIN Bus: nein
- Funkstandard 2G: ja
- Funkstandard 3G: ja
- Funkstandard 4G: ja
- Art der Drehzahlregelung: stufenlos
- Drehzahlregelung Motor: eingebaut
- Max. Arbeitsdruck: 10
- Werkstoff des Pumpengehäuses: Gusseisen
- Doppelpumpe: ja
- Isolationsklasse nach IEC: F
- Werkstoffgüte des Pumpengehäuses: Gusseisen EN-GJL-200 (GG 20)
- Mediumtemperatur (Dauerbetrieb): -10 - 110
- Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
- Nenndurchmesser, Anschluss Einlassseite: 2 Zoll (50)
- Nenndurchmesser, Anschluss Auslassseite: 2 Zoll (50)
- Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
- Energieeffizienzindex (EEI): 0,18
- Druckstufe Flanschanschluss Einlassseite: PN 10
- Druckstufe Flanschanschluss Auslassseite: PN 10
- Betriebsspannung
230 V
- Leistungsaufnahme (P1)
134 W
- Förderhöhe (max.)
8 m
- Fördermenge (max.)
10.2 m³/h
- Max. Betriebsdruck
10 bar
- Sauganschluss
50 mm (2") Ø
- Druckanschluss
50 mm (2") Ø
- Ausführung
MAGNA3 D 32-80
- Gewicht
13.2 kg
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915197705 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 D 32-80, PN 6/10 230V, 180mm max. Förderh. 8m Volumenst. 10,2m3/h
Garantiebedingungen
Garantiebedingungen 915197705 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 D 32-80, PN 6/10 230V, 180mm max. Förderh. 8m Volumenst. 10,2m3/h
Beschreibung
Die Grundfos MAGNA3 D 32-80 ist eine elektronisch geregelte Hocheffizienz-Doppelpumpe, die für anspruchsvolle Heizungsanwendungen konzipiert wurde. Mit ihrer fortschrittlichen EC-Permanentmagnet-Motortechnologie und einem Energieeffizienzindex (EEI) von 0,18 bietet sie eine hohe Energieeffizienz. Die Pumpe erreicht eine maximale Förderhöhe von 8 m sowie einen maximalen Volumenstrom von 10,2 m³/h und ist dank ihres robusten Pumpengehäuses aus Gusseisen für den zuverlässigen Einsatz in komplexen hydraulischen Systemen ausgelegt.
Welche Regelungsfunktionen bietet die MAGNA3 D?Die Pumpe verfügt über eine Vielzahl intelligenter Regelungsarten, darunter Konstantdruck, Festdrehzahl, Proportionaldruck und Konstanttemperatur. Durch die integrierte AutoAdapt-Funktion erfolgt eine automatische Sollwerteinstellung, während die FlowAdapt-Funktion zusätzlich eine präzise Volumenstrombegrenzung ermöglicht. Diese Funktionen unterstützen einen optimalen Betriebszustand und tragen zur Effizienzsteigerung der gesamten Anlage bei. Ein integrierter Trockenlaufschutz sowie ein Motorvollschutz sorgen zudem für eine hohe Betriebssicherheit.
Wie erfolgt die Kommunikation und Steuerung?Die MAGNA3 D ist für moderne Gebäudeleittechnik bestens gerüstet. Sie unterstützt diverse Protokolle wie Modbus RTU, BACnet MS/TP, PROFIBUS, EtherNet/IP und LONWorks. Die Anbindung erfolgt über optionale Einsteckmodule im Klemmenkasten. Zudem ist die Pumpe mit Bluetooth und WLAN ausgestattet, was eine drahtlose Kommunikation zwischen den Pumpenköpfen oder die Nutzung des Diagnose- und Fernbediengeräts Grundfos GO ermöglicht. Die Bedienung erfolgt intuitiv über ein TFT-Display mit Softtouch-Tastatur.
Technische Daten
Max. Förderhöhe: 8 m
Max. Volumenstrom: 10,2 m³/h
Einbaulänge: 180 mm
Energieeffizienzindex (EEI): 0,18
Bemessungsspannung: 230 V
Max. Arbeitsdruck: 10 bar
Medientemperaturbereich: -10 bis 110 °C
Schutzart: IPX4
Nenndurchmesser Anschluss: 2 Zoll
Max. Drehzahl: 4080 1/min
Die Grundfos MAGNA3 D 32-80 überzeugt durch ihre hohe Flexibilität und Effizienz. Dank der stufenlosen Drehzahlregelung und der vielfältigen Kommunikationsschnittstellen lässt sie sich präzise in bestehende Systeme integrieren. Mit einer Leistungsaufnahme von bis zu 134 W und der intelligenten Anpassung an den tatsächlichen Bedarf stellt sie eine leistungsstarke Lösung für den professionellen Einsatz dar, die durch ihre Langlebigkeit und die fortschrittliche Regelungstechnik den Betrieb von Heizungsanlagen nachhaltig optimiert.
Welche Regelungsfunktionen bietet die MAGNA3 D?Die Pumpe verfügt über eine Vielzahl intelligenter Regelungsarten, darunter Konstantdruck, Festdrehzahl, Proportionaldruck und Konstanttemperatur. Durch die integrierte AutoAdapt-Funktion erfolgt eine automatische Sollwerteinstellung, während die FlowAdapt-Funktion zusätzlich eine präzise Volumenstrombegrenzung ermöglicht. Diese Funktionen unterstützen einen optimalen Betriebszustand und tragen zur Effizienzsteigerung der gesamten Anlage bei. Ein integrierter Trockenlaufschutz sowie ein Motorvollschutz sorgen zudem für eine hohe Betriebssicherheit.
Wie erfolgt die Kommunikation und Steuerung?Die MAGNA3 D ist für moderne Gebäudeleittechnik bestens gerüstet. Sie unterstützt diverse Protokolle wie Modbus RTU, BACnet MS/TP, PROFIBUS, EtherNet/IP und LONWorks. Die Anbindung erfolgt über optionale Einsteckmodule im Klemmenkasten. Zudem ist die Pumpe mit Bluetooth und WLAN ausgestattet, was eine drahtlose Kommunikation zwischen den Pumpenköpfen oder die Nutzung des Diagnose- und Fernbediengeräts Grundfos GO ermöglicht. Die Bedienung erfolgt intuitiv über ein TFT-Display mit Softtouch-Tastatur.
Technische Daten
Max. Förderhöhe: 8 m
Max. Volumenstrom: 10,2 m³/h
Einbaulänge: 180 mm
Energieeffizienzindex (EEI): 0,18
Bemessungsspannung: 230 V
Max. Arbeitsdruck: 10 bar
Medientemperaturbereich: -10 bis 110 °C
Schutzart: IPX4
Nenndurchmesser Anschluss: 2 Zoll
Max. Drehzahl: 4080 1/min
Die Grundfos MAGNA3 D 32-80 überzeugt durch ihre hohe Flexibilität und Effizienz. Dank der stufenlosen Drehzahlregelung und der vielfältigen Kommunikationsschnittstellen lässt sie sich präzise in bestehende Systeme integrieren. Mit einer Leistungsaufnahme von bis zu 134 W und der intelligenten Anpassung an den tatsächlichen Bedarf stellt sie eine leistungsstarke Lösung für den professionellen Einsatz dar, die durch ihre Langlebigkeit und die fortschrittliche Regelungstechnik den Betrieb von Heizungsanlagen nachhaltig optimiert.
