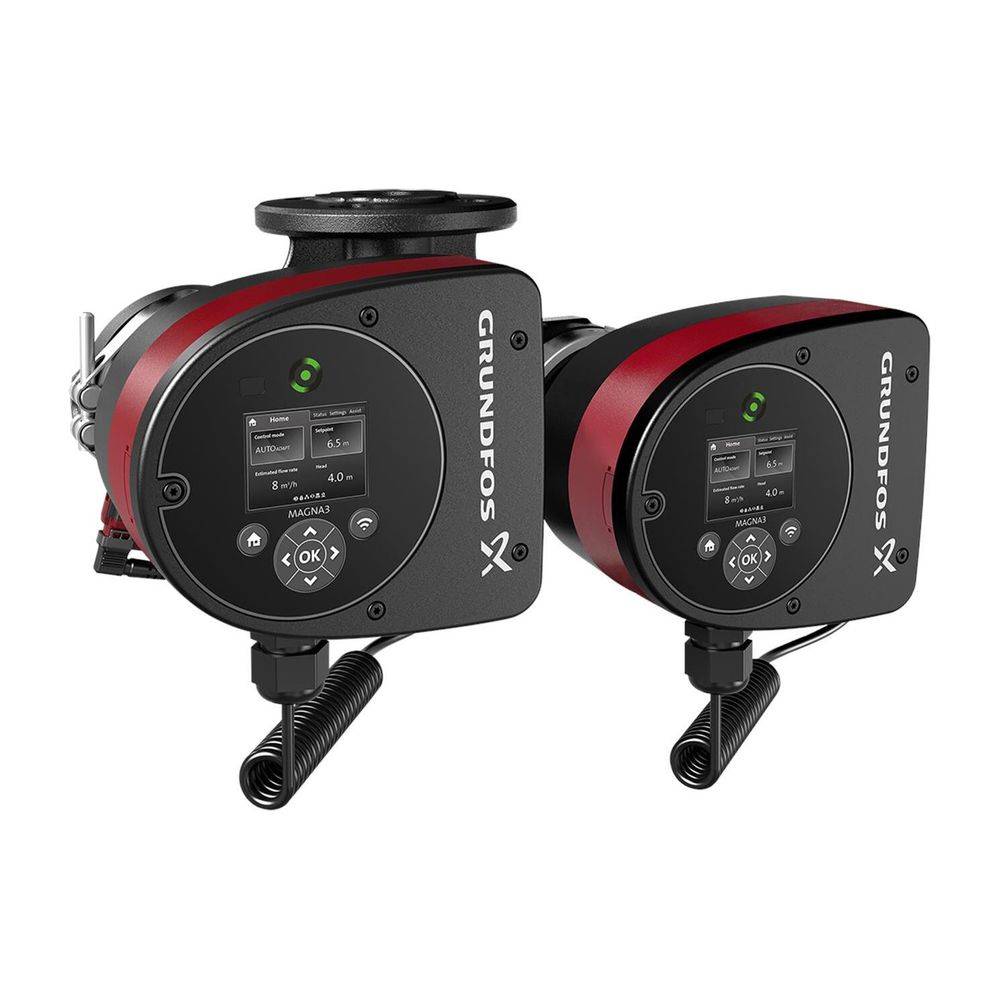

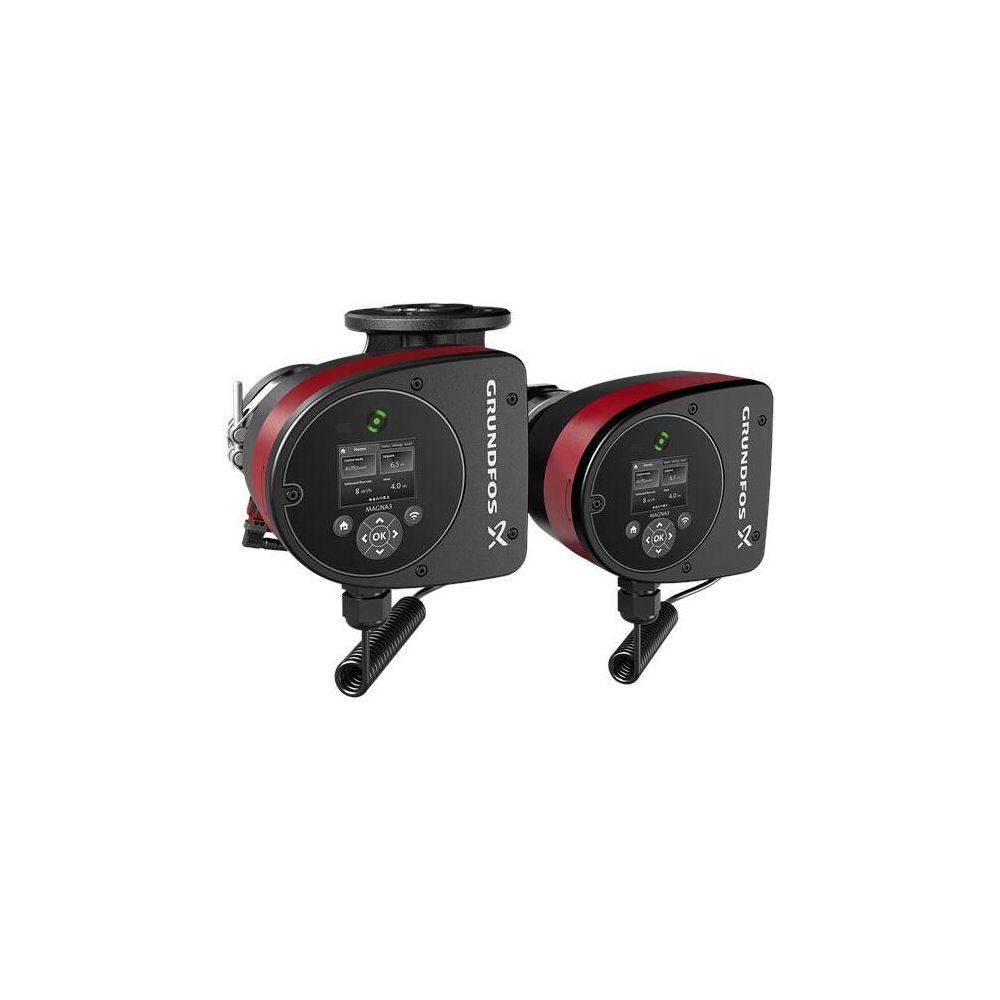

Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 D 32-80F, PN 16 230V, 220mm max. Förderh. 8m Volumenst. 10,2m3/h
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
2.044,96 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Warengruppe: Heizungsumwälzpumpen
- Hersteller-Produktgruppe: Elektr. ger. Nassläuferdoppelp MAGNA3D F
- Hersteller-Artikelnummer: 98333879
- Nennstrom: 1,19
- Anzahl der Phasen: 1
- Max. Volumenstrom: 10,2
- Max. Förderhöhe: 8
- Flanschform: rund
- Drehzahl: 4080
- Umgebungstemperatur: 0 - 40
- Unterstützt Protokoll für PROFIBUS: ja
- Unterstützt Protokoll für KNX: nein
- Potentialfreier Schaltkontakt: ja
- Elektrischer Anschluss: Anschlussstecker
- Bemessungsspannung: 230
- Einbaulänge: 220
- Frequenz: 50 Hz
- Schutzart (IP): IPX4
- Funkstandard Bluetooth: ja
- Funkstandard WLAN 802.11: ja
- Mit Kommunikationsschnittstelle RS-232: nein
- Mit Kommunikationsschnittstelle RS-485: ja
- Unterstützt Protokoll für EtherNet/IP: ja
- Unterstützt Protokoll für PROFINET IO: nein
- Funkstandard UMTS: ja
- Aufgenommene Motorleistung (P1) pro Motor: 0,134
- Volumenstrom (BEP): 4,77
- Förderhöhe bei Volumenstrom (BEP): 58,84
- Anschlussstandard Einlassseite: ISO 228-1
- Anschlussstandard Auslassseite: ISO 228-1
- Kommunikation: eingebaut und vorbereitet
- Funkstandard 5G: ja
- Schnittstellensignal 0-10 V / 2-10 V: ja
- Schnittstellensignal 0-20 mA / 4-20 mA: ja
- Schnittstelle PT100 / PT1000 / PTC: nein
- Schnittstelle Pulse Width Modulation (PWM): nein
- Schnittstelle Impulszähler (Pulse counter): nein
- Unterstützt Protokoll für CAN/CANOpen: nein
- Unterstützt Protokoll für Modbus TCP: nein
- Unterstützt Protokoll für Modbus RTU: ja
- Unterstützt Protokoll für BACnet MS/TP: ja
- Unterstützt Protokoll für BACnet IP: nein
- Unterstützt Protokoll für LON/LONWorks: ja
- Unterstützt Protokoll für LIN Bus: nein
- Funkstandard 2G: ja
- Funkstandard 4G: ja
- Art der Drehzahlregelung: stufenlos
- Drehzahlregelung Motor: eingebaut
- Max. Arbeitsdruck: 16
- Werkstoff des Pumpengehäuses: Gusseisen
- Doppelpumpe: ja
- Isolationsklasse nach IEC: F
- Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
- Mediumtemperatur (Dauerbetrieb): -10 - 110
- Anschluss Einlassseite: Flansch
- Nenndurchmesser, Anschluss Einlassseite: DN 32
- Nenndurchmesser, Anschluss Auslassseite: DN 32
- Anschluss Auslassseite: Flansch
- Energieeffizienzindex (EEI): 0,18
- Druckstufe Flanschanschluss Einlassseite: PN 16
- Druckstufe Flanschanschluss Auslassseite: PN 16
- EPD Nummer: EPD-GRU-20250078-CBA1-EN
- Förderhöhe (max.)
8 m
- Betriebsspannung
230 V
- Leistungsaufnahme (P1)
134 W
- Druckanschluss
DN 32
- Sauganschluss
DN 32
- Fördermenge (max.)
10.2 m³/h
- Max. Betriebsdruck
16 bar
- Gewicht
15.6 kg
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915106668 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 D 32-80F, PN 16 230V, 220mm max. Förderh. 8m Volumenst. 10,2m3/h
Garantiebedingungen
Garantiebedingungen 915106668 Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 D 32-80F, PN 16 230V, 220mm max. Förderh. 8m Volumenst. 10,2m3/h
Beschreibung
Die elektronisch geregelte Doppelpumpe MAGNA3 D 32-80F von Grundfos ist eine Hocheffizienz-Nassläuferpumpe, die für anspruchsvolle Heizungsanwendungen konzipiert wurde. Mit ihrer modernen EC-Permanentmagnet-Motortechnologie erreicht sie einen Energieeffizienzindex von 0,18 und bietet eine maximale Förderhöhe von 8 Metern sowie einen maximalen Volumenstrom von 10,2 m³/h. Die Pumpe eignet sich für den Einsatz in komplexen Systemen und unterstützt verschiedene Betriebsarten wie Wechsel-, Reserve- oder Parallelbetrieb.
Welche Regelungsfunktionen bietet die MAGNA3 D?Die Pumpe verfügt über eine Vielzahl an intelligenten Regelungsarten, darunter Konstantdruck, Proportionaldruck, Festdrehzahl und Konstanttemperatur. Durch die AutoAdapt-Funktion erfolgt eine automatische Sollwerteinstellung, während die FlowAdapt-Funktion zusätzlich eine Volumenstrombegrenzung ermöglicht. Ein integrierter Trockenlaufschutz sowie ein Motorvollschutz tragen zur Betriebssicherheit bei. Die Bedienung erfolgt komfortabel über ein TFT-Display mit Softtouch-Tastatur.
Wie erfolgt die Kommunikation und Integration?Die MAGNA3 D ist für die Einbindung in die Gebäudeleittechnik vorbereitet. Sie unterstützt diverse Kommunikationsprotokolle wie Modbus RTU, BACnet MS/TP, PROFIBUS und EtherNet/IP. Zudem sind Schnittstellen für analoge und digitale Signale vorhanden. Die drahtlose Kommunikation zwischen den Pumpenköpfen der Doppelpumpe sowie die Anbindung an das Diagnose- und Fernbediengerät Grundfos GO sind möglich, was die Inbetriebnahme und Überwachung der Betriebshistorie erleichtert.
Technische Daten
Max. Förderhöhe: 8 m
Max. Volumenstrom: 10,2 m³/h
Einbaulänge: 220 mm
Nenndurchmesser: DN 32
Max. Arbeitsdruck: 16 bar
Energieeffizienzindex (EEI): 0,18
Bemessungsspannung: 230 V
Max. Leistungsaufnahme: 134 W
Schutzart: IPX4
Medientemperaturbereich: -10 bis 110 °C
Die Grundfos MAGNA3 D 32-80F überzeugt durch ihre hohe Energieeffizienz und flexible Einsatzmöglichkeiten in Heizungssystemen. Mit einer maximalen Leistungsaufnahme von 134 W und der präzisen elektronischen Drehzahlregelung ermöglicht sie einen bedarfsgerechten Betrieb. Die robuste Konstruktion aus Gusseisen und die umfangreichen Kommunikationsschnittstellen machen diese Doppelpumpe zu einer leistungsstarken Lösung für professionelle Anforderungen in der Gebäudetechnik.
