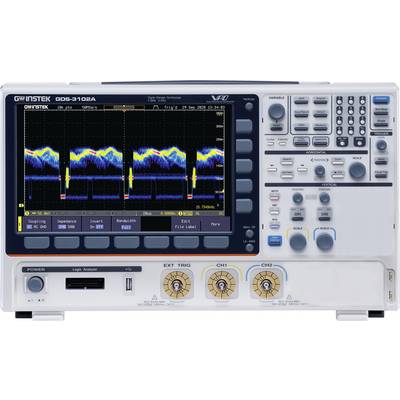

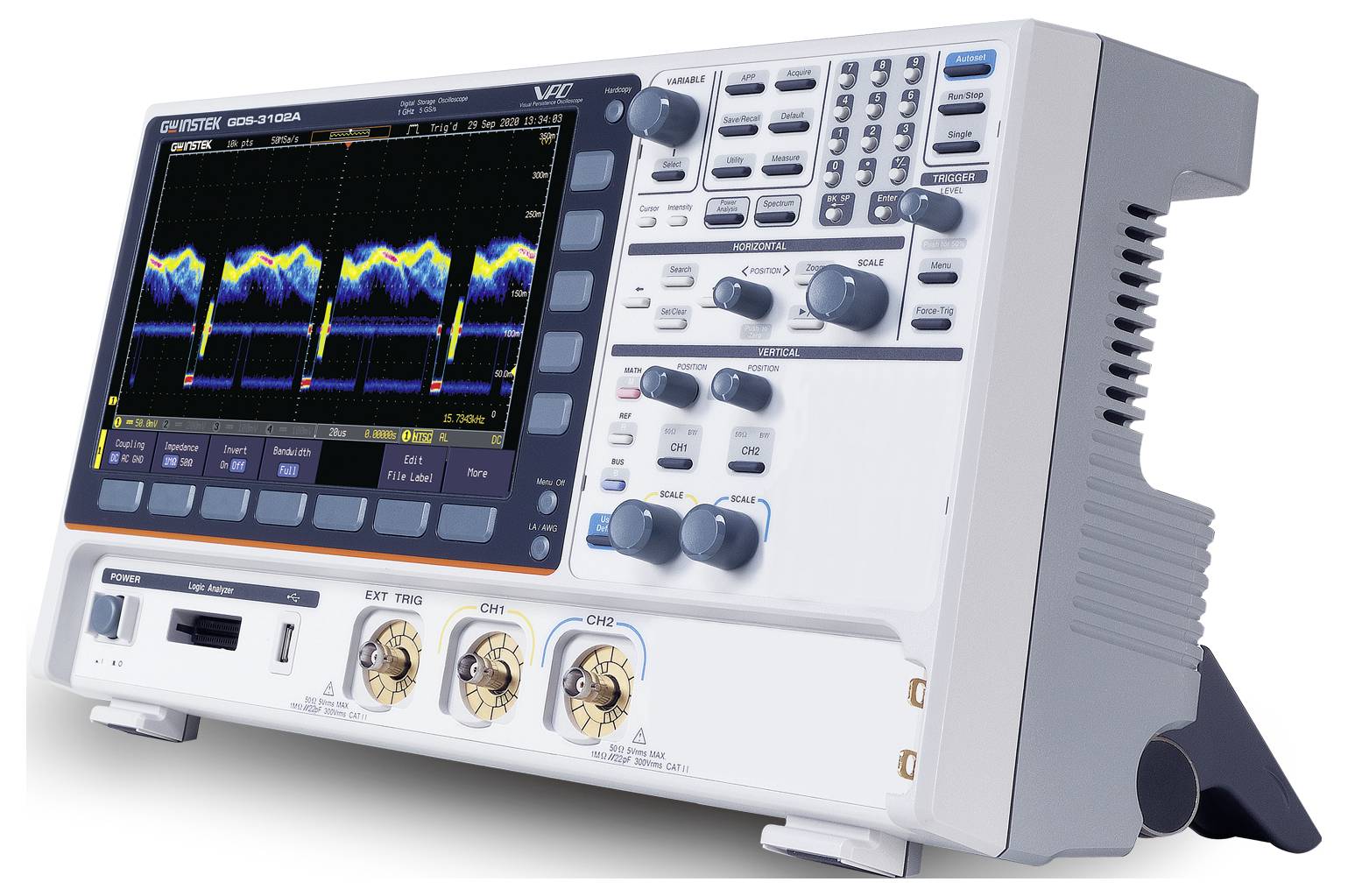

GW Instek GDS-3102A Digital-Oszilloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit 1 St.

Die digitalen Speicheroszilloskope der Serie GDS-3000A sind in 1-GHz-Modellen mit 2-, 4- und 16-Kanal-Logikanalysatoroptionen erhältlich. Die Serie bietet eine Speicherkapazität von bis zu 200 Mpts pro Kanal, eine Abtastrate von 5 GSa/s (Halbkanäle) bzw. 2,5 GSa/s (Gesamtkanäle). Das 10,2-Zoll-TFT-LCD-Display (259 mm) verfügt über einen Farbdarstellungsmodus.

Das GDS-3000A bietet zahlreiche Funktionen und Spezifikationen für Oszilloskopmessungen, darunter eine Speichertiefe von bis zu 200 Mpts pro Kanal. Dank des großen Speichers kann die hohe Abtastrate auch bei niedrigen Zeiteinstellungen beibehalten werden. Die Aktualisierungsrate der Wellenform beträgt bis zu 200.000 WFM/s, und der segmentierte Speicher kann bis zu 490.000 Segmente erfassen und analysieren.

Für präzise Messungen verfügt das GDS-3000A über eine Feinskalierungsfunktion. Diese ermöglicht die Feinabstimmung der vertikalen Skala, um den Messbereich optimal abzudecken und so die Messgenauigkeit zu verbessern. Das 10,2 Zoll (259 mm) große Display und der hochauflösende Erfassungsmodus ermöglichen rauscharme Signale auch bei Messungen mit hoher Bandbreite.

Zusätzlich bietet die Serie Eingangsimpedanzen von 1 MΩ und 50 Ω, die je nach Messanforderung eingestellt werden können, um eine optimale Impedanzanpassung zu gewährleisten. Die Suchfunktion findet schnell die Signale, die den Testbedingungen entsprechen. Mit der Cursormarkierungsfunktion können Benutzer die Spannungs- (oder Strom-), Zeit- und Delta-Daten jedes Messpunktes übersichtlich ablesen. Die Indikatorfunktion zeigt den Messbereich im entsprechenden Abschnitt der Wellenform an.
