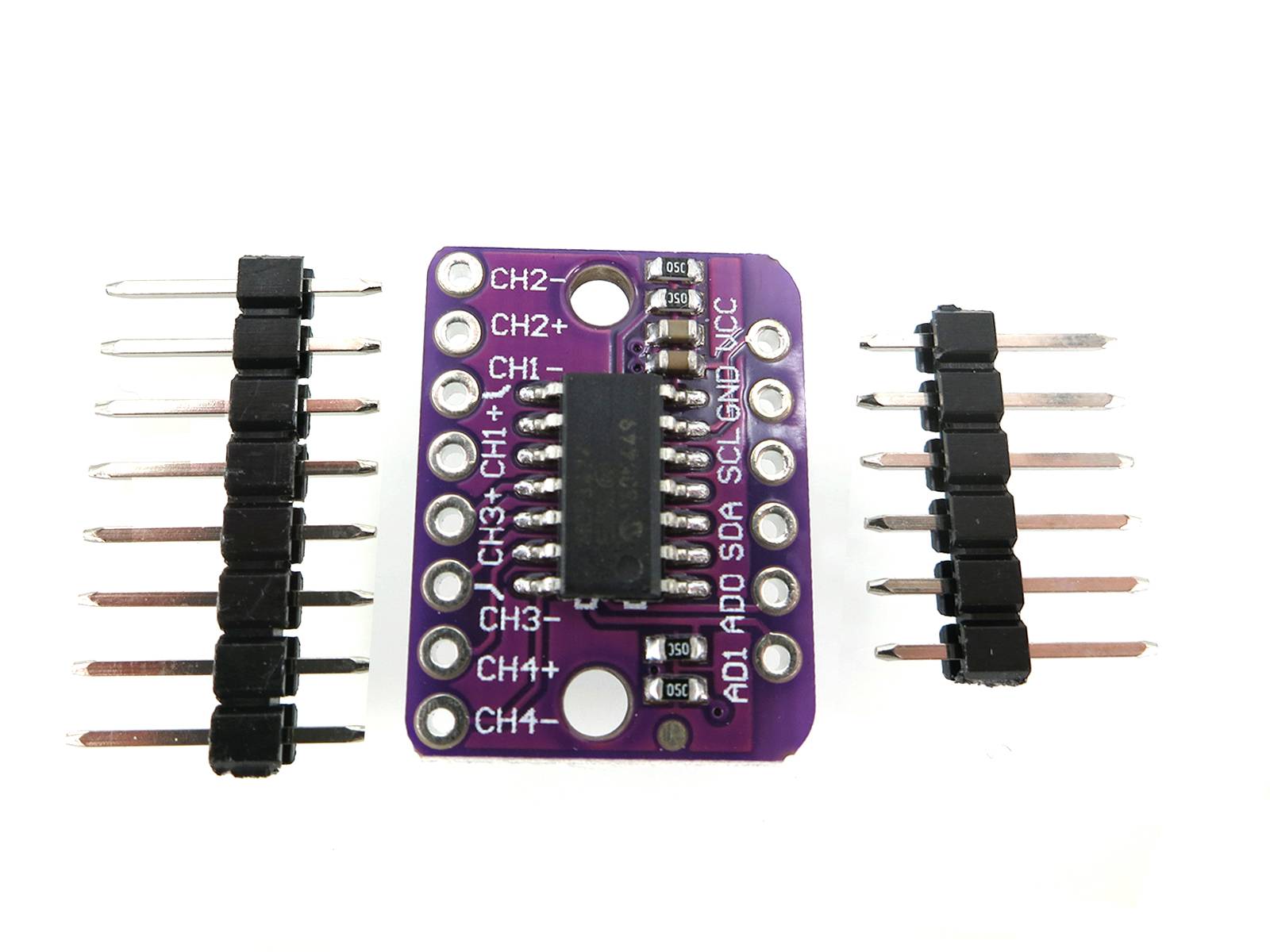

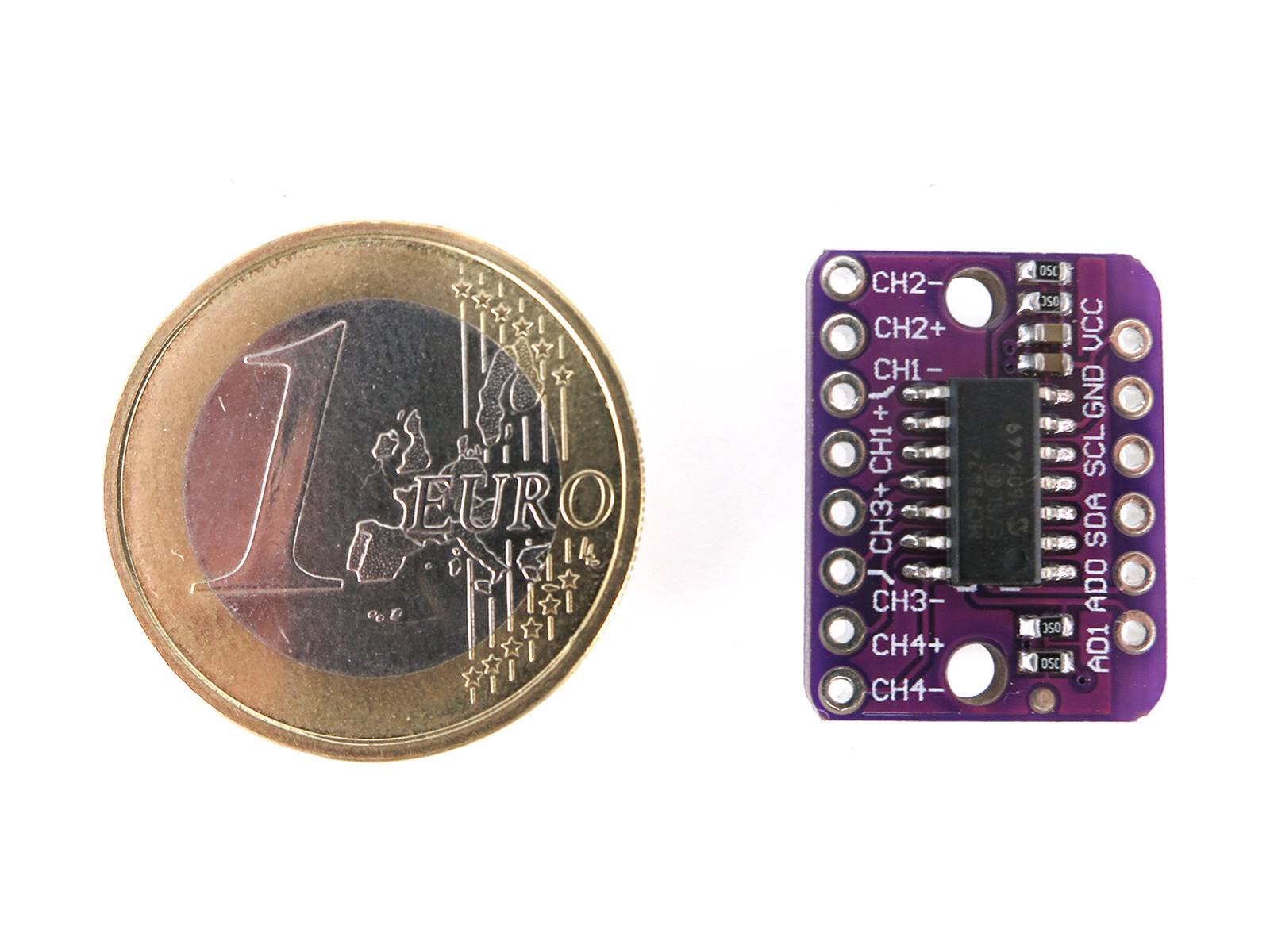

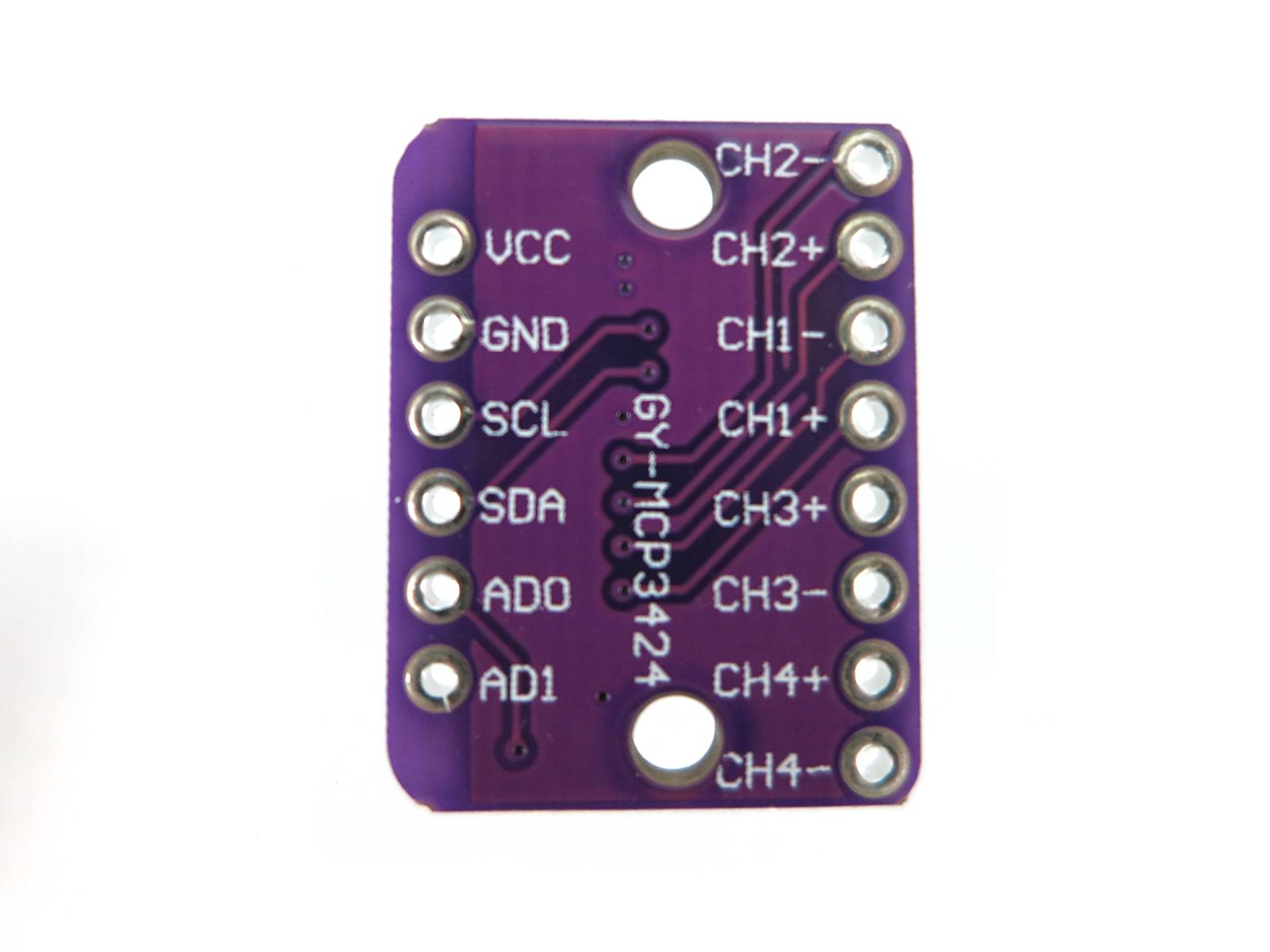

GY-MCP3424 18-Bit ADC Multi-Channel Analog-to-Digital Converter

Übersicht Das modul integriert MCP3432 A/d-wandler chip. das modul können analogeingang funktion für Raspberry Pi und bieten hohe genauigkeit analogeingang für Arduino. MCP3424 ist einer der geräuscharm und hohe genauigkeit 18-Bit delta-sigma analog-zu-digital-wandler (?S A/D) converter familie mitglieder der MCP342X serie. Charakteristische: selbstkalibrierung internen offset und gewinn pro jeder konvertierung. benutzer können wählen sie die PGA gain vor dem analog-zu-digital-wandler conversion nimmt ort. dies ermöglicht das gerät zu konvertieren eine sehr schwach eingangssignal mit hoher auflösung. Das gerät haben zwei konvertierungs modi: (a) One-Shot modus: das gerät führt eine einzigen umwandlung und tritt einem niedrigen strom standby-modus automatisch bis es erhält eine andere umwandlung befehl. (b) dauerbetrieb: die umwandlung erfolgt kontinuierlich zur eingestellten umwandlung geschwindigkeit. Technische Daten Betriebsspannung: 2,7-5,5 V Standy Strom: 300nA (5 V) Betriebstemperatur:-40 ° C ~ + 125 ° C On-Board Spannungs Referenz: 2,048 V ± 0.05%, Drift 15 PPM/° C On-Board Programmierbarer Verstärkung Verstärker (PGA): x1, x2, x4, x8 Differential Eingang Vollen Skalenbereich:-2,048 V/PGA ~ 2,048 V/PGA (zb PGA = 4, ist-0,512 ~ 0,512 V) programmierbare Auflösung: 12, 14, 16, 18 bits programmierbare Datenrate: 240, 60, 15, 3,75 SPS Gain Fehler: 0.05% (PGA = 1, 18 bits) Offset Fehler: 15uV (PGA = 1, 18 bits) Eingangsschnittstelle: 4 differential kanäle, PIN header von 2,54mm abstand ausgang Schnittstelle: I2C, PIN header von 2,54mm abstand größe: 27x16mm Lieferumfang 1x GY-MCP3424 18-Bit ADC Multi-Channel Analog-to-Digital Converter 1xStrip of header pins
