Hager MBS125 MBS125 Leitungsschutzschalter 1polig 25 A 400 V kaufen

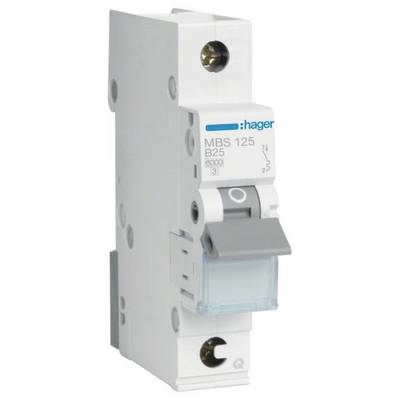

Ein elektrischer Leistungsschalter vom Typ Hager MBS 125 B25, vertikal ausgerichtet. Geeignet für Schutz in elektrischen Systemen.

Produkt-Art

Leitungsschutzschalter

Polzahl

Nennstrom - gerundet

25 A

Nennstrom

25 A

Herstellerfarbe

Mehrfarbig

Datenblatt (PDF)

Sofort-Lieferung Do., 1. Okt.

44 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (7,55 € / Stück)

7,55 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hager MBS125 Leitungsschutzschalter 1polig 6kA B-25A QuickConnect 1M

Allgemein:
Nennstrom: 25 A
Typ: Typ B
Anzahl Module (max.): 1 Modul(e)
Breite: 17,5 mm
Tiefe: 70 mm
Höhe: 83,4 mm

Technische Daten

360° Montagemöglichkeit: Ja
Anschlussart: quickconnect
Anschlussquerschnitt bei flexiblem Leiter: 1 - 25 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anzahl Module: 1
Auslösecharakteristik: B
Ausrichtung obere Anschlussklemme für modulare Geräte: Ausgerichtete Klemmen
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
Bemessungsbetriebsspannung Ue: 230 - 400 V
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Betriebstemperatur: -25 - 70 °C
Breite: 17,50 mm
Energiebegrenzungsklasse I²t: 3
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 3 W
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
Höhe: 83,40 mm
IP-Klasse (Ingress Protection): IP20
Isolationsspannung Ui: 500 V
Luftfeuchtigkeitsschutz: Für alle Klimabereiche
Nennstrom: 25 A
Nennstrom bei -10°C: 31 A
Nennstrom bei -15°C: 31,8 A
Nennstrom bei -5°C: 30,3 A
Nennstrom bei 0 °C: 29,5 A
Nennstrom bei 10°C: 28 A
Nennstrom bei 15°C: 27,2 A
Nennstrom bei 20 °C: 26,4 A
Nennstrom bei 25°C: 25,7 A
Nennstrom bei 30°C: 25 A
Nennstrom bei 35°C: 24,1 A
Nennstrom bei 40 °C: 23,4 A
Nennstrom bei 45 °C: 22,6 A
Nennstrom bei 50 °C: 21,8 A
Nennstrom bei 55°C: 21,1 A
Nennstrom bei 5°C: 28,7 A
Nennstrom bei 60°C: 20,3 A
Nennstrom bei 65°C: 19,5 A
Nennstrom bei 70°C: 18,8 A
Nominales Drehmoment: 2,80 - 2,80 Nm
Polart: 1P
Stoßspannungsfestigkeit Uimp: 4000 V
Tiefe: 70 mm
Versorgungsspannungsart: AC

Produkt-Art: Leitungsschutzschalter

Polzahl: 1

Nennstrom - gerundet: 25 A

Nennstrom: 25 A

Herstellerfarbe: Mehrfarbig

Inhalt: 1 St.

Nennspannung: 400 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3198933 Hager MBS125 MBS125 Leitungsschutzschalter 1polig 25 A 400 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3198933 Hager MBS125 MBS125 Leitungsschutzschalter 1polig 25 A 400 V

Beschreibung

Leitungsschutzschalter 1 polig 6kA B-Charakteristik 25A QuickConnect 1 Modul. Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
