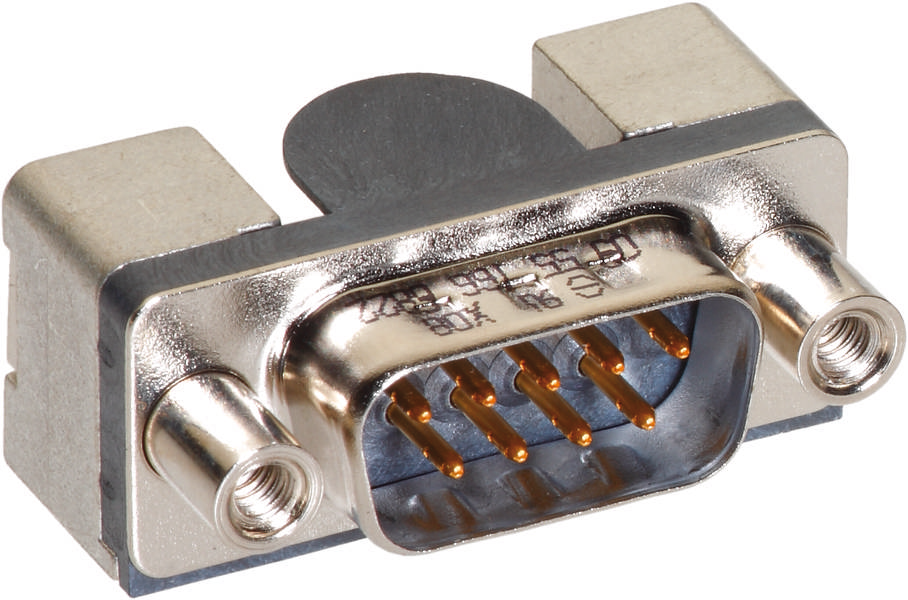

HARTING 09 55 166 6821 741 09551666821741 Steckverbinder Polzahl: 9 SMT 140 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Steckverbinder
Bauform
Stecker, gewinkelt
Polzahl
9
Anschluss
SMT
Inhalt
140 St.
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl (Packungsgröße 140 St.)
Gesamt (500,00 € / Stück)
500,00 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Steckverbinder
- Steckverbinder
- Polzahl: 9
Technische Daten
- Baureihe: D-Sub
- Komponente: Steckverbinder
- Kontaktbeschreibung: gestanzt;gewinkelt
- Anschlussart: Reflowlötanschluss (SMT)
- Art der Verbindung: Motherboard to daughtercard
- Kontaktanzahl: 9
- Verriegelungsart: Flansch mit montiertem Schraubbolzen M3
- Raster, anschlussseitig: 2,76 mm
- Bemessungsstrom: 5 A
- Isolationswiderstand: > 5 x 109 Ω
- Durchgangswiderstand: ≤ 25 mΩ
- Grenztemperatur: -55 ... +125 °C (beim Reflowlöten max. +240 °C für 30 s)
- Steckzyklen: ≥ 250
- Prüfspannung Ueff: 1 kV
- Isolierstoffgruppe: IIIa (175 ≤ CTI < 400)
- Werkstoff Einsatz: Liquid-crystal polymer (LCP);Shell: Stahl, vernickelt
- Farbe Einsatz: schwarz
- Werkstoff Kontakte: Kupferlegierung;Masse: Zink-Druckguss
- Kontaktoberfläche: Edelmetall über Ni
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: DIN 41652
- Nettogewicht: 2.815 g
- Bezeichnung: Standard
- Luftstrecke: ≥ 1 mm
- Kriechstrecke: ≥ 1 mm
- Moisture Sensitivity Level (MSL): 1 nach ECA/IPC/JEDEC J-STD-020D
- Process Sensitivity Level (PSL): R0 nach ECA/IPC/JEDEC J-STD-020D
- Hot plugging: nein
- Leiterplattenstärke: ≥1,6 mm
- Steckkraft: ≤ 30 N
- Ziehkraft: ≥ 3,3 N;≤ 20 N
- Geschlecht: Stift
- Anzugsdrehmoment: ≤0,4 Nm Verriegelungsschraube
- Baugröße: D-Sub 1
- Einbauhöhe: 7,3 mm
- Typ
D-Sub
- Produkt-Art
Steckverbinder
- Bauform
Stecker, gewinkelt
- Polzahl
9
- Anschluss
SMT
- Inhalt
140 St.
- Steckzyklen
≥ 250
- Herst.-Teilenr.
09551666821741
- Herstellerfarbe
Schwarz
- Kontaktart
gestanzte Kontakte
- Kontaktmaterial
Kupferlegierung
- Kontaktoberfläche
Edelmetall
- Prüfzeichen
DIN 41652; UL 94; ECA/IPC/JEDEC J-STD-020D
- Prüfspannung
1 kV
- RM
2.76 mm
- Besonderheiten
zum Einlöten in gedruckte Schaltungen
- Typ
09 55 166 6821 741
Stecker/Buchse
9
Dokumente & Downloads
Datenblatt
Datenblatt 3004523 HARTING 09 55 166 6821 741 09551666821741 Steckverbinder Polzahl: 9 SMT 140 St.
Datenblatt 3004523 HARTING 09 55 166 6821 741 09551666821741 Steckverbinder Polzahl: 9 SMT 140 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3004523 HARTING 09 55 166 6821 741 09551666821741 Steckverbinder Polzahl: 9 SMT 140 St.
Beschreibung
Steckverbinder, Reflowlötanschluss (SMT), Bemessungsstrom: 5 A, Stift, Baugröße: D-Sub 1, Liquid-crystal polymer (LCP), Shell: Stahl, vernickelt
