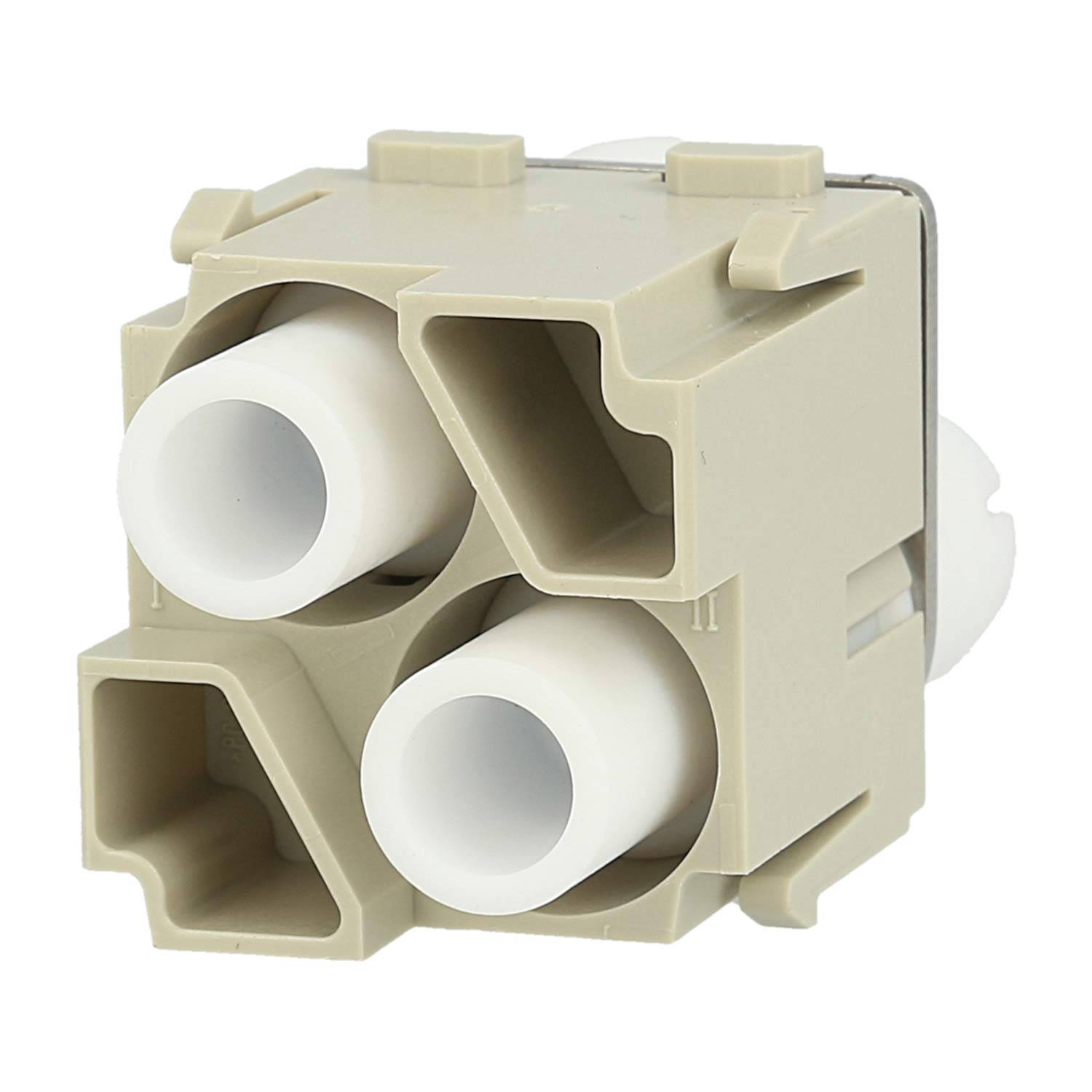

Harting 09140023021, Han HV Modul Stifteinsatz (M) Crimpanschluss, 2-polig
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Typ
09140023021
Herst.-Teilenr.
09140023021
Anschluss
Crimp
Inhalt
1 St.
Max. Temperatur
125 °C
Datenblatt (PDF)
12 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf durch Conrad ElectronicVersand durch FAMAGA GROUP GmbH & Co. KG
Anzahl
Gesamt
155,33 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Technische Daten
- Typ: HV Crimpmodul 16A
- Bauart: Stifteinsatz (M)
- Polzahl: 2-polig
- Beschriftung: 1 - 2
- Anschlusstechnik: Crimpanschluss
- Bemessungsspannung / Spannung: 2900V/5000V
- Bemessungsstrom / Strom: 16A
- Bemessungsstoßspannung: 15kV
- Verschmutzungsgrad: 3
- Isolationswiderstand: >=10Ohm
- Querschnitt / mm²: 0,5mm² - 4mm²
- Querschnitt / AWG: AWG20 - AWG12
- Abisolierlänge / Länge: 7,5mm
- Maße / Länge: 59,0mm
- Maße / Breite: 34,2mm
- Maße / Höhe: 29,3mm
- Temperaturbereich: -40°C bis 125°C
- Steckzyklen: >=500
- Passend für: Modularhalterung (mit mind. 2 Aufnahmen)
- Werkstoff / Isolierstoff: Polycarbonat / Teflon (PTFE)
- Farbe / Farbton: kieselgrau RAL 7032
- Zulassungen / Normen / Brandverhalten nach UL: V0 nach UL94
- Merkmale: - Im Lieferumfang sind zusätzlich 2 Arretierhülsen und 2 Schrumpfschläuche enthalten.
- Merkmale: - 2 Kontakte für bis zu 5000V.
- Merkmale: - Kontaktaufnahmen aus spannungsfestem Teflon.
- Merkmale: - Kombination mit allen Modulen möglich.
- Merkmale: - Passende E-Crimpkontakte (Stift) versilbert müssen separat bestellt werden.
- Merkmale: - Bei Einbau in den Modular-Halterahmen mit 2 Modulplätze wird empfohlen das 6B Kupplungs- oder Tüllengehäuse mit hoher Bauform zu verwenden.
- Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 2 polig
- Typ
09140023021
- Herst.-Teilenr.
09140023021
- Anschluss
Crimp
- Inhalt
1 St.
- Max. Temperatur
125 °C
- Besonderheiten
mit Schrumpfschlauch
- Serie
Han® Hv E
- Leiterquerschnitt (max.)
4 mm²
- Leiterquerschnitt (min.)
0.5 mm²
- Bemessungsstrom
16 A
- Bemessungsspannung
2900V/5000V V
- Steckzyklen
>=500
- Min. Temperatur
-40 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 933996032 Harting 09140023021, Han HV Modul Stifteinsatz (M) Crimpanschluss, 2-polig
Beschreibung
09140023021 HARTING Han HV Modul Stifteinsatz (M) Crimpanschluss, 2-polig 2900V/5000V, 16A:
