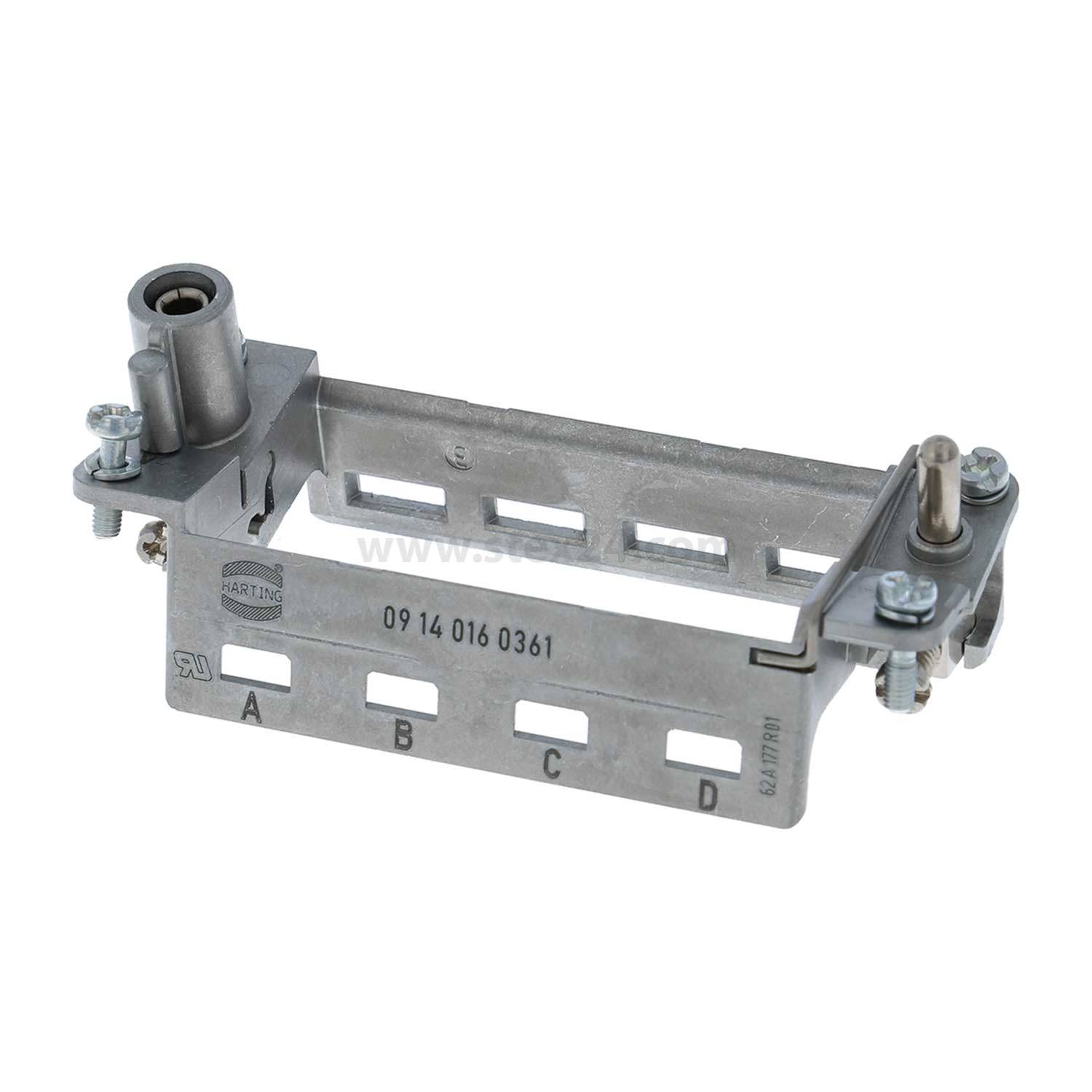

Harting 09140160361, Han Gelenkrahmen plus (M), Baugröße 16B Stift, für 4 Module
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Steckverbinder
Serie
Han® 16B
Anschluss
Stiftleiste
Gesamtpolzahl
+ PE
Leiterquerschnitt (min.)
1 mm²
Datenblatt (PDF)
108 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
34,78 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Technische Daten
- Typ: Baugröße 16B Stift
- Bauart: Han Gelenkrahmen plus (M)
- Bauform: für 4 Module
- Beschriftung: A - D
- Querschnitt PE mm² / Seite 1: 1mm² - 2,5mm²
- Querschnitt PE mm² / Seite 2: 4mm² - 10mm²
- Querschnitt PE AWG / Seite 1: AWG18 - AWG14
- Querschnitt PE AWG / Seite 2: AWG12 - AWG8
- Befestigungsmaße / Anschraubloch Anzahl: 4
- Befestigungsmaße / Länge: 77,5mm
- Befestigungsmaße / Breite: 27,0mm
- Temperaturbereich: -40°C bis 125°C
- Steckzyklen: >=500
- Passend für: 16B Gehäuse
- Werkstoff / Rahmen: Zink Druckguss (GD-Zn)
- Werkstoff / Schraube: Stahl verzinkt
- Merkmale: - Voreilendes VDE-konformes Schutzkontaktsystem.
- Merkmale: - Alphabetische Kennzeichnung der Modulpositionen, M Rahmen ist mit Großbuchstaben beschriftet.
- Merkmale: - Hohe mechanische Sicherheit der Module auch bei Rüttel- und Stoßbelastung.
- Merkmale: - Werkzeuglose Montage und Demontage der Module.
- Merkmale: - Mechanisch sehr robust.
- Merkmale: - Einfach und schnell montieren mit einem hörbaren Klick.
- Übereinstimmende Angaben: HARTING Stecker
- Produkt-Art
Steckverbinder
- Serie
Han® 16B
- Besonderheiten
mit PE-Anschluss
- Anschluss
Stiftleiste
- Gesamtpolzahl
+ PE
- Leiterquerschnitt (min.)
1 mm²
- Leiterquerschnitt (max.)
10 mm²
- Steckzyklen
>=500
- Inhalt
1 St.
- Max. Temperatur
125 °C
- Min. Temperatur
-40 °C
- Voreilender Kontakt (PE)
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 933991145 Harting 09140160361, Han Gelenkrahmen plus (M), Baugröße 16B Stift, für 4 Module
Beschreibung
09140160361 HARTING Han Gelenkrahmen plus (M), Baugröße 16B Stift, für 4 Module Querschnitt PE 1mm² - 2,5mm² / 4mm² - 10mm² Temperaturbereich -40°C bis 125°C:
