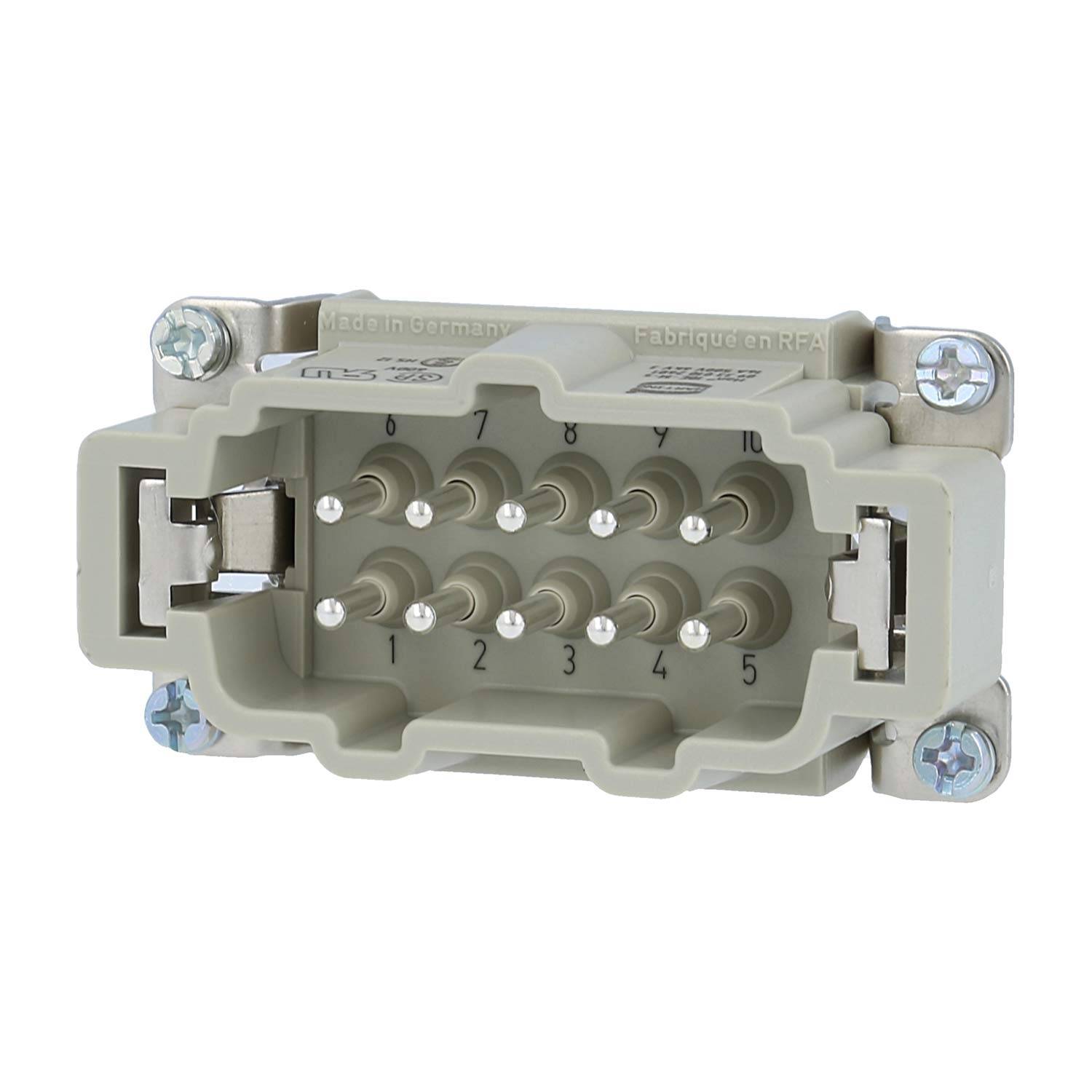

Harting 09330102601, Han 10E Stifteinsatz (M) Schraubanschluss, 10-polig+PE 500V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Steckverbinder
Serie
Han® E
Anschluss
Schraubklemme
Gesamtpolzahl
+ PE
Leiterquerschnitt (min.)
0.75 mm²
Datenblatt (PDF)
110 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Min.: 2
Gesamt
39,78 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Technische Daten
- Typ: 10E Schraubanschluss
- Bauart: Stifteinsatz (M)
- Polzahl: 10-polig +PE
- Beschriftung: 1 - 10
- Anschlusstechnik: Schraubanschluss
- Bemessungsspannung / Spannung: 500V
- Bemessungsspannung / nach UL: 600V
- Bemessungsspannung / nach CSA: 600V
- Bemessungsstrom / Strom: 16A
- Bemessungsstoßspannung: 6kV
- Verschmutzungsgrad: 3
- Durchgangswiderstand: <=1Ohm
- Isolationswiderstand: >=10Ohm
- Querschnitt / mm²: 0,75mm² - 2,5mm²
- Querschnitt / AWG: AWG18 - AWG14
- Abisolierlänge / Länge: 7,5mm
- Maße / Länge: 64,0mm
- Maße / Breite: 34,0mm
- Maße / Höhe: 32,4mm
- Anzugsdrehmoment / Drehmoment: 0,5Nm
- Temperaturbereich: -40°C bis 125°C
- Steckzyklen: >=500
- Passend für: 10B Gehäuse
- Werkstoff / Isolierstoff: Polycarbonat (PC)
- Werkstoff / Kontakt: Kupferlegierung
- Werkstoff / Kontaktoberfläche: hartversilbert
- Farbe / Farbton: kieselgrau RAL 7032
- Zulassungen / Normen / Brandverhalten nach UL: V0 nach UL94
- Merkmale: - Mit Drahtschutz.
- Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 10 polig
- Produkt-Art
Steckverbinder
- Serie
Han® E
- Besonderheiten
mit Drahtschutz
- Anschluss
Schraubklemme
- Gesamtpolzahl
+ PE
- Leiterquerschnitt (min.)
0.75 mm²
- Leiterquerschnitt (max.)
2.5 mm²
- Steckzyklen
>=500
- Inhalt
1 St.
- Max. Temperatur
125 °C
- Min. Temperatur
-40 °C
- Voreilender Kontakt (PE)
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 933975938 Harting 09330102601, Han 10E Stifteinsatz (M) Schraubanschluss, 10-polig+PE 500V
Beschreibung
09330102601 HARTING Han 10E Stifteinsatz (M) Schraubanschluss, 10-polig+PE 500V, 16A:
