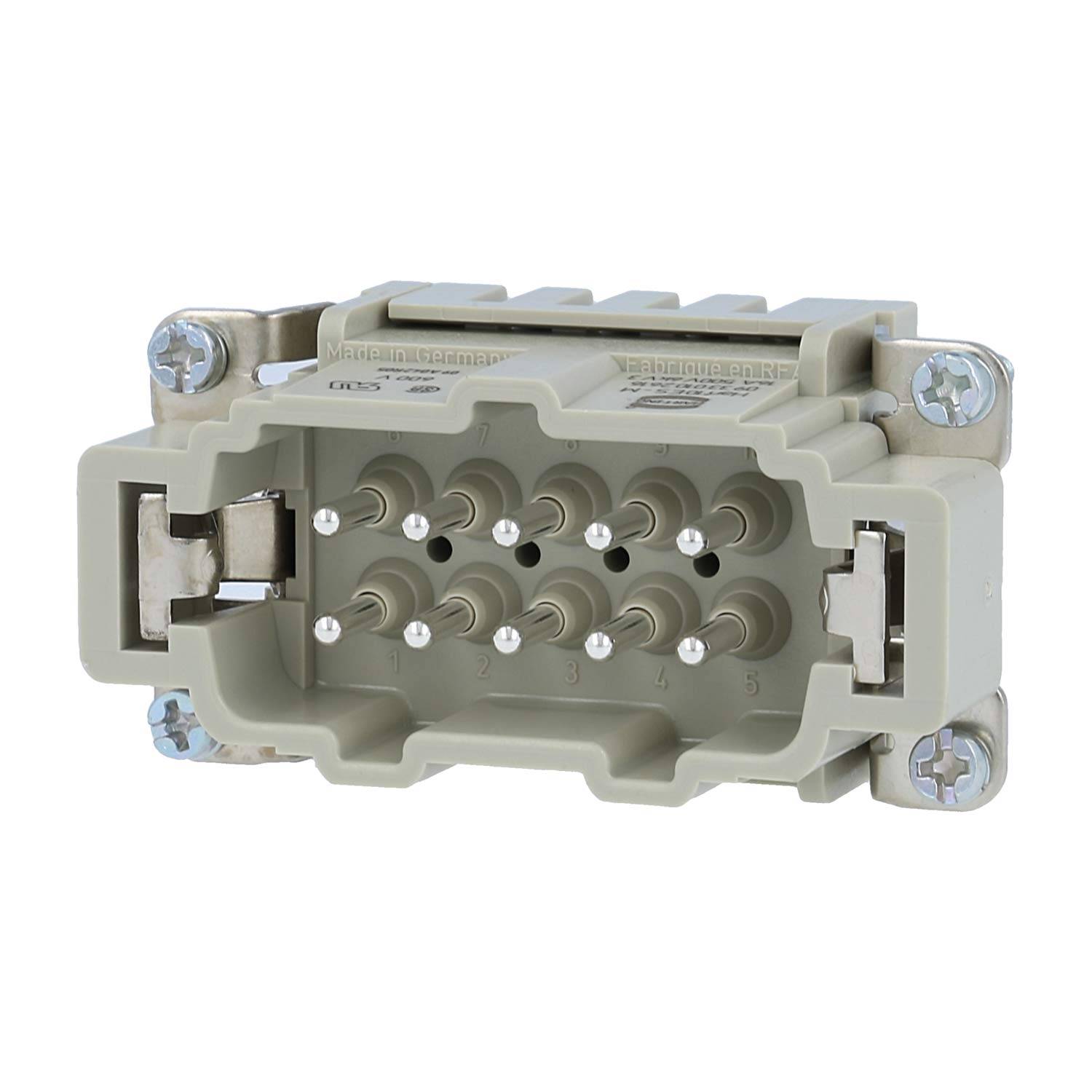

Harting 09330102616, Han 10ES Stifteinsatz (M) Käfigzugfederanschluss
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Steckverbinder
Serie
Han® 10B
Anschluss
Käfigzugfederanschluss
Gesamtpolzahl
+ PE
Leiterquerschnitt (min.)
0.14 mm²
Datenblatt (PDF)
91 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Min.: 2
Gesamt
45,06 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Technische Daten
- Typ: 10ES Einsatz
- Bauart: Stifteinsatz (M)
- Polzahl: 10-polig +PE
- Beschriftung: 1 - 10
- Anschlusstechnik: Käfigzugfederanschluss
- Bemessungsspannung / Spannung: 500V
- Bemessungsspannung / nach UL: 600V
- Bemessungsspannung / nach CSA: 600V
- Bemessungsstrom / Strom: 16A
- Bemessungsstoßspannung: 6kV
- Verschmutzungsgrad: 3
- Durchgangswiderstand: <=3,0mOhm
- Isolationswiderstand: >=10Ohm
- Querschnitt / mm²: 0,14mm² - 2,5mm²
- Querschnitt / AWG: AWG26 - AWG14
- Abisolierlänge / Länge: 7,0mm - 9,0mm
- Maße / Länge: 64,0mm
- Maße / Breite: 34,0mm
- Maße / Höhe: 33,3mm
- Temperaturbereich: -40°C bis 125°C
- Steckzyklen: >=500
- Passend für: 10B Gehäuse
- Werkstoff / Isolierstoff: Polycarbonat (PC)
- Werkstoff / Kontakt: Kupferlegierung
- Werkstoff / Kontaktoberfläche: hartversilbert
- Farbe / Farbton: kieselgrau RAL 7032
- Zulassungen / Normen / Brandverhalten nach UL: V0 nach UL94
- Merkmale: - Zuverlässiger Käfigzugfederanschluss.
- Merkmale: - Vibrationsgeprüft.
- Merkmale: - Die Verwendung des Werkzeugs (119532) wird empfohlen.
- Merkmale / - RoHS-Konform mit Ausnahme 6c.: Kupferlegierung mit einem Massenanteil von bis zu 4 % Blei.
- Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 10 polig
- Produkt-Art
Steckverbinder
- Serie
Han® 10B
- Besonderheiten
vibrationssicher
- Anschluss
Käfigzugfederanschluss
- Gesamtpolzahl
+ PE
- Leiterquerschnitt (min.)
0.14 mm²
- Leiterquerschnitt (max.)
2.5 mm²
- Steckzyklen
>=500
- Bemessungsspannung
500 V
- Bemessungsstrom
16 A
- Inhalt
1 St.
- Max. Temperatur
125 °C
- Min. Temperatur
-40 °C
- Voreilender Kontakt (PE)
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 933975895 Harting 09330102616, Han 10ES Stifteinsatz (M) Käfigzugfederanschluss
Beschreibung
09330102616 HARTING Han 10ES Stifteinsatz (M) Käfigzugfederanschluss, 10-polig+PE 500V, 16A:
