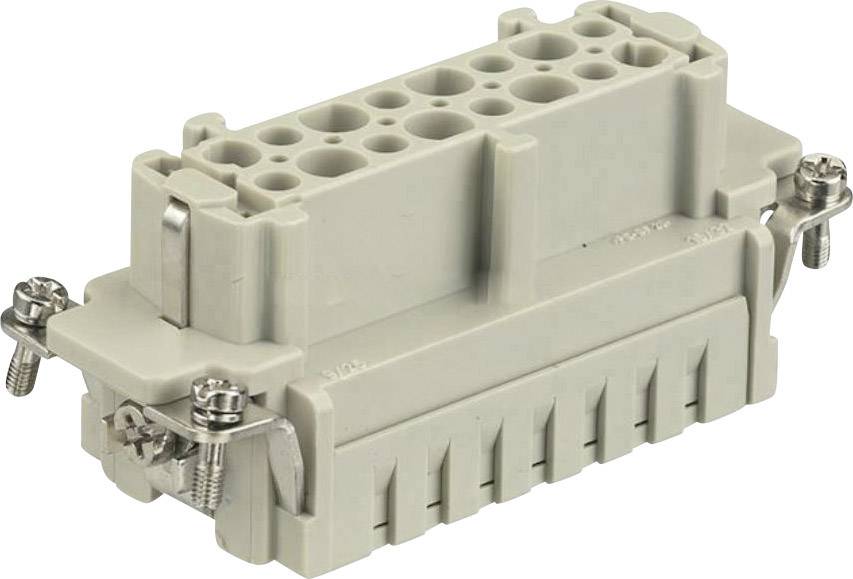

HARTING 09330162716 Buchseneinsatz Han® E 16 + PE Käfigzugfeder 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Buchseneinsatz
Serie
Han® E
Anschluss
Käfigzugfeder
Gesamtpolzahl
16 + PE
Herstellerfarbe
Grau
Datenblatt (PDF)
55 Stück
Verkauf und Versand:
Anzahl
Gesamt
€
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kurzbeschreibung
Die schweren Industriesteckverbinder von [Name des Unternehmens] sind für anspruchsvollste Anwendungen in der Automobil-, Maschinenbau- und Anlagenbauindustrie konzipiert. Mit 16 Polen und einer Nennspannung von 500 V bieten sie zuverlässige und sichere Verbindungen auch unter härtesten Bedingungen. Die Steckverbinder zeichnen sich durch ihre robuste Konstruktion, hohe Leistungsfähigkeit und einfache Handhabung aus.
Industriesteckverbinder Serie Han® E - Einsätze
Highlights & Details
- 16, Kontakteinsatz ohne Kontakte: nein, Buchse, Thermoplast, 16 A, -40..125 °C, 500 V, 6 kV, 3, Federzuganschluss, Mit Drahtschutz: nein, 0,14..2,5 mm², Silber, sonstige Kupferlegierungen, V0, Mit Schutzleiter: ja, 500
Technische Daten
- Anzahl der Leistungskontakte: 16Kontakteinsatz ohne Kontakte: neinKontaktausführung: BuchsePolzahl: 16Werkstoff des Steckverbindereinsatzes: ThermoplastBemessungsstrom In: 16 ABetriebstemperatur: -40..125 °CBemessungsspannung: 500 VBemessungsstoßspannung: 6 kVVerschmutzungsgrad: 3Ausführung des elektrischen Anschlusses: FederzuganschlussMit Drahtschutz: neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,14..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,14..2,5 mm²Werkstoff der Kontaktbeschichtung: SilberWerkstoff des Kontakteinsatzes: ThermoplastWerkstoff des Kontaktes: sonstige KupferlegierungenBrennbarkeitsklasse des Isolierstoffs nach UL 94: V0Mit Schutzleiter: jaMin. Anzahl der Steckzyklen: 500Verpackungseinheit: 1 StückMaße (cm): 0 × 0 × 0Bruttogewicht: 0 kg, Nettogewicht: 0,084 kgECLASS 7: Kontakteinsatz für Industriesteckverbinder (27440205)
- Produkt-Art
Buchseneinsatz
- Herstellerfarbe
Grau
- Serie
Han® E
- Besonderheiten
mit Kupferlegierung
versilberte Kontakte
- Anschluss
Käfigzugfeder
- Polzahl
16
- Gesamtpolzahl
16 + PE
- Leiterquerschnitt (min.)
0.14 mm²
- Leiterquerschnitt (max.)
4 mm²
- Steckzyklen
≥ 500
- Baugröße
16 B
- Baureihe
1 - 16
- Bemessungsspannung
500 V
- Bemessungsstrom
16 A
- Inhalt
1 St.
- Max. Temperatur
+125 °C
- Min. Temperatur
-40 °C
- Voreilender Kontakt (PE)
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 742958 HARTING 09330162716 Buchseneinsatz Han® E 16 + PE Käfigzugfeder 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 742958 HARTING 09330162716 Buchseneinsatz Han® E 16 + PE Käfigzugfeder 1 St.
Beschreibung
Schwere Industriesteckverbinder für härteste Anforderungen in der Automobil-, Maschinenindustrie und Anlagenbau.
Ausführung
- Ausstattung: -40..125 °C, 500 V, 6 kV, 0,14..2,5 mm², 0,14..2,5 mm², V0, ja
