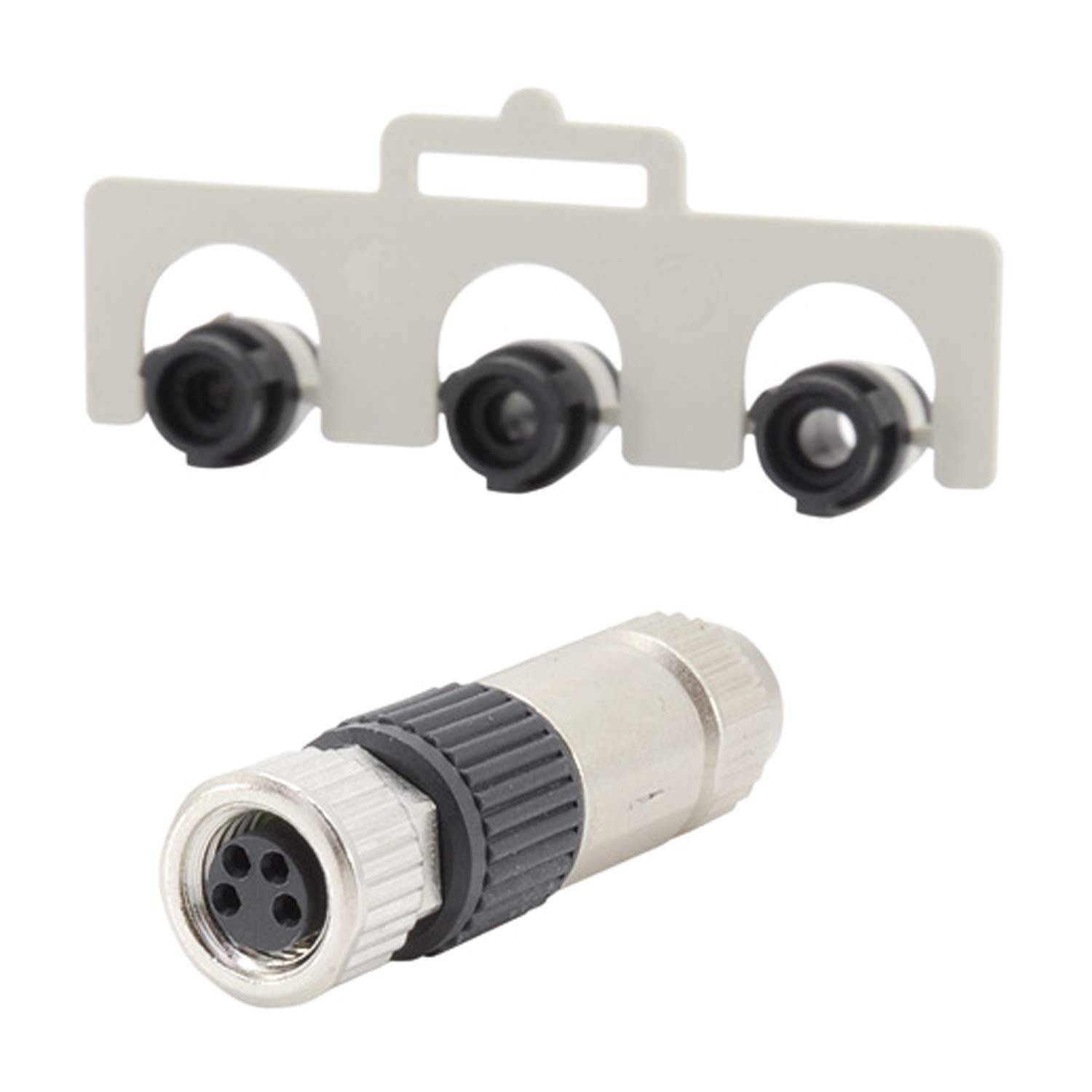

HARTING 21021512405 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 4 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Steckverbinder, unkonfektioniert
Bauform
Buchse, gerade
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M8-Stecker, gerade
Anschlussseite B
konfektionierbar
Datenblatt (PDF)
29 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
9,11 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
15,96 €
zzgl. MwSt.
Highlights & Details
Rundsteckverbinder M8 mit Schnellanschluss HARAX
- Buchse, 2,5..5,1 mm, gerade, 4 A, -40..85 °C, 32 V, III, 3, 0,14..0,34 mm², Durchdringanschluss, Nickel/Gold, Kunststoff, sonstige, Zinkdruckguss, Verschraubung, Schutzart (IP), montiert: IP67, 100, Geschirmt: nein
Unser Service für Sie
Technische Daten
- Kontaktausführung: BuchseFür Kabelaußendurchmesser: 2,5..5,1 mmAusführung des Gehäuses: geradeBemessungsstrom In: 4 AUmgebungstemperatur: -40..85 °CBemessungsspannung: 32 VÜberspannungskategorie: IIIVerschmutzungsgrad: 3Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,14..0,34 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,14..0,34 mm²Anschließbarer Leiterquerschnitt eindrähtig: 0,14..0,34 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,14..0,34 mm²Ausführung des elektrischen Anschlusses: DurchdringanschlussWerkstoff der Kontaktbeschichtung: Nickel/GoldWerkstoff des Gehäuses: KunststoffBeschichtung Gehäuse: sonstigeWerkstoff des Gewinderings: ZinkdruckgussArt der Verriegelung: VerschraubungSchutzart (IP), montiert: IP67Min. Anzahl der Steckzyklen: 100Geschirmt: neinVerpackungseinheit: 1 StückMaße (cm): 0 × 0 × 0Bruttogewicht: 0 kg, Nettogewicht: 0,014 kgECLASS 7: Kontakteinsatz für Industriesteckverbinder (27440205)
- Typ
HARAX® M8-XS
- Produkt-Art
Sensor-/Aktor-Steckverbinder, unkonfektioniert
- Bauform
Buchse, gerade
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
M8-Stecker, gerade
- Anschlussseite B
konfektionierbar
- Polzahl
4
- Nennspannung
32 V
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.34 mm²
- Anschluss
Schneid-Klemm
- Gewinde-Typ Anschlussseite
M8
- Gewinde-Typ Kabelanschluss und Montage
M8
- Kontaktmaterial
Kupferlegierung
- Kontaktoberfläche
Vergoldet
- max. Querschnitt
0.34 mm²
- min. Querschnitt
0.14 mm²
IP67
- Min. Temperatur
-40 °C
- Max. Temperatur
+85 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
21021512405
- Inhalt
1 St.
- Kabel-Ø (max.)
5.1 mm
- Kabel-Ø (min.)
2.5 mm
- Kabel-Ø-Bereich
2.5 - 5.1 mm
- RoHS-konform
Ja
26 - 22
- Kabel-Durchmesser (Details)
2.5 mm
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 806009 HARTING 21021512405 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 4 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 806009 HARTING 21021512405 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 4 1 St.
Beschreibung
21021512405 HARTING M8 Sensorsteckverbinder gerade Buchse Schneidklemmanschluss (IDC-Kontakte), Polzahl 4-polig Kabelabgang gerade, Klemmbereich 2,5mm - 5,1mm: Typ: Sensorsteckverbinder Serie: M8 Bauart: Buchse Bauform: gerade Anschlusstechnik: Schneidklemmanschluss (IDC-Kontakte) Polzahl: 4-polig Beschriftung: 1 - 4 Anschlussgewinde: M8x1 Verriegelungsart: Schraubverriegelung Bemessungsspannung: Spannung: 32V Bemessungsstrom: Strom: 4A Bemessungsstoßspannung: 1,5kV Verschmutzungsgrad: 3 Überspannungskategorie: III Querschnitt: mm²: 0,14mm²-0,34mm² AWG: AWG26-AWG22 Kabelabgang: Abgang: gerade Klemmbereich: 2,5mm - 5,1mm Maße: Länge: 42,5mm Durchmesser: 11,8mm Temperaturbereich: -5°C bis 50°C Steckzyklen: >=100 IP Schutz: Schutzart: IP67 Werkstoff: Gehäuse: Polyamid (PA)/Zinkdruckguss (GD-Zn) Isolierstoff: Polyamid (PA) Kontakt: Messing (CuZn) Kontaktoberfläche: Gold (Au) Rändelschraube: Zink Druckguss (GD-Zn) Merkmale: - Robustes Design. - Schnelle Montage.
Lieferumfang
- Geliefert wird: Harting Rundsteckverbinder M8-S - gerade, 4-polig 21021512405, Verpackungseinheit: 1 Stk., EAN: 5713140136953
