Name: HARTING Han EE Modul Stifteinsatz (M) Crimpanschluss, 8-polig 400V, 16A - 1 Stück
Brand: HARTING
SKU: 933988878
Availability: InStock

HARTING Han EE Modul Stifteinsatz (M) Crimpanschluss, 8-polig 400V, 16A - 1 Stück-0

HARTING Han EE Modul Stifteinsatz (M) Crimpanschluss, 8-polig 400V, 16A - 1 Stück-1

HARTING Han EE Modul Stifteinsatz (M) Crimpanschluss, 8-polig 400V, 16A - 1 Stück-2

HARTING Han EE Modul Stifteinsatz (M) Crimpanschluss, 8-polig 400V, 16A - 1 Stück-3

HARTING Han EE Modul Stifteinsatz (M) Crimpanschluss, 8-polig 400V, 16A - 1 Stück-4

1/5

Verpackungsart

Piece

Produkt-Art

Steckverbinder

Serie

Han® E

Gesamtpolzahl

Leiterquerschnitt (min.)

0.14 mm²

Datenblatt (PDF)

Sofort-Lieferung Mo., 26. Okt.

1112 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch TecLink24

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (12,91 € / Stück)

12,91 €

zzgl. MwSt.

4,95 €

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Typ: EE Crimpmodul
Bauart: Stifteinsatz (M)
Polzahl: 8-polig
Beschriftung: 1 - 8
Anschlusstechnik: Crimpanschluss
Bemessungsspannung / Spannung: 400V
Bemessungsspannung / nach UL: 600V
Bemessungsstrom / Strom: 16A
Bemessungsstoßspannung: 6kV
Verschmutzungsgrad: 3
Isolationswiderstand: >=10Ohm
Querschnitt / mm²: 0,14mm² - 4mm²
Querschnitt / AWG: AWG26 - AWG12
Abisolierlänge / Länge: 7,5mm

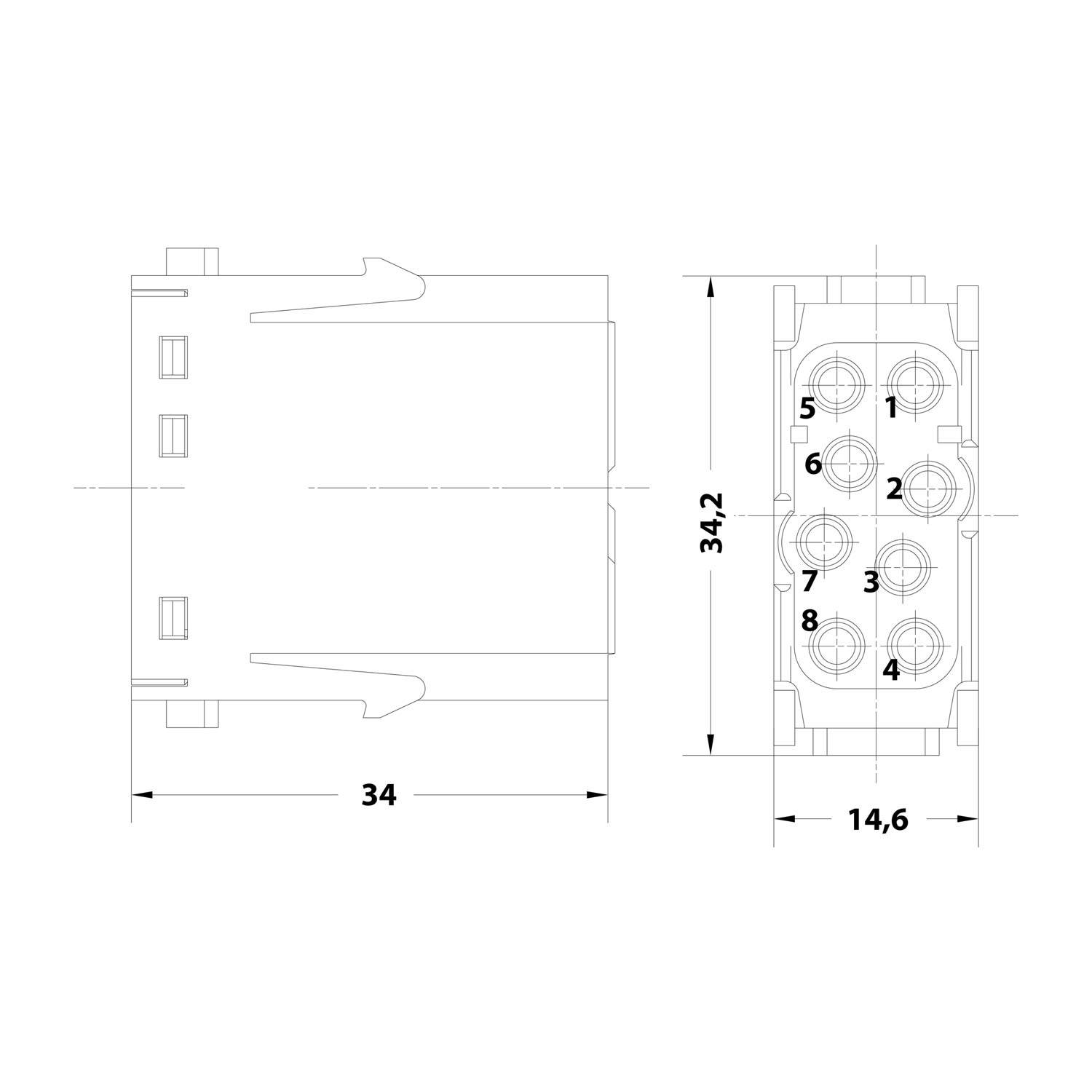

Maße / Länge: 34,0mm
Maße / Breite: 34,2mm
Maße / Höhe: 14,6mm
Temperaturbereich: -40°C bis 125°C
Steckzyklen: >=500
Passend für: Modularhalterung
Werkstoff / Isolierstoff: Polycarbonat (PC)
Farbe / Farbton: kieselgrau RAL 7032
Zulassungen / Normen / Brandverhalten nach UL: V0 nach UL94
Merkmale: - Steckkompatibel mit EE-Quick-Lock Modul.
Merkmale: - Passende E-Crimpkontakte (Stift) versilbert oder vergoldet müssen separat bestellt werden.
Merkmale: - Bei Einbau in den Modular-Halterahmen mit 2 Modulplätze wird empfohlen das 6B Kupplungs- oder Tüllengehäuse mit hoher Bauform zu verwenden.
Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 8 polig

Verpackungsart: Piece

Produkt-Art: Steckverbinder

Serie: Han® E

Polzahl: 8

Gesamtpolzahl: 8

Leiterquerschnitt (min.): 0.14 mm²

Leiterquerschnitt (max.): 4 mm²

Steckzyklen: >=500

Bemessungsspannung: 400 V

Bemessungsstrom: 16 A

Inhalt: 1 St.

Max. Temperatur: 125 °C

Min. Temperatur: -40 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 933988878 HARTING Han EE Modul Stifteinsatz (M) Crimpanschluss, 8-polig 400V, 16A - 1 Stück

Beschreibung

09140083001 HARTING Han EE Modul Stifteinsatz (M) Crimpanschluss, 8-polig 400V, 16A: Typ: EE Crimpmodul Bauart: Stifteinsatz (M) Polzahl: 8-polig Beschriftung: 1 - 8 Anschlusstechnik: Crimpanschluss Bemessungsspannung: Spannung: 400V nach UL: 600V Bemessungsstrom: Strom: 16A Bemessungsstoßspannung: 6kV Verschmutzungsgrad: 3 Isolationswiderstand: >=10Ohm Querschnitt: mm²: 0,14mm² - 4mm² AWG: AWG26 - AWG12 Abisolierlänge: Länge: 7,5mm Maße: Länge: 34,0mm Breite: 34,2mm Höhe: 14,6mm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: Modularhalterung Werkstoff: Isolierstoff: Polycarbonat (PC) Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Steckkompatibel mit EE-Quick-Lock Modul. - Passende E-Crimpkontakte (Stift) versilbert oder vergoldet müssen separat bestellt werden. - Bei Einbau in den Modular-Halterahmen mit 2 Modulplätze wird empfohlen das 6B Kupplungs- oder Tüllengehäuse mit hoher Bauform zu verwenden. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 8 polig
