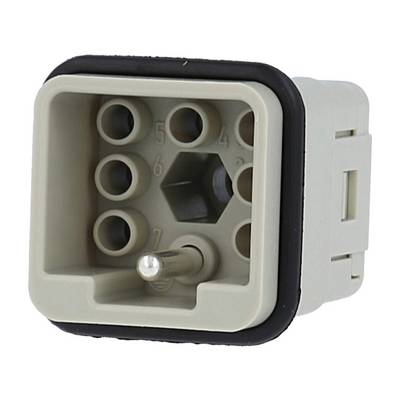

HARTING Han Q7/0 Stifteinsatz (M) Crimp- / Schraubanschluss (PE), 7-polig+PE 400V, 10A

HARTING Han Q7/0 Stifteinsatz (M) Crimp- / Schraubanschluss (PE), 7-polig+PE 400V, 10A - 1 Stück-1

HARTING Han Q7/0 Stifteinsatz (M) Crimp- / Schraubanschluss (PE), 7-polig+PE 400V, 10A - 1 Stück-2

HARTING Han Q7/0 Stifteinsatz (M) Crimp- / Schraubanschluss (PE), 7-polig+PE 400V, 10A - 1 Stück-3

HARTING Han Q7/0 Stifteinsatz (M) Crimp- / Schraubanschluss (PE), 7-polig+PE 400V, 10A - 1 Stück-4

1/5

Produkt-Art

Steckverbinder

Serie

Han® Q

Gesamtpolzahl

7 + PE

Leiterquerschnitt (min.)

0.14 mm²

Leiterquerschnitt (max.)

2.5 mm²

Datenblatt (PDF)

Sofort-Lieferung Do., 17. Sept.

81 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (15,04 € / Stück)

15,04 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Typ: Q7/0 Einsatz
Bauart: Stifteinsatz (M)
Polzahl: 7-polig +PE
Beschriftung: 1 - 7
Anschlusstechnik: Crimp- / Schraubanschluss (PE)
Bemessungsspannung / Spannung: 400V
Bemessungsspannung / nach UL: 600V
Bemessungsspannung / nach CSA: 600V
Bemessungsstrom / Strom: 10A
Bemessungsstoßspannung: 6kV
Verschmutzungsgrad: 3
Isolationswiderstand: >=10Ohm
Querschnitt / mm²: 0,14mm² - 2,5mm²
Querschnitt / AWG: AWG26 - AWG14
Maße / Länge: 39,5mm
Maße / Breite: 21,0mm
Maße / Höhe: 21,0mm
Temperaturbereich: -40°C bis 125°C
Steckzyklen: >=500
Passend für: 3A-Gehäuse
Werkstoff / Isolierstoff: Polycarbonat (PC)
Werkstoff / Dichtung: Nitril-Butadien-Kautschuk (NBR)
Farbe / Farbton: kieselgrau RAL 7032
Zulassungen / Normen / Brandverhalten nach UL: V0 nach UL94
Merkmale: - Passende D-Crimpkontakte (Stift) versilbert oder vergoldet müssen separat bestellt werden.
Merkmale: - Platzsparender und kompakter Aufbau.
Merkmale: - Voreilender PE-Kontakt mit Schraubanschluss.
Merkmale: - 6fach Kodierung über Kodierstift (114438) möglich.
Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 7 polig

Produkt-Art: Steckverbinder

Serie: Han® Q

Besonderheiten: kodierbar

Polzahl: 7

Gesamtpolzahl: 7 + PE

Leiterquerschnitt (min.): 0.14 mm²

Leiterquerschnitt (max.): 2.5 mm²

Steckzyklen: 500

Baureihe: Q7/0 Einsatz

Inhalt: 1 St.

Max. Temperatur: 125 °C

Min. Temperatur: -40 °C

Voreilender Kontakt (PE): Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 933997240 HARTING Han Q7/0 Stifteinsatz (M) Crimp- / Schraubanschluss (PE), 7-polig+PE 400V, 10A - 1 Stück

Beschreibung

09120073001 HARTING Han Q7/0 Stifteinsatz (M) Crimp- / Schraubanschluss (PE), 7-polig+PE 400V, 10A: Typ: Q7/0 Einsatz Bauart: Stifteinsatz (M) Polzahl: 7-polig +PE Beschriftung: 1 - 7 Anschlusstechnik: Crimp- / Schraubanschluss (PE) Bemessungsspannung: Spannung: 400V nach UL: 600V nach CSA: 600V Bemessungsstrom: Strom: 10A Bemessungsstoßspannung: 6kV Verschmutzungsgrad: 3 Isolationswiderstand: >=10Ohm Querschnitt: mm²: 0,14mm² - 2,5mm² AWG: AWG26 - AWG14 Maße: Länge: 39,5mm Breite: 21,0mm Höhe: 21,0mm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: 3A-Gehäuse Werkstoff: Isolierstoff: Polycarbonat (PC) Dichtung: Nitril-Butadien-Kautschuk (NBR) Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Passende D-Crimpkontakte (Stift) versilbert oder vergoldet müssen separat bestellt werden. - Platzsparender und kompakter Aufbau. - Voreilender PE-Kontakt mit Schraubanschluss. - 6fach Kodierung über Kodierstift (114438) möglich. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 7 polig
