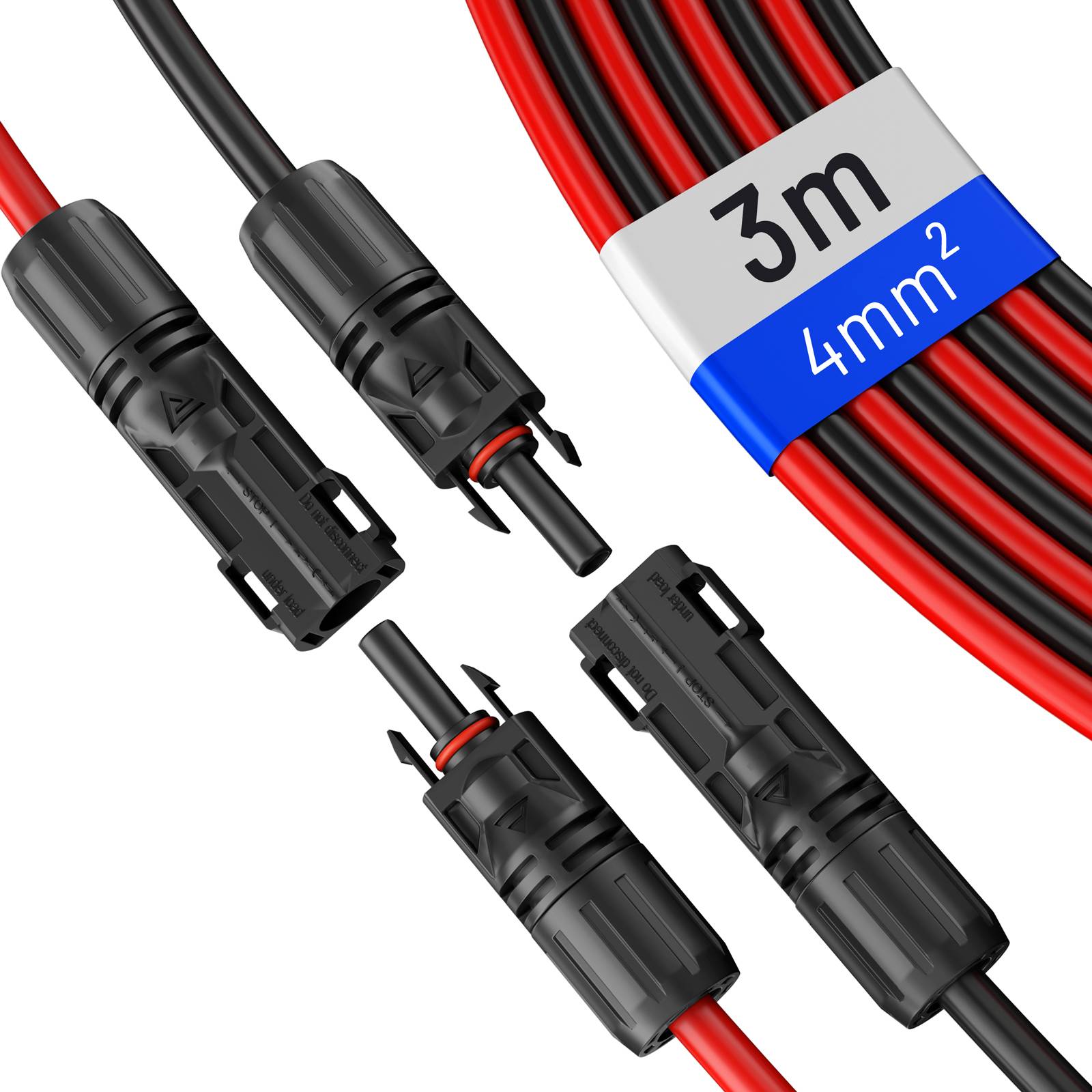

hb-digital 2x 3m Solar Verlängerungskabel 4mm² für PV Anlagen mit 1500V Solarstecker schwarz/rot
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
200 Stück
Verkauf und Versand:
versandkostenfrei ab 67,23 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt (1 m = 1,66 €)
10,00 €
zzgl. MwSt.
5,80 €
Highlights & Details
- Solar Kabel für die Verlegung in trockenen und feuchten Räumen, unter der Erde und auch im Freien unter direkter Sonneneinstrahlung H1Z2Z2-K Kabel Typ mit verzinntem Kupferleiter, Ø 5,60mm (±0,2 mm) Außendurchmesser und 3,09kg/100m Kupfergehalt Witterungsbeständig gegen UV- und mechanische und klimatische Belastungen Doppelt ummantelte Kabel für die Verkabelung und Montage an Photovoltaik Anlagen
Technische Daten
- Außen Ø: 5.60 mm (±0.2 mm) CU Gewicht kg/100m: 3.09 kg Min. Isolationswiderstand AT 20°C: 579 MΩ-km Min. Isolationswiderstand AT 90°C: 0.579 MΩ-km Max. Leitewidersand bei 20°C: 5.09 MΩ/km Leiter Werkstoff: Kupfer, verzinnt Kabeltyp: H1Z2Z2-K Leiterklasse: Klasse 5 Aderisolationswerkstoff: XLPE Außenmantelwerkstoff: XLPE Mantelfarbe: rot Nennspannung U [V]: DC 1500V Nennspannung Uo min/max [V]: AC 600V/1000V Prüfspannung [V]: AC 6,5kV 50Hz (5min) Biegeradius [xØ]: 6 x Ø Betriebstemp. fest min/max [C]: -40 °C bis +90°C Temperatur am Leiter: max. 120 °C Kurzschlusstemperatur: 250 °C 5s Umgebungstemperatur: 60 °C
- Typ
TÜV Rheinland zertifizierte PV Kabel 4mm2 für eine sichere Energieversorgung
- Kabeltyp
H1Z2Z2-K
- Querschnitt (je Ader)
4 mm²
- Halogenfrei
Ja
- Isolationsmaterial
Kupfer
- Besonderheiten
Flammwidrig
- Außen-Ø
5.60 mm
- Nennspannung U0
1000.00 V
- Temperaturbereich, fest verlegt (max.)
90 °C
- Temperaturbereich, fest verlegt (min.)
-40 °C
- Anzahl Adern
1 x
- Abgepackt
Ja
- Prüfspannung
6500 V
- Geschirmt
Ja
- Normen
Brandverhalten: IEC60332-1-2 Cland Br Gehalt: EN 50618 Prüfung der thermischen Beständigkeit: EN60216-1,EN60216-2, TI120
- Meterware
Nein
Beschreibung
Technische Daten:
Aussen O: 5.60 mm (+/- 0.2 mm)
CU Gewicht kg/100m: 3.09 kg
Min. Isolationswiderstand bei 20C: 579 MOhm-km
Min. Isolationswiderstand bei 90C: 0.579 MOhm-km
Max. Leitewidersand bei 20C: 5.09 MOhm/km
Leiter Werkstoff: Kupfer, verzuinnt
Kabeltyp: H1Z2Z2-K
Leiterklasse: Klasse 5
Aderisolationswerkstoff: XLPE
Aussenmantelwerkstoff: XLPE
Mantelfarbe: rot
Nennspannung U [V]: DC 1500V
Nennspannung Uo min/max [V]: AC 600V/1000V
Pruefspannung [V]: AC 6,5kV 50Hz (5min)
Biegeradius [xO]: 6 x O
Betriebstemp. fest min/max [C]: -40 C bis +90 C
Temperatur am Leiter: max. 120 C
Kurzschlusstemperatur: 250 C 5s
Umgebungstemperatur: 60 C
Elektrische Leistung:
Dehnung der Isolierung/des Mantels: 125% nach EN 60811-1-1
Zugfestigkeit der Isolierung/des Mantels: 8.0Mp nach EN 60811-1-1
Schrumpfungsbestaendigkeit: <= 2% nach EN 60811-503
Saeure- und Laugenbestaendigkeit: EN 60811-2-1
Ozonbestaendig: EN50396-8.1.3
UV-bestaendig: EN 50289-4-17
Schlagfestigkeit bei niedriger Temperatur (-40C, 5h): EN 60811-1-4
Brandverhalten: IEC60332-1-2
Cland Br Gehalt: EN 50618
Pruefung der thermischen Bestaendigkeit: EN60216-1, EN60216-2, TI120
Solarkabelstecker:
Stabil, witterungs- und UV-bestaendig
Technische Daten:
Einsatztemperaturbereich: -40 C bis 105 C
Max. Spannung: 1500 V
Schutzgrad: IP68
Bemessungsstrom max.: 39A
Kontaktwiderstand: <= 0.5 mOhm
Kontaktmaterial: Kupfer, verzuinnt
Isolationsmaterial: PPO
Klemmenanschluss: Crimp
Buchsenlaenge: 72 mm
Steckerlaenge: 70 mm
Zusammengesteckt: 120 mm
Aussen O: 5.60 mm (+/- 0.2 mm)
CU Gewicht kg/100m: 3.09 kg
Min. Isolationswiderstand bei 20C: 579 MOhm-km
Min. Isolationswiderstand bei 90C: 0.579 MOhm-km
Max. Leitewidersand bei 20C: 5.09 MOhm/km
Leiter Werkstoff: Kupfer, verzuinnt
Kabeltyp: H1Z2Z2-K
Leiterklasse: Klasse 5
Aderisolationswerkstoff: XLPE
Aussenmantelwerkstoff: XLPE
Mantelfarbe: rot
Nennspannung U [V]: DC 1500V
Nennspannung Uo min/max [V]: AC 600V/1000V
Pruefspannung [V]: AC 6,5kV 50Hz (5min)
Biegeradius [xO]: 6 x O
Betriebstemp. fest min/max [C]: -40 C bis +90 C
Temperatur am Leiter: max. 120 C
Kurzschlusstemperatur: 250 C 5s
Umgebungstemperatur: 60 C
Elektrische Leistung:
Dehnung der Isolierung/des Mantels: 125% nach EN 60811-1-1
Zugfestigkeit der Isolierung/des Mantels: 8.0Mp nach EN 60811-1-1
Schrumpfungsbestaendigkeit: <= 2% nach EN 60811-503
Saeure- und Laugenbestaendigkeit: EN 60811-2-1
Ozonbestaendig: EN50396-8.1.3
UV-bestaendig: EN 50289-4-17
Schlagfestigkeit bei niedriger Temperatur (-40C, 5h): EN 60811-1-4
Brandverhalten: IEC60332-1-2
Cland Br Gehalt: EN 50618
Pruefung der thermischen Bestaendigkeit: EN60216-1, EN60216-2, TI120
Solarkabelstecker:
Stabil, witterungs- und UV-bestaendig
Technische Daten:
Einsatztemperaturbereich: -40 C bis 105 C
Max. Spannung: 1500 V
Schutzgrad: IP68
Bemessungsstrom max.: 39A
Kontaktwiderstand: <= 0.5 mOhm
Kontaktmaterial: Kupfer, verzuinnt
Isolationsmaterial: PPO
Klemmenanschluss: Crimp
Buchsenlaenge: 72 mm
Steckerlaenge: 70 mm
Zusammengesteckt: 120 mm
Lieferumfang
- 1x 3m 4mm² schwarz mit Solarstecker und Solarbuchse 1x 3m 4mm² rot Solarkabel mit Solarstecker und Solarbuchse
Hinweise
TÜV Rheinland zertifizierte PV Kabel für eine sichere Energieversorgung H1Z2Z2-K Kabel Typ mit verzinntem Kupferleiter, Ø 5,60mm (±0,2 mm) Außendurchmesser und 3,09kg/100m Kupfergehalt
Systemvoraussetzungen
- Brandverhalten: IEC60332-1-2 Cland Br Gehalt: EN 50618
