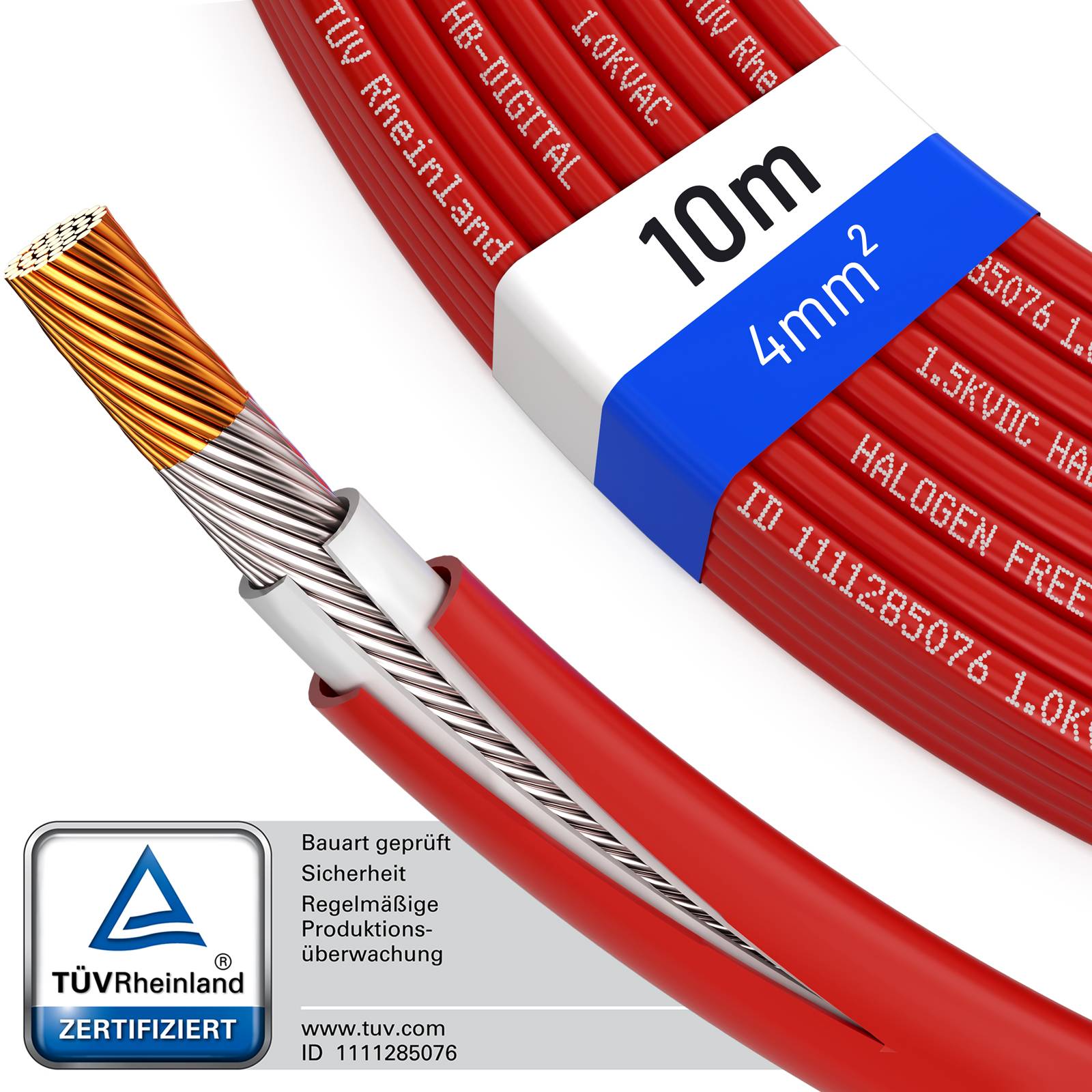

hb-digital Solar Kabel 4mm2 10m TÜV zertifiziertes Solarkabel H1Z2Z2-K für PV Anlagen
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Photovoltaikkabel
Kabeltyp
H1Z2Z2-K
Anzahl Adern
1 x
Querschnitt (je Ader)
4 mm²
Inhalt
10 m
200 Stück
Verkauf und Versand:
versandkostenfrei ab 67,23 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt (1 m = 0,89 €)
8,90 €
zzgl. MwSt.
5,80 €
Highlights & Details
- TÜV Rheinland zertifizierte PV Kabel für eine sichere Energieversorgung Solar Kabel H1Z2Z2-K für die Verlegung in trockenen und feuchten Räumen, unter der Erde und auch im Freien unter direkter Sonneneinstrahlung
Unser Service für Sie
Technische Daten
- TÜV Rheinland zertifizierte PV Kabel für eine sichere Energieversorgung Solar Kabel für die Verlegung in trockenen und feuchten Räumen, unter der Erde und auch im Freien unter direkter Sonneneinstrahlung H1Z2Z2-K Kabel Typ mit verzinntem Kupferleiter, Ø 5,60mm (±0,2 mm) Außendurchmesser und 3,09kg/100m Kupfergehalt Witterungsbeständig gegen UV- und mechanische und klimatische Belastungen Doppelt ummantelte Kabel für die Verkabelung und Montage an Photovoltaik Anlagen
- Produkt-Art
Photovoltaikkabel
- Kabeltyp
H1Z2Z2-K
- Anzahl Adern
1 x
- Querschnitt (je Ader)
4 mm²
- Querschnitt
1 x 4 mm²
- Besonderheiten
Flammwidrig
- Außen-Ø
5.6 mm
- Herstellerfarbe
Rot
- Inhalt
10 m
- Nennspannung
1500 V
- Nennspannung U0
1000.00 V
- Prüfspannung
6500 V
- Isolationsmaterial
Kupfer
- Abgepackt
Ja
- Meterware
Nein
- Halogenfrei
Ja
- Geschirmt
Ja
- Herst.-Teilenr.
6332-002
- Litzenaufbau
4 mm²
- Temperaturbereich, fest verlegt (min.)
-40 °C
- Temperaturbereich, fest verlegt (max.)
90 °C
- RoHS-konform
Ja
- Normen
Brandverhalten: IEC60332-1-2 Cland Br Gehalt: EN 50618 Prüfung der thermischen Beständigkeit: EN60216-1,EN60216-2, TI120
- Typ
Doppelt ummantelte Einzeladern für die Verkabelung von Photovoltaik Anlagen
Dokumente & Downloads
Konformitätserklärung
Konformitätserklärung 871370980 hb-digital Solar Kabel 4mm2 10m TÜV zertifiziertes Solarkabel H1Z2Z2-K für PV Anlagen
Beschreibung
Technische Daten:
Aussen Durchmesser: 5.60 mm plus minus 0.2 mm
CU Gewicht kg pro 100m: 3.09 kg
Leiter Werkstoff: Kupfer, verzinnt
Kabeltyp: H1Z2Z2-K
Leiterklasse: Klasse 5
Aderisolationswerkstoff: XLPE
Aussenmantelwerkstoff: XLPE
Nennspannung U V: DC 1500V
Nennspannung Uo min max V: AC 600V 1000V
Max. zulaessige Betriebsspannung V: DC 1800V
Pruefspannung V: AC 6,5kV 50Hz 5min
Min. Isolationswiderstand AT 20 Grad C: 579 MOhm-km
Min. Isolationswiderstand AT 90 Grad C: 0.579 MOhm-km
Max. Leiterwiderstand bei 20 Grad C: 5.09 MOhm km
Biegeradius: 6 x Durchmesser
Betriebstemperatur fest min max C: -40 Grad C bis +90 Grad C
Temperatur am Leiter: max. 120 Grad C
Kurzschlusstemperatur: 250 Grad C 5s
Umgebungstemperatur: 60 Grad C
Elektrische Leistung:
Dehnung der Isolierung des Mantels: 125 Prozent nach EN 60811-1-1
Zugfestigkeit der Isolierung des Mantels: 8.0Mp nach EN 60811-1-1
Schrumpfungsbestaendigkeit: kleiner gleich 2 Prozent nach EN 60811-503
Saeure- und Laugenbestaendigkeit: EN 60811-2-1
Ozonbestaendig: EN50396-8.1.3
UV-bestaendig: EN 50289-4-17
Schlagfestigkeit bei niedriger Temperatur -40 Grad C, 5h: EN 60811-1-4
Brandverhalten: IEC60332-1-2
Cland Br Gehalt: EN 50618
Pruefung der thermischen Bestaendigkeit: EN60216-1, EN60216-2, TI120
Aussen Durchmesser: 5.60 mm plus minus 0.2 mm
CU Gewicht kg pro 100m: 3.09 kg
Leiter Werkstoff: Kupfer, verzinnt
Kabeltyp: H1Z2Z2-K
Leiterklasse: Klasse 5
Aderisolationswerkstoff: XLPE
Aussenmantelwerkstoff: XLPE
Nennspannung U V: DC 1500V
Nennspannung Uo min max V: AC 600V 1000V
Max. zulaessige Betriebsspannung V: DC 1800V
Pruefspannung V: AC 6,5kV 50Hz 5min
Min. Isolationswiderstand AT 20 Grad C: 579 MOhm-km
Min. Isolationswiderstand AT 90 Grad C: 0.579 MOhm-km
Max. Leiterwiderstand bei 20 Grad C: 5.09 MOhm km
Biegeradius: 6 x Durchmesser
Betriebstemperatur fest min max C: -40 Grad C bis +90 Grad C
Temperatur am Leiter: max. 120 Grad C
Kurzschlusstemperatur: 250 Grad C 5s
Umgebungstemperatur: 60 Grad C
Elektrische Leistung:
Dehnung der Isolierung des Mantels: 125 Prozent nach EN 60811-1-1
Zugfestigkeit der Isolierung des Mantels: 8.0Mp nach EN 60811-1-1
Schrumpfungsbestaendigkeit: kleiner gleich 2 Prozent nach EN 60811-503
Saeure- und Laugenbestaendigkeit: EN 60811-2-1
Ozonbestaendig: EN50396-8.1.3
UV-bestaendig: EN 50289-4-17
Schlagfestigkeit bei niedriger Temperatur -40 Grad C, 5h: EN 60811-1-4
Brandverhalten: IEC60332-1-2
Cland Br Gehalt: EN 50618
Pruefung der thermischen Bestaendigkeit: EN60216-1, EN60216-2, TI120
Lieferumfang
- 1 x 10m Solarkabel 4 mm²
Hinweise
TÜV Rheinland zertifizierte PV Kabel für eine sichere Energieversorgung
Systemvoraussetzungen
- Nennspannung U [V]: DC 1500V Nennspannung Uo min/max [V]: AC 600V/1000V Max. Zulässige Betriebsspannung [V]: DC 1800V Prüfspannung [V]: AC 6,5kV 50Hz (5min) Min. Isolationswiderstand AT 20°C: 579 MΩ-km Min. Isolationswiderstand AT 90°C: 0.579 MΩ-km Max. leiterwiderstand bei 20°C: 5.09 MΩ/km Betriebstemp. fest min/max [C]: -40 °C bis +90°C Temperatur am Leiter : max. 120 °C Kurzschlusstemperatur: 250 °C 5s Umgebungstemperatur: 60 °C
