Hochspannungsnetzgerät 0 ... 2kV 0 ... 0.3A 600W - DP20H-03PH
Hst.-Teile-Nr.:
Bestell-Nr.:
Highlights & Details
Hochspannungsnetzgerät 0 ... 2kV 0 ... 0.3A 600W - DP20H-03PH
- Konnektivität:
- Digitale Kommunikation über RS485, RS422 und RS232.
- Volle Unterstützung des Modbus-RTU Protokolls.
- Statusausgang mit 5V zur Übertragung des Gerätestatus.
- Interlock über eine 5V-Schleife.
- Funktionalität:
- Ausgangswerte von 0 bis 100% einstellbar.
- Betriebsmodi: Konstantspannung (CV) und Konstantstrom (CC) mit automatischer Umschaltung je nach Last.
- Ausgangskonfiguration:
- Potentialfreier Ausgang bei Modellen bis 1500V Ausgangsspannung, kurzschlussfest.
- Dauerbetrieb im Kurzschlussmodus möglich.
- Unterstützung für den Betrieb von zwei Geräten als bipolare Spannungsquelle (nur mit geerdetem Mittelpunkt). Ausgangsseitig Radial- SHV Buchsen.
- Sicherheit:
- Automatische Abschaltung bei Überhitzung, Überspannung oder Überstrom mit Fehleranzeige.
- Möglichkeit zur Deaktivierung oder Sperrung des Frontplanes.
- Erweiterbarkeit:
- Teilweise kompatibel mit Erweiterungsmodulen der AP-Serie.
Eco contribution recycling symbols
Technische Daten
- Produkt-Art
19 Zoll Labornetzgerät, einstellbar
- Technologie
Schaltnetzteil
- Anzahl Ausgänge
1 x
Werksstandard (ohne Zertifikat)
- Abm.
(L x B x H) 34 x 21.3 x 8.8 cm
- Anschlüsse
RS232,RS422,RS485
- Ausgangsleistung
0 ... 600W
- Ausgangsspannung (max.)
2000 V/DC
- Ausgangsspannung (min.)
0 V/DC
- Ausgangsstrom (max.)
0.3 A
- Ausgangsstrom (min.)
0 A
- Eingangsspannung
207 ... 253VAC
- Gewicht
9 kg
- Besonderheiten
fernsteuerbar
- Lastausregelung
≤0.5% + 2 LSB
600 W
- Netzregelung
≤0.1% + 2 LSB
- Typ
Schaltnetzgerät
- Breite
21.3 cm
- Höhe
8.8 cm
- Länge
34 cm
- Tiefe
34 cm
- Restwelligkeit
≤0.1%FS
- Typ
DP20H-03PH
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 917552511 Hochspannungsnetzgerät 0 ... 2kV 0 ... 0.3A 600W - DP20H-03PH
Konformitätserklärung
Konformitätserklärung 917552511 Hochspannungsnetzgerät 0 ... 2kV 0 ... 0.3A 600W - DP20H-03PH
Beschreibung
Bei der Entwicklung von Hochspannungsnetzgeräten der Serie DP-PH wurde besonderer Wert auf Vielseitigkeit, hohe Leistung, Präzision und Stabilität gelegt. Neben den üblichen Grundfunktionen solcher Geräte wie präzise einstellbare Spannungs- und Stromwerte, Überspannungs- und Überstromschutz sowie automatische Umschaltung zwischen den Betriebsarten CC (Konstantstrom/Stromquelle) und CV (Konstantspannung/Spannungsquelle) kann die DP-PH Serie über moderne digitale Schnittstellen RS232, RS485, RS422 gesteuert werden, um Ausgangswerte einzustellen und aufzuzeichnen. Der auf ARM-Architektur basierende digitale Regelkreis bietet schnelle Reaktionszeiten und eine konstante Überwachung der Ausgangswerte, was zu einer hohen Stabilität und Genauigkeit führt. Durch die Unterstützung des Modbus-RTU Protokolls kann das Hochspannungs-Labornetzgerät einfach in eine neue oder bestehende Infrastruktur integriert werden und mit LabView interagieren, wobei es auch absolut unabhängig über Bedienelemente am Frontpaneel betrieben werden kann.
Hochwertige Komponenten und viel Erfahrung in der Entwicklung von Labor- und Industriestromversorgungen ermöglichen kompakte Maße trotz hoher Leistung und Spannung. Intelligente Kühlung reguliert die Drehzahl in Abhängigkeit von eingestellten Ausgangsparametern und Temperatur, sodass das Hochspannungsnetzgerät nur mit einer Erhöhung der Drehzahl reagiert, wenn diese auch wirklich gebraucht wird. Bis zu 1.2 kW Leistung liefern Serie DP-PH Hochspannungs-Labornetzgeräte aus einem 19″ 2HE 1/2 Breite Gehäuse, was die Montage von zwei Geräten nebeneinander in einem 3HE Einschub ermöglicht (mit Adapter). Außerdem können Labornetzgeräte der DP-PH Serie sowohl im Rack montiert als auch freistehend genutzt werden. Passendes Montagezubehör für den Rack-Einbau wird kostenfrei beigelegt.
Achtung: Gehäusegröße kann bei bestimmten Modellen abweichen. Bitte beachten Sie die Angaben im Datenblatt.
Volle Kontrolle:
Weil bei der Entwicklung von Hochspannungsnetzgeräten der DP-PH Serie Laboranwendungen mit hohen Anforderungen an Präzision und Automatisierung im Mittelpunkt standen, werden Labornetzgeräte dieser Serie mit einer umfassenden Software-Suite für Windows 10 & 11 ausgeliefert. Ob einfache Einstellung und Überwachung der Ausgangswerte oder Programmierung sich wiederholender komplexer Spannungs-/Stromkurven – alles ist schnell und unkompliziert erledigt. Die Anbindung des Netzgerätes kann über RS485, RS232 oder RS422 erfolgen, und die Kommunikation über Modbus-RTU garantiert niedrige Latenzen und eine zuverlässige Datenübertragung.
Digitale Schnittstellen RS232, RS422 & RS485 (Standard):

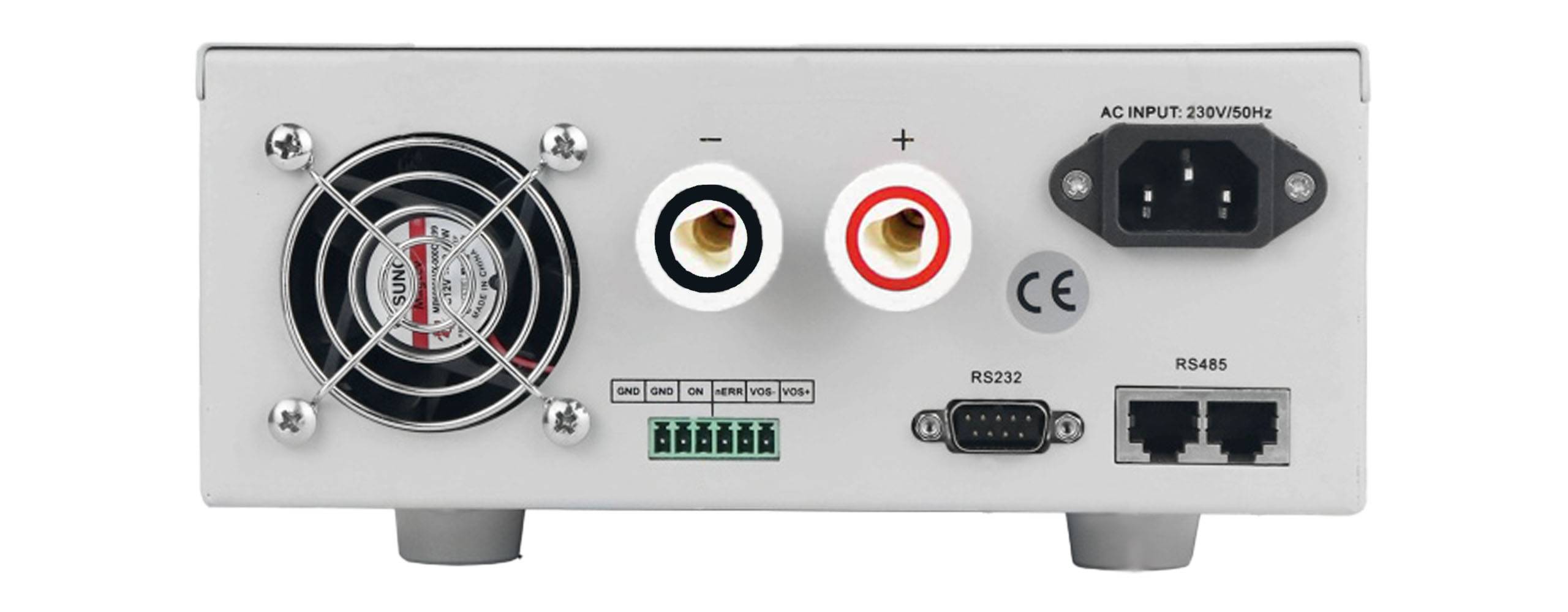

Serienmäßig ausgestattet mit RS232, RS422 und RS485 bei voller Modbus-RTU Unterstützung lassen sich Hochspannungsnetzgeräte der DP-PH Serie schnell und effektiv in Ihre bestehende Infrastruktur einbinden. Ein analoger Statusausgang (Fehler/Normal) und Interlock-Schleife sind ebenfalls standardmäßig verfügbar.
Interlock (Standard):
Analoger Eingang (Schleife) zur Fernsteuerung des Ausgangsstatus des Labornetzgerätes (Blockiert/Frei) über eine potentialfreie 5V Schleife.
Analoger Statusausgang (Standard):
Der analoge Statusausgang ermöglicht die Überwachung der Funktion des Labornetzgerätes über eine 2-Pin-Leitung mit zwei Zuständen: 0V Fehler / 5V Funktion.
Weitere Informationen finden Sie bei uns auf der Webseite: www.laborance.de
Hochwertige Komponenten und viel Erfahrung in der Entwicklung von Labor- und Industriestromversorgungen ermöglichen kompakte Maße trotz hoher Leistung und Spannung. Intelligente Kühlung reguliert die Drehzahl in Abhängigkeit von eingestellten Ausgangsparametern und Temperatur, sodass das Hochspannungsnetzgerät nur mit einer Erhöhung der Drehzahl reagiert, wenn diese auch wirklich gebraucht wird. Bis zu 1.2 kW Leistung liefern Serie DP-PH Hochspannungs-Labornetzgeräte aus einem 19″ 2HE 1/2 Breite Gehäuse, was die Montage von zwei Geräten nebeneinander in einem 3HE Einschub ermöglicht (mit Adapter). Außerdem können Labornetzgeräte der DP-PH Serie sowohl im Rack montiert als auch freistehend genutzt werden. Passendes Montagezubehör für den Rack-Einbau wird kostenfrei beigelegt.
Achtung: Gehäusegröße kann bei bestimmten Modellen abweichen. Bitte beachten Sie die Angaben im Datenblatt.
Volle Kontrolle:
Weil bei der Entwicklung von Hochspannungsnetzgeräten der DP-PH Serie Laboranwendungen mit hohen Anforderungen an Präzision und Automatisierung im Mittelpunkt standen, werden Labornetzgeräte dieser Serie mit einer umfassenden Software-Suite für Windows 10 & 11 ausgeliefert. Ob einfache Einstellung und Überwachung der Ausgangswerte oder Programmierung sich wiederholender komplexer Spannungs-/Stromkurven – alles ist schnell und unkompliziert erledigt. Die Anbindung des Netzgerätes kann über RS485, RS232 oder RS422 erfolgen, und die Kommunikation über Modbus-RTU garantiert niedrige Latenzen und eine zuverlässige Datenübertragung.
Digitale Schnittstellen RS232, RS422 & RS485 (Standard):
Serienmäßig ausgestattet mit RS232, RS422 und RS485 bei voller Modbus-RTU Unterstützung lassen sich Hochspannungsnetzgeräte der DP-PH Serie schnell und effektiv in Ihre bestehende Infrastruktur einbinden. Ein analoger Statusausgang (Fehler/Normal) und Interlock-Schleife sind ebenfalls standardmäßig verfügbar.
Interlock (Standard):
Analoger Eingang (Schleife) zur Fernsteuerung des Ausgangsstatus des Labornetzgerätes (Blockiert/Frei) über eine potentialfreie 5V Schleife.
Analoger Statusausgang (Standard):
Der analoge Statusausgang ermöglicht die Überwachung der Funktion des Labornetzgerätes über eine 2-Pin-Leitung mit zwei Zuständen: 0V Fehler / 5V Funktion.
Weitere Informationen finden Sie bei uns auf der Webseite: www.laborance.de
Hinweise
Das Gerät ist für den professionellen Gebrauch bestimmt und sollte nur von qualifiziertem Personal und in entsprechender Umgebung betrieben werden.
- Auftragsbezogene FertigungBitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
