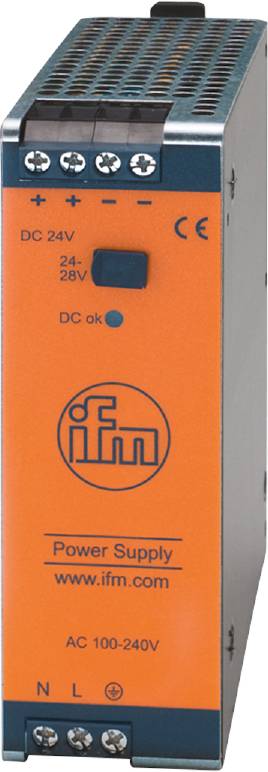

ifm Electronic DN4012 Netzteil DN4012 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Netzteil
Typ
DN4012
Betriebsspannung max.
230 V/AC
Betriebsspannungsbereich
230 V/AC (max)
Inhalt
1 St.
Datenblatt (PDF)
Highlights & Details
ifm DN4012 Schaltnetzteil 24 V DC
- Für die geregelte Stromversorgung von Steuerungen, Sensoren, Aktuatoren und Industrieelektronik
- Geringe Verlustleistung dank hohem Wirkungsgrad
- Hohe Netzausfallüberbrückungszeit
- Besonders platzsparende Bauform
- Hohe Leistungsreserven
Unser Service für Sie
Technische Daten
- Abmessungen [mm]: 124 x 40 x 122,5
- Anzahl Ausgangsstromkreise: 1
- Anzeige: DC ok: 1 x LED
- Umgebungstemperatur-1 [°C]: -25...70
- Ausgangsleistung (dauerhaft) [W]: 120
- Ausgangsleistung (kurzzeitig) [W]: 144
- Ausgangsspannung [V]: einstellbar; Ausgangsspannung gemäß SEL, PEL
- Ausgangsspannung DC [V]: 24...28
- Betriebsspannung [V]: automatische Bereichsumschaltung
- Betriebsspannungstoleranz [%]: 10
- Betriebsspannungstoleranz 2 [%]: 10
- Derating [W/K]: 3 (60...70 °C)
- Eingangsspannungsbereich AC [V]: 100...120 / 200...240; (automatische Bereichsumschaltung)
- Eingangsstrom (Nennspannung 120 V AC / 60 Hz) [A]: 2.05
- Eingangsstrom (Nennspannung 230 V AC / 50 Hz) [A]: 1.23
- Einschaltspitzenstrom (Nennspannung 120 V AC / 60 Hz) [A]: 3
- Einschaltspitzenstrom (Nennspannung 230 V AC / 50 Hz) [A]: 3
- Einschaltstrombegrenzung: ja
- Externe Eingangsabsicherung: ≤ B-10 A / ≤ C-6 A
- Frequenz AC [Hz]: 47...64
- Gewicht [g]: 594.500
- Konfektionierbarer Anschluss / Klemmen: Schraubklemmen:
- Kurzschlussfest: ja
- Lagertemperatur [°C]: -40...85
- Leistungsfaktor (Nennspannung 120 V AC / 60 Hz): 0.56
- Leistungsfaktor (Nennspannung 230 V AC / 50 Hz): 0.47
- Leistungsreserve [%]: 20
- Max. Ausgangsstrom bei max. Ausgangsspannung [A]: 4.3
- Max. Ausgangsstrom bei min. Ausgangsspannung [A]: 5
- Max. Ausgangsstrom kurzzeitig bei max. Ausgangsspannung [A]: 5.1
- Max. Ausgangsstrom kurzzeitig bei min. Ausgangsspannung [A]: 6
- Max. Restwelligkeit [mV]: 50
- Max. zulässige relative Luftfeuchtigkeit [%]: 95; (IEC 60068-2-30)
- Montageart: Tragschiene; (TH35 (EN 60715))
- Nennspannung AC [V]: < 230
- Netzausfallüberbrückungszeit (Nennspannung 120 V AC / 60 Hz) [ms]: 80
- Netzausfallüberbrückungszeit (Nennspannung 230 V AC / 50 Hz) [ms]: 78
- Parallelschaltung von Ausgängen möglich: nein
- Rückspeisefestigkeit [V]: 35
- Schutzart: IP 20; (EN 60529)
- Schutzklasse: I; (IEC 61140)
- Serienschaltung von Ausgängen möglich: ja
- Überlastfest: ja
- Überlastverhalten: Ausgangsstrom konstant
- Überspannungsschutz: ja; (< 39 DC)
- Verlustleistung (Nennspannung 120 V AC / 60 Hz) [W]: 14.5
- Verlustleistung (Nennspannung 230 V AC / 50 Hz) [W]: 13.2
- Verschmutzungsgrad: 2; (IEC 62103: leitfähige Verschmutzung nicht zulässig)
- Wirkungsgrad (Nennspannung 120 V AC / 60 Hz) [%]: 89.4
- Wirkungsgrad (Nennspannung 230 V AC / 50 Hz) [%]: 90.2
- Produkt-Art
Netzteil
- Typ
DN4012
- Betriebsspannung max.
230 V/AC
- Betriebsspannungsbereich
230 V/AC (max)
- Inhalt
1 St.
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3320429 ifm Electronic DN4012 Netzteil DN4012 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3320429 ifm Electronic DN4012 Netzteil DN4012 1 St.
Beschreibung
ifm DN4012 Schaltnetzteil 24 V DC
