ifm Electronic Druckluftzähler SD6020 SD6020 Betriebsspannung (Bereich): 18

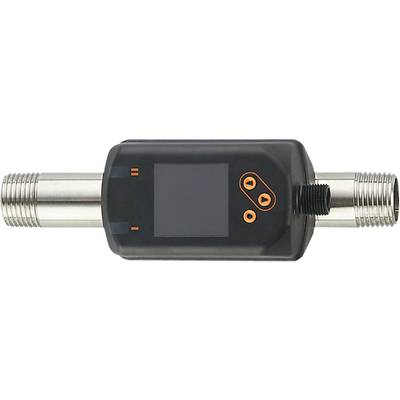

Kleines schwarzes elektronisches Gerät mit Bildschirm in der Mitte, umgeben von vier orangen Tasten an der rechten Seite.

Abbildung ähnlich

Produkt-Art

Druckluftzähler

Betriebsspannung min.

18 V/DC

Betriebsspannung max.

30 V/DC

Typ

SD6020

Betriebsspannungsbereich

18 - 30 V/DC

Datenblatt (PDF)

Lieferung Di., 22. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (390,76 € / Stück)

390,76 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

ifm SD6020 Druckluftzähler

Präzise Messung von Durchfluss, Verbrauch und Mediumtemperatur
Hohe Reproduzierbarkeit und Messdynamik
Für die Erfassung von Betriebsdruckluft
Rot-Grün-Wechselanzeige zur eindeutigen Markierung von Gut-Bereichen
Optimale Ausrichtung durch Drehbarkeit des Displays
Komfortable Bedienung über Tasten oder Parametrierung über IO-Link

Technische Daten

Analogausgang Strom [mA]: 4...20; (skalierbar)
Analogendpunkt - Temperaturueberwachung [°C]: 4...60
Analogendpunkt - Temperaturueberwachung [°F]: 39,2...140
Analogendpunkt AEP [l/min]: 250...1250
Analogendpunkt AEP [m/s]: 20...99,8
Analogendpunkt AEP [m³/h]: 15...75
Analogstartpunkt - Temperaturueberwachung [°C]: -10...46
Analogstartpunkt - Temperaturueberwachung [°F]: 14...114,8
Analogstartpunkt ASP [l/min]: 0...1000
Analogstartpunkt ASP [m/s]: 0...79,8
Analogstartpunkt ASP [m³/h]: 0...60
Ansprechdynamik T05 / T09 - Temperaturueberwachung [s]: T09 = 0,5
Ansprechzeit [s]: 0,1; (dAP = 0)
Anzahl der analogen Ausgänge: 1
Anzahl der digitalen Ausgänge: 2
Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
Anzeige: : Farb-Display 1,44", 128 x 128 Pixel; : 2 x LED, gelb
Anzeigebereich - Temperaturueberwachung [°C]: -24...74
Anzeigebereich - Temperaturueberwachung [°F]: -11,2...165,2
Anzeigebereich [l/min]: 0...1500
Anzeigebereich [m/s]: 0...119,8
Anzeigebereich [m³/h]: 0...90
Anzeigebereich - Durchflussmengenueberwachung [m³]: 0...100000000
Anzeigebereich - Durchflussmengenueberwachung [scf]: 0...353146667,2
Druckfestigkeit [MPa]: 1.6
Impulslänge - Durchflussmengenueberwachung [s]: 0,002...2
IO-Link Revision: 1.1
Min. Berstdruck [MPa]: 6.4
SDCI-Norm: IEC 61131-9 CDV
Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
Umgebungstemperatur-1 [°C]: 0...60
Wiederholgenauigkeit: ± 1,5 % MW
Applikation: für den industriellen Einsatz
Auflösung [l/min]: 1
Auflösung [m/s]: 0.1
Auflösung [m³/h]: 0.05
Auflösung - Temperaturueberwachung [°C]: 0.2
Auflösung - Temperaturueberwachung [°F]: 0.5
Ausführung Kurzschlussschutz: getaktet
Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
Ausgangssignal: Schaltsignal; Analogsignal; Impulssignal; IO-Link; (konfigurierbar)
Benötigte Masterportklasse: A
Bereitschaftsverzögerungszeit [s]: 1
Betriebsspannung [V]: 18...30 DC; (nach SEL/PEL)
Dämpfung Prozesswert dAP [s]: 0...5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 150; (je Ausgang)
Druckfestigkeit [bar]: 16
Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für stabile Gase der Fluidgruppe 2
Eingänge: Zählerreset
Elektrische Ausführung: PNP/NPN
Genauigkeit - Temperaturueberwachung [K]: ± 0,5; (bei Medienströmung in den Grenzen des Strömungsmessbereichs)
Genauigkeit (im Messbereich): ± (15 % MW + 1,5 % MEW); (maximal erreichbarer Wert für Luftqualität Klasse 344 (DIN8573-1:2010); bei Verwendung von Rohren der Toleranzklasse T3 / T4; Einlauf- und Auslaufstrecken ohne Kanten- und Durchmessersprünge; Rohrinnenfläche gratfrei)
Gewicht [g]: 546.500
Impulsausgang: Verbrauchsmengen-Zähler
Impulswertigkeit - Durchflussmengenueberwachung [m³]: 0,001...10000000
Impulswertigkeit - Durchflussmengenueberwachung [scf]: 0,05...353146667,2
In Schritten von - Durchflussmengenueberwachung [m³]: 0,0001
In Schritten von - Durchflussmengenueberwachung [scf]: 0,005
In Schritten von - Temperaturueberwachung [°C]: 0.1
In Schritten von - Temperaturueberwachung [°F]: 0.1
Kommunikationsschnittstelle: IO-Link
Kurzschlussschutz: ja
Lagertemperatur [°C]: -20...85
MAWP bei Applikationen gemäß CRN [bar]: 16
Max. Bürde [Ω]: 500
max. Spannungsabfall Schaltausgang DC [V]: 2,5
Max. zulässige relative Luftfeuchtigkeit [%]: 90
Medien: Betriebsdruckluft
Mediumtemperatur [°C]: -10...60
Messbereich [l/min]: 4...1250
Messbereich [m/s]: 0,3...99,8
Messbereich [m³/h]: 0,25...75
Messbereich - Durchflussmengenueberwachung [m³]: 0...100000000
Messbereich - Durchflussmengenueberwachung [scf]: 0...353146667,2
Messbereich - Temperaturueberwachung [°C]: -10...60
Messbereich - Temperaturueberwachung [°F]: 14...140
Min. Berstdruck [bar]: 64
Min. Prozesszykluszeit [ms]: 5.9
MTTF: 195
Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Strom-/Impulsausgang; Display drehbar / abschaltbar; Anzeigeeinheit; Totalisator
Profile: Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)
Prozessanschluss: Gewindeanschluss R 1/2 DN15
Prozessdaten analog: 6
Prozessdaten binär: 2
Rückschaltpunkt rP [l/min]: 5...1243
Rückschaltpunkt rP [m/s]: 0,4...99,3
Rückschaltpunkt rP [m³/h]: 0,28...74,6
Rückschaltpunkt rP - Temperaturueberwachung [°C]: -10...59,7
Rückschaltpunkt rP - Temperaturueberwachung [°F]: 14...139,4
Schaltpunkt SP [l/min]: 11...1250
Schaltpunkt SP [m/s]: 0,9...99,8
Schaltpunkt SP [m³/h]: 0,65...74,97
Schaltpunkt SP - Durchflussmengenueberwachung [m³]: 0,001...10000000
Schaltpunkt SP - Durchflussmengenueberwachung [scf]: 0,05...353146667,2
Schaltpunkt SP - Temperaturueberwachung [°C]: -9,7...60
Schaltpunkt SP - Temperaturueberwachung [°F]: 14,6...140
Schleichmengenunterdrückung LFC [l/min]: 1...13
Schleichmengenunterdrückung LFC [m/s]: 0,1...1,1
Schleichmengenunterdrückung LFC [m³/h]: 0,09...0,8
Schrittweite [l/min]: 1
Schrittweite [m/s]: 0,1
Schrittweite [m³/h]: 0,01
Schutzart: IP 65; IP 67
Schutzklasse: III
SIO-Mode: ja
Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A
Stromaufnahme [mA]: < 80
Temperaturkoeffizient [1/K]: ± 0,07 % MW
Überlastfest: ja
Verpolungsschutz: ja
Werkstoffe in Kontakt mit dem Medium: 1.4301 (Edelstahl / 304); 1.4305 (Edelstahl / 303); FKM; Keramik glaspassiviert; PPS GF40; Acrylat
