ifm Electronic Drucksensor 1 St. PN2569 -50 kPa bis 50 kPa M12 1 Öffner, 1 Schließer, Analog
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Drucksensor
Anschluss
M12
Ausführung
Vakuum
Relativdruck
Messbereich (Druck) (max.)
50 kPa
Betriebsspannung max.
30 V/DC
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
676,47 €
3
2% = 16,49 €
659,98 €
5
3% = 21,98 €
654,49 €
10
4% = 27,48 €
648,99 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (676,47 € / Stück)
676,47 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details

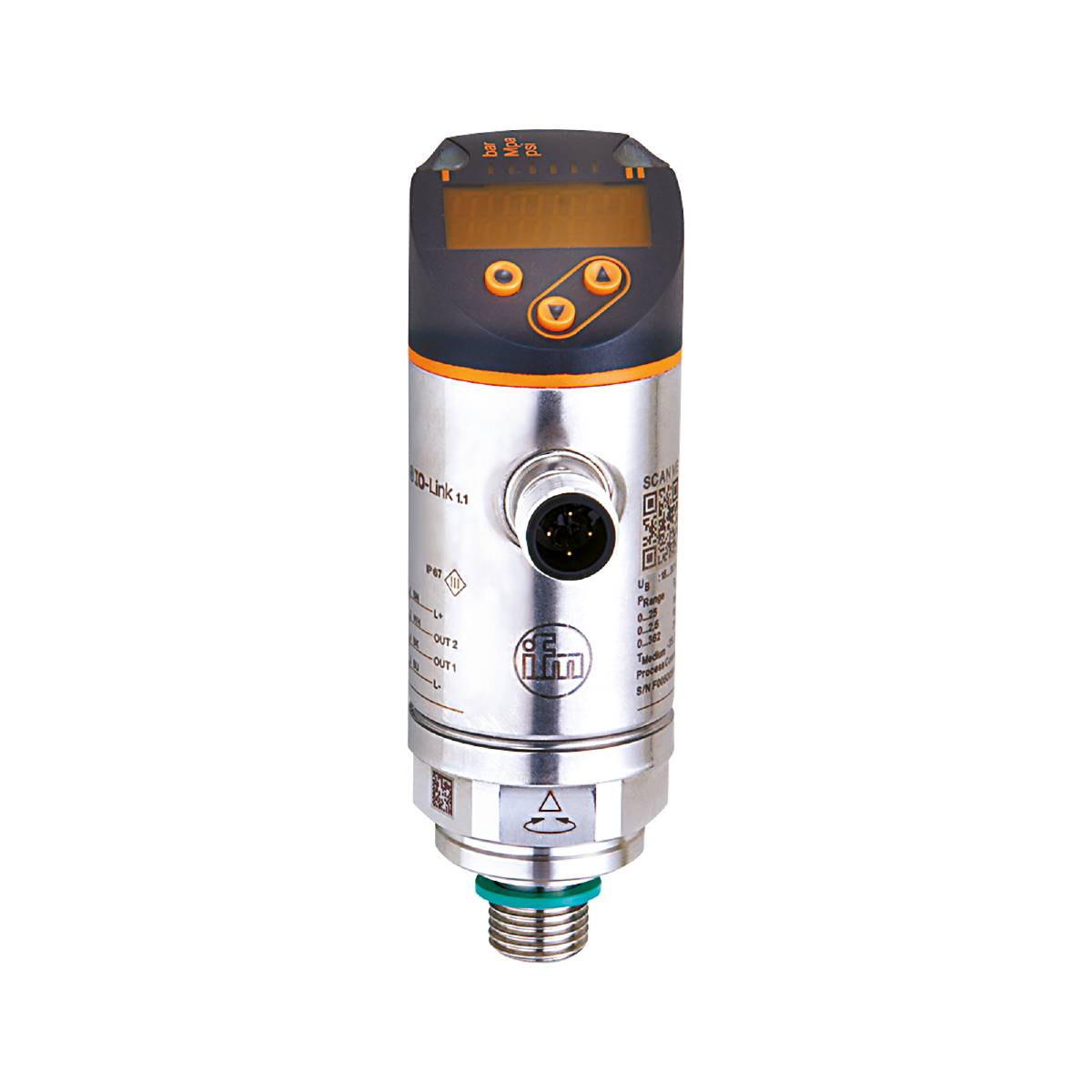

ifm PN2569 Elektronischer Drucksensor
- Zwei Schaltausgänge, davon einer als IO-Link und einer als Analogausgang programmierbar
- Rot-Grün-Wechselanzeige zur eindeutigen Markierung von Gut-Bereichen
- Optimale Ausrichtung durch Drehbarkeit des Prozessanschlusses
- Langzeitstabil dank hoher Überlastfestigkeit
- Robuste Ausführung für den Einsatz in rauer Industrieumgebung
- Komfortable Bedienung über Tasten oder Parametrierung über IO-Link
Eco contribution recycling symbols
Technische Daten
- Analogausgang Spannung [V]: 0...10; (skalierbar 1:5)
- Analogausgang Strom [mA]: 4...20; (skalierbar 1:5)
- Analogendpunkt [inH2O]: -120...201
- Analogendpunkt [kPa]: -30...50
- Analogendpunkt [mbar]: -300...500
- Analogendpunkt [psi]: -4,36...7,26
- Analogstartpunkt [inH2O]: -201...120
- Analogstartpunkt [kPa]: -50...30
- Analogstartpunkt [mbar]: -500...300
- Analogstartpunkt [psi]: -7,26...4,36
- Ansprechzeit [ms]: < 1,5
- Anzahl der analogen Ausgänge: 1
- Anzahl der digitalen Ausgänge: 2
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
- Anzeige: Anzeigeeinheit: 3 x LED, grün (bar, psi, MPa); Schaltzustand: 2 x LED, gelb; Messwerte: alphanumerische Anzeige, rot / grün 4-stellig
- Druckfestigkeit [psi]: 145
- IO-Link Revision: 1.1
- Kennlinienabweichung: < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung)
- Messelement: keramisch-kapazitive Druckmesszelle
- Schaltpunktgenauigkeit Spanne: < ± 0,4; (Turn down 1:1)
- SDCI-Norm: IEC 61131-9
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: -25...80
- Wiederholgenauigkeit Prozent-Spanne: < ± 0,1; (bei Temperaturschwankungen < 10 K; Turn down 1:1)
- Anzugsdrehmoment [Nm]: 25...35; (empfohlenes Drehmoment; Abhängig von Schmierung, Dichtung und Druckbelastung)
- Applikation: für den industriellen Einsatz
- Ausführung Kurzschlussschutz: getaktet
- Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
- Ausgangssignal: Schaltsignal; Analogsignal; IO-Link; (konfigurierbar)
- Benötigte Masterportklasse: A; (wenn PIN 2 nicht verbunden: B)
- Bereitschaftsverzögerungszeit [s]: 0,3
- Besondere Eigenschaft: Vergoldete Kontakte
- Betriebsspannung [V]: 18...30 DC; (nach SEL/PEL)
- Dämpfung Analogausgang dAA [s]: 0...4
- Dämpfung Prozesswert dAP [s]: 0...4
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 250
- Dichtung Prozessanschluss: FKM (DIN EN ISO 1179-2)
- Drosselelement vorhanden: nein (nachrüstbar)
- Druckart: Relativdruck; Vakuum
- Druckfestigkeit [kPa]: 1000
- Druckfestigkeit [mbar]: 10000
- Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
- Einstellbare Verzögerungszeit dS, dr [s]: 0...50
- Elektrische Ausführung: PNP/NPN
- Gesamtzahl Ausgänge: 2
- Gewicht [g]: 263.500
- Hinweise zur Genauigkeit / Abweichung: Schaltpunktgenauigkeit, Kennlinienabweichung unter DNVGL: < ± 1%
- Hystereseabweichung: < ± 0,1; (Turn down 1:1)
- In Schritten von - Factory setting / CMPT = 2 [inH2O]: 1
- In Schritten von - Factory setting / CMPT = 2 [kPa]: 0.2
- In Schritten von - Factory setting / CMPT = 2 [mbar]: 2
- In Schritten von - Factory setting / CMPT = 2 [psi]: 0.02
- In Schritten von - Status_B High Resolution / CMPT = 3 [inH2O]: 1
- In Schritten von - Status_B High Resolution / CMPT = 3 [kPa]: 0.1
- In Schritten von - Status_B High Resolution / CMPT = 3 [mbar]: 1
- In Schritten von - Status_B High Resolution / CMPT = 3 [psi]: 0.01
- IO-Link Funktionen (azyklisch) - Factory setting / CMPT = 2: Anwendungsspezifische Markierung
- IO-Link Funktionen (azyklisch) - Status_B High Resolution / CMPT = 3: Anwendungsspezifische Markierung
- IO-Link-Auflösung Druck - Factory setting / CMPT = 2 [mbar]: 1
- IO-Link-Auflösung Druck - Status_B High Resolution / CMPT = 3 [mbar]: 0.5
- Kommunikationsschnittstelle: IO-Link
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -40...100
- Langzeitstabilität: < ± 0,05; (Turn down 1:1; pro 6 Monate)
- Max. Anstiegszeit Analogausgang [ms]: 3
- Max. Bürde [Ω]: 500
- max. Spannungsabfall Schaltausgang DC [V]: 2
- Medien: Flüssige und gasförmige Medien
- Mediumtemperatur [°C]: -25...80
- Messbereich [bar]: -0,5...0,5
- Messbereich [inH2O]: -201...201
- Messbereich [kPa]: -50...50
- Messbereich [mbar]: -500...500
- Messbereich [psi]: -7,26...7,26
- Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [inH2O]: 2
- Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [kPa]: 0.6
- Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [mbar]: 6
- Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [psi]: 0.06
- Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [inH2O]: 2
- Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [kPa]: 0.5
- Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [mbar]: 5
- Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [psi]: 0.06
- Min. Berstdruck [kPa]: 3000
- Min. Berstdruck [mbar]: 30000
- Min. Berstdruck [psi]: 450
- Min. Druckzyklen: 100 Millionen
- Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
- Min. Lastwiderstand [Ω]: 2000
- Min. Prozesszykluszeit - Factory setting / CMPT = 2 [ms]: 2.3
- Min. Prozesszykluszeit - Status_B High Resolution / CMPT = 3 [ms]: 3
- MTTF: 138
- Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Schalt-/Rückschaltverzögerung; Dämpfung; Anzeigeeinheit; Strom-/Spannungsausgang
- Profile - Factory setting / CMPT = 2: Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
- Profile - Status_B High Resolution / CMPT = 3: Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
- Prozessanschluss: Gewindeanschluss G 1/4 Außengewinde (DIN EN ISO 1179-2); Innengewinde:M5
- Rückschaltpunkt rP - Factory setting / CMPT = 2 [inH2O]: -200...199
- Rückschaltpunkt rP - Factory setting / CMPT = 2 [kPa]: -49,8...49,6
- Rückschaltpunkt rP - Factory setting / CMPT = 2 [mbar]: -498...496
- Rückschaltpunkt rP - Factory setting / CMPT = 2 [psi]: -7,22...7,2
- Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [inH2O]: -200...199
- Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [kPa]: -49,8...49,6
- Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [mbar]: -498...496
- Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [psi]: -7,22...7,16
- Schaltfrequenz DC [Hz]: < 500
- Schaltpunkt SP - Factory setting / CMPT = 2 [inH2O]: -198...201
- Schaltpunkt SP - Factory setting / CMPT = 2 [kPa]: -49,4...50
- Schaltpunkt SP - Factory setting / CMPT = 2 [mbar]: -494...500
- Schaltpunkt SP - Factory setting / CMPT = 2 [psi]: -7,16...7,26
- Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [inH2O]: -198...201
- Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [kPa]: -49,4...50
- Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [mbar]: -494...500
- Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [psi]: -7,16...7,25
- Schutzart: IP 65; IP 67
- Schutzklasse: III
- SIO-Mode: ja
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: < 35
- Temperaturkoeffizient Nullpunkt: < ± 0,2; (-0...80 °C)
- Temperaturkoeffizient Spanne: < ± 0,2; (-0...80 °C)
- Überlastfest: ja
- Vakuumfestigkeit [mbar]: -1000
- Verpolungsschutz: ja
- Watchdog integriert: ja
- Werkstoffe in Kontakt mit dem Medium: 1.4404 (Edelstahl / 316L); Al2O3 (96 %; Keramik); FKM
- Produkt-Art
Drucksensor
- Typ
PN2569
- Anschluss
M12
- Ausführung
Vakuum
Relativdruck
- Ansprechzeit
1.5 ms
- Ausgänge
PNP
NPN
- Ausgangssignal (min.)
4 mA
- Ausgangssignal (max.)
20 mA
- Schnittstellen
IO-Link
- Genauigkeit
0.25 %
- Messbereich (Druck) (min.)
-50 kPa
- Messbereich (Druck) (max.)
50 kPa
- Messbereich (Druck)
-50 kPa bis 50 kPa
- Betriebsspannung min.
18 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
18 - 30 V/DC
- Betriebsstrom
35 mA
- Kontaktart
1 Öffner
1 Schließer
Analog
- Berst-Druck
450 psi
- Schlauch-Anschluss
G1/4 AG
M5 IG
- Min. Temperatur
-25 °C
- Max. Temperatur
80 °C
- Gewicht
263.500 g
- RoHS-konform
Ja
- Inhalt
1 St.
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3321445 ifm Electronic Drucksensor 1 St. PN2569 -50 kPa bis 50 kPa M12 1 Öffner, 1 Schließer, Analog
Beschreibung
ifm PN2569 Elektronischer Drucksensor
Lieferumfang
- Geliefert wird: Ifm Electronic Drucksensor elektronisch PN2569, Verpackungseinheit: 1 Stk., EAN: 4021179292481
