ifm Electronic Drucksensor 1 St. PN3570 0 MPa bis 40 MPa M12 1 Öffner, 1 Schließer, Analog kaufen

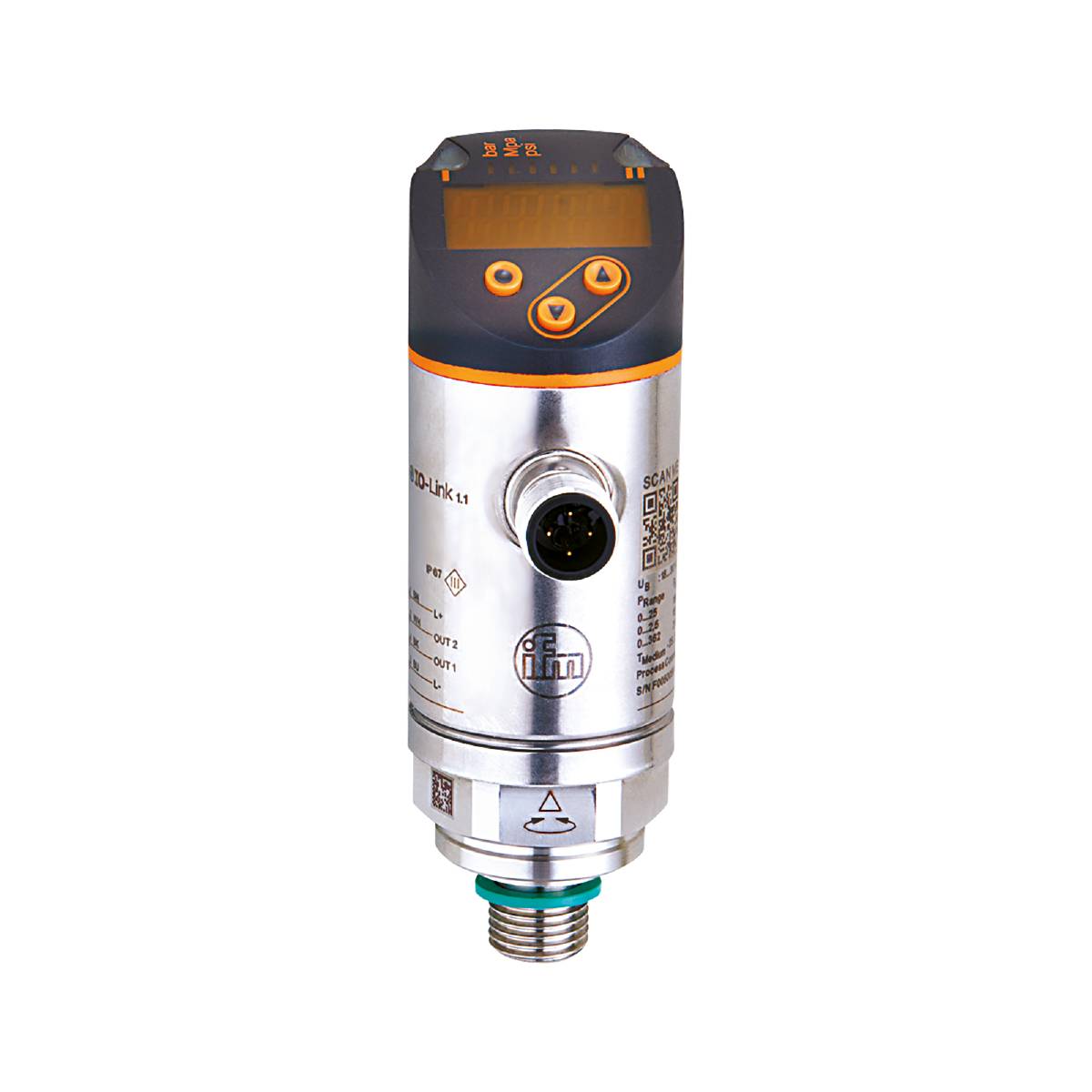

Ein digitaler Drucksensor mit Display, Metallschaft und Anschlussgewinde. Geeignet zur Überwachung von Druck in industriellen Anwendungen.

Abbildung ähnlich

Produkt-Art

Drucksensor

Anschluss

M12

Ausführung

Überdruck

Messbereich (Druck) (max.)

40 MPa

Betriebsspannung max.

30 V/DC

Datenblatt (PDF)

Sofort-Lieferung Do., 3. Sept.

1 Stück

Verkauf und Versand:

Automation24 AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

385,80 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 1 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Di., 15. Sept.

Kostenfreier Versand

634,45 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

ifm PN3570 Elektronischer Drucksensor

Programmierbarer Schaltausgang mit IO-Link und Analogausgang
Rot-Grün-Wechselanzeige zur eindeutigen Markierung von Gut-Bereichen
Optimale Ausrichtung durch Drehbarkeit des Prozessanschlusses
Langzeitstabil dank hoher Überlastfestigkeit
Robuste Ausführung für den Einsatz in rauer Industrieumgebung
Komfortable Bedienung über Tasten oder Parametrierung über IO-Link

Technische Daten

Analogausgang Spannung [V]: 0...10
Analogausgang Strom [mA]: 4...20
Ansprechzeit [ms]: < 3
Anzahl der analogen Ausgänge: 1
Anzahl der digitalen Ausgänge: 1
Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
Anzeige: Anzeigeeinheit: 3 x LED, grün (bar, psi, MPa); Schaltzustand: 1 x LED, gelb; Messwerte: alphanumerische Anzeige, rot / grün 4-stellig
Druckfestigkeit [MPa]: 80
Druckfestigkeit [psi]: 11580
In Schritten von - Factory setting / CMPT = 2 [MPa]: 0.2
In Schritten von - Status_B High Resolution / CMPT = 3 [MPa]: 0.1
IO-Link Revision: 1.1
Kennlinienabweichung: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung)
Messbereich [MPa]: 0...40
Messelement: metallische Dünnfilmzelle
Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [MPa]: 0.2
Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [MPa]: 0.2
Min. Berstdruck [MPa]: 170
Rückschaltpunkt rP - Factory setting / CMPT = 2 [MPa]: 0,2...39,8
Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [MPa]: 0,1...39,8
Schaltpunkt SP - Factory setting / CMPT = 2 [MPa]: 0,4...40
Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [MPa]: 0,3...40
Schaltpunktgenauigkeit Spanne: < ± 0,5
SDCI-Norm: IEC 61131-9
Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
Umgebungstemperatur-1 [°C]: -25...80
Wiederholgenauigkeit Prozent-Spanne: < ± 0,1; (bei Temperaturschwankungen < 10 K)
Anzugsdrehmoment [Nm]: 25...35; (empfohlenes Drehmoment; Abhängig von Schmierung, Dichtung und Druckbelastung)
Applikation: für den industriellen Einsatz
Ausführung Kurzschlussschutz: getaktet
Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
Ausgangssignal: Schaltsignal; Analogsignal; IO-Link; (konfigurierbar)
Benötigte Masterportklasse: A
Bereitschaftsverzögerungszeit [s]: 0,3
Besondere Eigenschaft: Vergoldete Kontakte
Betriebsspannung [V]: 18...30 DC; (nach SEL/PEL)
Dämpfung Analogausgang dAA [s]: 0...4
Dämpfung Prozesswert dAP [s]: 0...4
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 150; (200 (...60 °C) 250 (...40 °C))
Dichtung Prozessanschluss: FKM (DIN EN ISO 1179-2)
Drosselelement vorhanden: nein (nachrüstbar)
Druckart: Relativdruck
Druckfestigkeit [bar]: 800
Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
Einstellbare Verzögerungszeit dS, dr [s]: 0...50
Elektrische Ausführung: PNP
Gesamtzahl Ausgänge: 2
Gewicht [g]: 260.500
Hystereseabweichung: < ± 0,25
In Schritten von - Factory setting / CMPT = 2 [bar]: 2
In Schritten von - Factory setting / CMPT = 2 [psi]: 20
In Schritten von - Status_B High Resolution / CMPT = 3 [bar]: 1
In Schritten von - Status_B High Resolution / CMPT = 3 [psi]: 1
IO-Link Funktionen (azyklisch) - Factory setting / CMPT = 2: Anwendungsspezifische Markierung
IO-Link Funktionen (azyklisch) - Status_B High Resolution / CMPT = 3: Anwendungsspezifische Markierung
IO-Link-Auflösung Druck - Factory setting / CMPT = 2 [bar]: 1
IO-Link-Auflösung Druck - Status_B High Resolution / CMPT = 3 [bar]: 0.2
Kommunikationsschnittstelle: IO-Link
Kurzschlussschutz: ja
Lagertemperatur [°C]: -40...100
Langzeitstabilität: < ± 0,05; (pro 6 Monate)
Max. Anstiegszeit Analogausgang [ms]: 3
Max. Bürde [Ω]: 500
max. Spannungsabfall Schaltausgang DC [V]: 2,5
Medien: Flüssige und gasförmige Medien
Mediumtemperatur [°C]: -25...80
Messbereich [bar]: 0...400
Messbereich [psi]: 0...5800
Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [bar]: 2
Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [psi]: 40
Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [bar]: 2
Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [psi]: 30
Min. Berstdruck [bar]: 1700
Min. Berstdruck [psi]: 24650
Min. Druckzyklen: 100 Millionen
Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
Min. Lastwiderstand [Ω]: 2000
Min. Prozesszykluszeit - Factory setting / CMPT = 2 [ms]: 2.3
Min. Prozesszykluszeit - Status_B High Resolution / CMPT = 3 [ms]: 3
MTTF: 190
Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Schalt-/Rückschaltverzögerung; Dämpfung; Anzeigeeinheit; Strom-/Spannungsausgang
Profile - Factory setting / CMPT = 2: Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Profile - Status_B High Resolution / CMPT = 3: Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
Prozessanschluss: Gewindeanschluss G 1/4 Außengewinde (DIN EN ISO 1179-2); Innengewinde:M5
Prozessdaten analog: 1
Prozessdaten binär: 1
Rückschaltpunkt rP - Factory setting / CMPT = 2 [bar]: 2...398
Rückschaltpunkt rP - Factory setting / CMPT = 2 [psi]: 20...5780
Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [bar]: 1...398
Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [psi]: 20...5773
Schaltfrequenz DC [Hz]: < 170
Schaltpunkt SP - Factory setting / CMPT = 2 [bar]: 4...400
Schaltpunkt SP - Factory setting / CMPT = 2 [psi]: 40...5800
Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [bar]: 3...400
Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [psi]: 49...5802
Schutzart: IP 65; IP 67
Schutzklasse: III
SIO-Mode: ja
Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
Stromaufnahme [mA]: < 35
Temperaturkoeffizient Nullpunkt: 0,2; (-25...80 °C)
Temperaturkoeffizient Spanne: 0,2; (-25...80 °C)
Überlastfest: ja
Vakuumfestigkeit [mbar]: -1000
Verpolungsschutz: ja
Watchdog integriert: ja
Werkstoffe in Kontakt mit dem Medium: 1.4542 (Edelstahl / 17-4 PH / 630)
