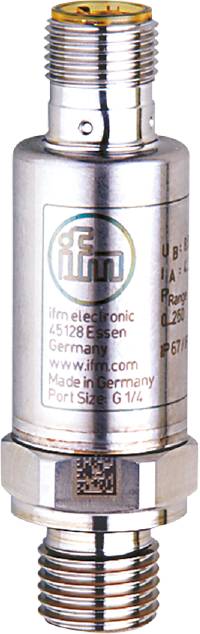

ifm Electronic Drucksensor 1 St. PT5504 0 MPa bis 1 MPa M12 Analog
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Drucksensor
Anschluss
M12
Messbereich (Druck) (max.)
1 MPa
Betriebsspannung max.
32 V/DC
Kontaktart
Analog
Datenblatt (PDF)
Highlights & Details
ifm PT5504 Elektronischer Drucksensor
- Für die zuverlässige Erfassung des Systemdrucks in mobilen Arbeitsmaschinen
- Robustes Edelstahlgehäuse mit hoher Schock- und Vibrationsfestigkeit
- Kompakte Bauform für den Einsatz in beengten Einbauverhältnissen
- Lebenserwartung von mehr als 60 Millionen Druckzyklen
- Langzeitstabil dank hoher Wiederholgenauigkeit und geringer Kennlinienabweichung
Technische Daten
- Analogausgang Strom [mA]: 4...20
- Anzahl der analogen Ausgänge: 1
- Anzahl der Ein- und Ausgänge: Anzahl der analogen Ausgänge: 1
- Druckfestigkeit [MPa]: 2.5
- Druckfestigkeit [psi]: 360
- Kennlinienabweichung: < ± 0,8; (inkl. Einschraubdrift, Nullpunkt- und Spannenfehler, Nichtlinearität, Hysterese)
- Linearitätsabweichung-Prozent-Spanne: < ± 0,25 (BFSL) / < ± 0,5 (LS)
- Messbereich [MPa]: 0...1
- Min. Berstdruck [MPa]: 30
- Umgebungstemperatur-1 [°C]: -40...100
- Wiederholgenauigkeit Prozent-Spanne: < ± 0,05; (bei Temperaturschwankungen < 10 K)
- Anzugsdrehmoment [Nm]: 25...35; (empfohlenes Drehmoment; Abhängig von Schmierung, Dichtung und Druckbelastung)
- Applikation: Für den mobilen Einsatz
- Ausgangssignal: Analogsignal
- Bereitschaftsverzögerungszeit [s]: < 0,1
- Betriebsspannung [V]: 8...32 DC
- Dichtung Prozessanschluss: HNBR ( DIN EN ISO 1179-2)
- Drosselelement vorhanden: ja
- Druckart: Relativdruck
- Druckfestigkeit [bar]: 25
- Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
- Gesamtzahl Ausgänge: 1
- Gewicht [g]: 58.500
- Hystereseabweichung: < ± 0,2
- Kurzschlussfest: ja
- Lagertemperatur [°C]: -40...100
- Langzeitstabilität: < ± 0,1; (pro 6 Monate)
- Max. Bürde [Ω]: (Ub - 8 V) / 21,5 mA; @8V = 0 ; @12V max. 200 ; @24V max. 750
- Medien: Flüssige und gasförmige Medien
- Mediumtemperatur [°C]: -40...125
- Messbereich [bar]: 0...10
- Messbereich [kPa]: 0...1000
- Messbereich [psi]: 0...145
- Min. Berstdruck [bar]: 300
- Min. Berstdruck [psi]: 4350
- Min. Druckzyklen: 60 Millionen; (bei 1,2-fachem Nenndruck)
- Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
- MTTF: 711
- Prozessanschluss: Gewindeanschluss G 1/4 Außengewinde (DIN EN ISO 1179-2)
- Schutzart: IP 67; IP 69K
- Schutzklasse: III
- Sprungantwortzeit Analogausgang [ms]: 2
- Steckverbindung: Pinlayout: 0180 - Steckverbindung: 1 x M12; Codierung: A
- Temperaturkoeffizient Nullpunkt: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Temperaturkoeffizient Spanne: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Überlastfest: ja
- Vakuumfestigkeit [mbar]: -1000
- Verpolungsschutz: ja
- Werkstoffe in Kontakt mit dem Medium: 1.4542 (Edelstahl / 17-4 PH / 630)
- Produkt-Art
Drucksensor
- Typ
PT5504
- Anschluss
M12
- Ausgangssignal (min.)
4 mA
- Ausgangssignal (max.)
20 mA
- Messbereich (Druck) (min.)
0 MPa
- Messbereich (Druck) (max.)
1 MPa
- Messbereich (Druck)
0 MPa bis 1 MPa
- Betriebsspannung min.
8 V/DC
- Betriebsspannung max.
32 V/DC
- Betriebsspannungsbereich
8 - 32 V/DC
- Kontaktart
Analog
- Schlauch-Anschluss
G1/4 AG
- Min. Temperatur
-40 °C
- Max. Temperatur
100 °C
- RoHS-konform
Ja
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3319700 ifm Electronic Drucksensor 1 St. PT5504 0 MPa bis 1 MPa M12 Analog
Beschreibung
ifm PT5504 Elektronischer Drucksensor
