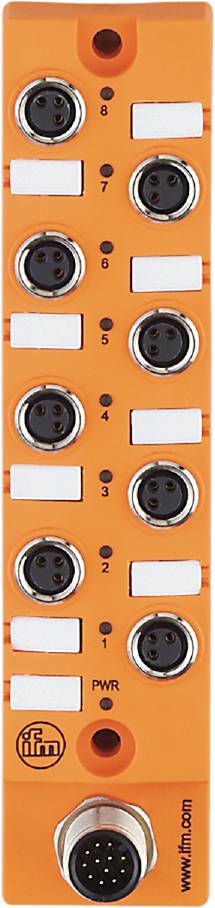

ifm Electronic EBC138 Sensor-/Aktor-Verteiler und Adapter Polzahl Sensoren: 12, 3 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Verteiler und Adapter
Anschlussseite A
M12
Anschlussseite B
M8
Polzahl
12
3
Nennspannung
30 V/DC
Datenblatt (PDF)
Highlights & Details
ifm EBC138 Zentralverteiler
- Kompakte Bauform für den Einsatz in beengten Einbauverhältnissen
- Resistent gegen Öle und Kühlschmiermittel
- Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
- Zuverlässiger Schutz des O-Rings vor Zerstörung durch mechanischen Festanschlag
- Gut sichtbare LEDs zur Anzeige von Schaltzustand und Betrieb
Technische Daten
- Anzahl Steckplätze Zentralverteiler: 8
- Anzeige: Schaltzustand: 8 x LED, gelb; Betrieb: 1 x LED, grün
- Umgebungstemperatur-1 [°C]: -25...80
- Ausführung Steckverbinder: M8
- Besondere Eigenschaft: Vergoldete Kontakte
- Betriebsspannung [V]: 15...30 DC; ("supply class 2" gemäß cULus)
- Elektrische Ausführung: PNP
- Gewicht [g]: 128.500
- Schutzart: IP 67; IP 68; (1 m / 7 Tage)
- Schutzklasse: III
- Steckverbindung: Anschluss - Pinlayout: 0159 - Steckverbindung: 1 x M12; Griffkörper: PBT-GF 20 / Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,8...1,5 Nm / Steckplatz - Pinlayout: 0013 - Steckverbindung: 8 x M8; Codierung: A; Griffkörper: PBT-GF 20 / Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,8...1,5 Nm
- Strombelastbarkeit gesamt [A]: 2
- Strombelastbarkeit je Modul / Steckplatz [A]: 2
- Umgebungstemperatur bewegt [°C]: -5...60
- Werkstoff Griffkörper: PBT-GF 20 / Messing, vernickelt
- Typ
EBC138
- Produkt-Art
Sensor-/Aktor-Verteiler und Adapter
- Anschlussseite A
M12
- Anschlussseite B
M8
- Polzahl
12
3
- Nennspannung
30 V/DC
- Kodierung
A
- Min. Temperatur
-25 °C
- Max. Temperatur
80 °C
- Herst.-Teilenr.
EBC138
- Inhalt
1 St.
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3318786 ifm Electronic EBC138 Sensor-/Aktor-Verteiler und Adapter Polzahl Sensoren: 12, 3 1 St.
Beschreibung
ifm EBC138 Zentralverteiler
