ifm Electronic EVF504 Verbindungsleitung M12 Stecker, gewinkelt, Buchse, gerade 0.25 m Polzahl Sensoren: 4, 5 1 St. kaufen

Highlights & Details

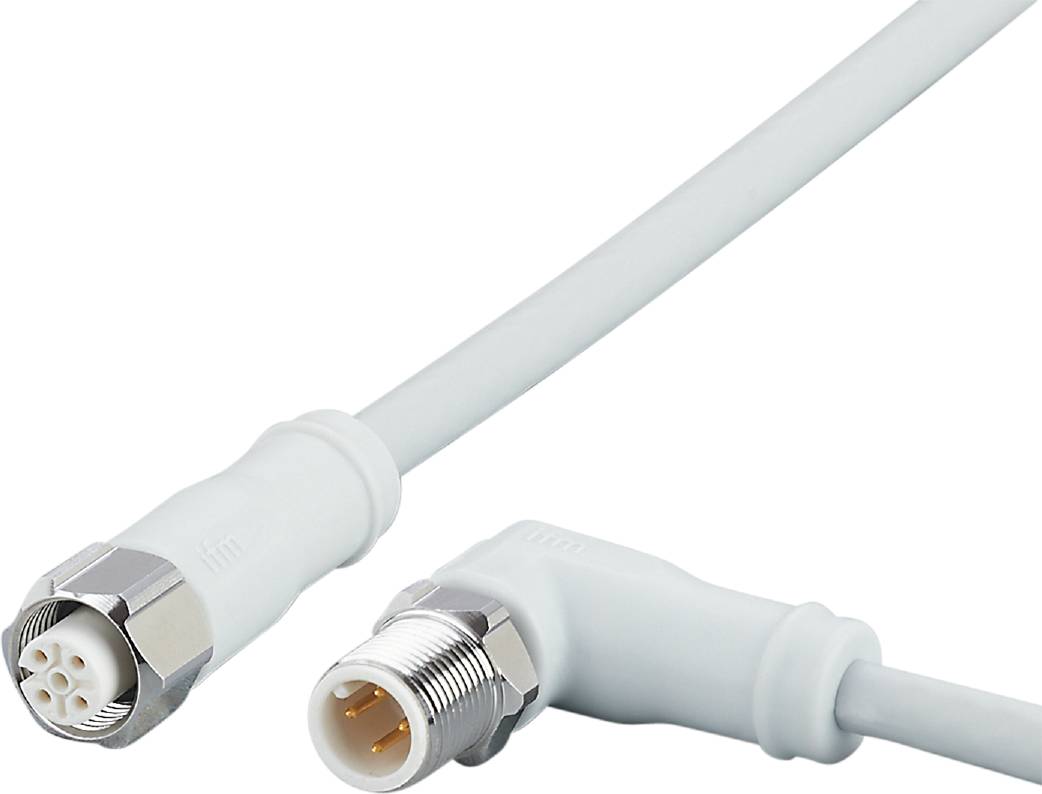

ifm EVF504 Verbindungskabel

Für den Einsatz in Hygiene- und Nassbereichen in der Lebensmittelindustrie
Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
Kabelmantel aus halogenfreiem und flammwidrigem Material
Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
Großer Kabelquerschnitt für die Reduzierung des Spannungsabfalls und die Übertragung höherer Ströme

Technische Daten

Abmessungen [mm]: 35,5 x 15,5 x 38
Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 1 Mio.; Torsionsbeanspruchung: ± 180 °/m
Schleppketteneignung Vorhanden: ja
Umgebungstemperatur-1 [°C]: -25...100
Applikation: Hygiene- und Nassbereiche in der Lebensmittelindustrie
Besondere Eigenschaft: silikonfrei; halogenfrei; Vergoldete Kontakte; Schleppketteneignung
Betriebsspannung [V]: < 250 AC / < 300 DC
Gewicht [g]: 47.000
Kabel: 2. - Kabel: 0,25 m, MPPE, halogenfrei, grau, Ø 6,2 mm; 4 x 1,00 mm² (32 x Ø 0,2 mm )
Lagerfeuchte [%]: 10...100
Lagertemperatur [°C]: -25...55
Schutzart: IP 65; IP 67; IP 68; IP 69K
Schutzklasse: II
Silikonfrei: ja
Steckverbindung: 1.Stecker - Pinlayout: 0001 - Steckverbindung: 1 x M12, abgewinkelt; Codierung: A; Griffkörper: PP; Arretierung: 1.4404 (Edelstahl / 316L); Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,2 Nm / 3.Buchse - Pinlayout: 0017 - Steckverbindung: 1 x M12, gerade; Codierung: A; Griffkörper: PP; Arretierung: 1.4404 (Edelstahl / 316L); Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
Strombelastbarkeit gesamt [A]: 4
Umgebungstemperatur bewegt [°C]: 0...100
Werkstoff Griffkörper: PP
Werkstoff Überwurfmutter: 1.4404 (Edelstahl / 316L)

Typ: EVF504

Produkt-Art: Verbindungsleitung

Bauform: Stecker, gewinkelt
Buchse, gerade

Stecker-Norm: Sensorik Steckverbinder

Anschlussseite A: M12

Anschlussseite B: M12

Polzahl: 4
5

Kabellänge: 0.25 m

Mantelmaterial: MPPE

Nennspannung: 250 V/AC
300 V/DC

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 1.00 mm²

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: A
A

Kontaktmaterial: Vergoldet

Kontaktoberfläche: Vergoldet

Besonderheiten: Halogenfrei

Min. Temperatur: -25 °C

Max. Temperatur: 100 °C

Verschlussart: Schraub

Herst.-Teilenr.: EVF504

Inhalt: 1 St.

Kabel-Ø: 6.2 mm

UKCA: Ja
