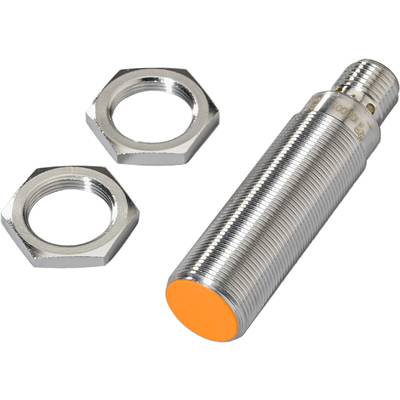

ifm Electronic Induktiver Sensor IGS001
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Induktiver Sensor
Betriebsspannung max.
140 V/DC
140 V/AC
Anschluss
Steckverbinder 1/2"
Typ
IGS001
Betriebsspannung min.
20 V/DC
20 V/AC
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ifm IGS001 Induktiver Sensor
- Mit kombinierter AC/DC-Endstufe
- Zweileiter-Technik
- Robustes Metallgehäuse für den Einsatz in rauer Industrieumgebung
- Gut sichtbare Anzeige des Schaltzustandes
- Hoher Schaltabstand für hohe Anlagenverfügbarkeit
Technische Daten
- Abmessungen [mm]: M18 x 1 / L = 70
- Anzeige: Schaltzustand: 4 x 90° LED, gelb
- Arbeitsabstand [mm]: 0...6,5
- Umgebungstemperatur-1 [°C]: -25...70
- Applikation: Industrielle Anwendungen / Fabrikautomation
- Ausführung Kurzschlussschutz: getaktet
- Ausgangsfunktion: Schließer
- Besondere Eigenschaft: Vergoldete Kontakte; Erhöhter Schaltabstand
- Betriebsspannung [V]: 20...140 AC/DC
- Dauerhafte Strombelastbarkeit des Schaltausgangs AC [mA]: 200
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 200
- Einbauart: bündig einbaubar
- Erhöhter Schaltabstand: ja
- Frequenz AC [Hz]: 47...63
- Gehäuse: Gewindebauform
- Gewicht [g]: 60.900
- Gewindebezeichnung: M18 x 1
- Hysterese: 3...15
- Korrekturfaktor (Al): 0.4
- Korrekturfaktor (Cu): 0.3
- Korrekturfaktor (Ms): 0.5
- Korrekturfaktor (V2A): 0.7
- Korrekturfaktor Stahl (St37): 1
- Kurzschlussschutz: ja
- Kurzzeitige Strombelastbarkeit des Schaltausgangs [mA]: 1200; (20 ms / 0,5 Hz)
- Max. Reststrom [mA]: 1
- max. Spannungsabfall Schaltausgang AC [V]: 5,5
- max. Spannungsabfall Schaltausgang DC [V]: 5,5
- Mindestlaststrom [mA]: 5
- MTTF: 394
- Realschaltabstand Sr [mm]: 8 ± 10 %
- Schaltabstand [mm]: 8
- Schaltfrequenz AC [Hz]: 25
- Schaltfrequenz DC [Hz]: 25
- Schaltpunktdrift: -10...10
- Schutzart: IP 67
- Schutzklasse: II
- Steckverbindung: Stecker - Pinlayout: 0049 - Steckverbindung: 1 x 1/2"; Codierung: C; Kontakte: vergoldet
- Überlastfest: ja
- Verpolungsschutz: ja
- Produkt-Art
Induktiver Sensor
- Typ
IGS001
- Betriebsspannung min.
20 V/DC
20 V/AC
- Betriebsspannung max.
140 V/DC
140 V/AC
- Betriebsspannungsbereich
20, 20 - 140, 140 V/DC, V/AC
- Anschluss
Steckverbinder 1/2"
- Kontaktart
1 Schließer
- Min. Temperatur
-25 °C
- Max. Temperatur
70 °C
- RoHS-konform
Ja
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3318610 ifm Electronic Induktiver Sensor IGS001
Beschreibung
ifm IGS001 Induktiver Sensor
