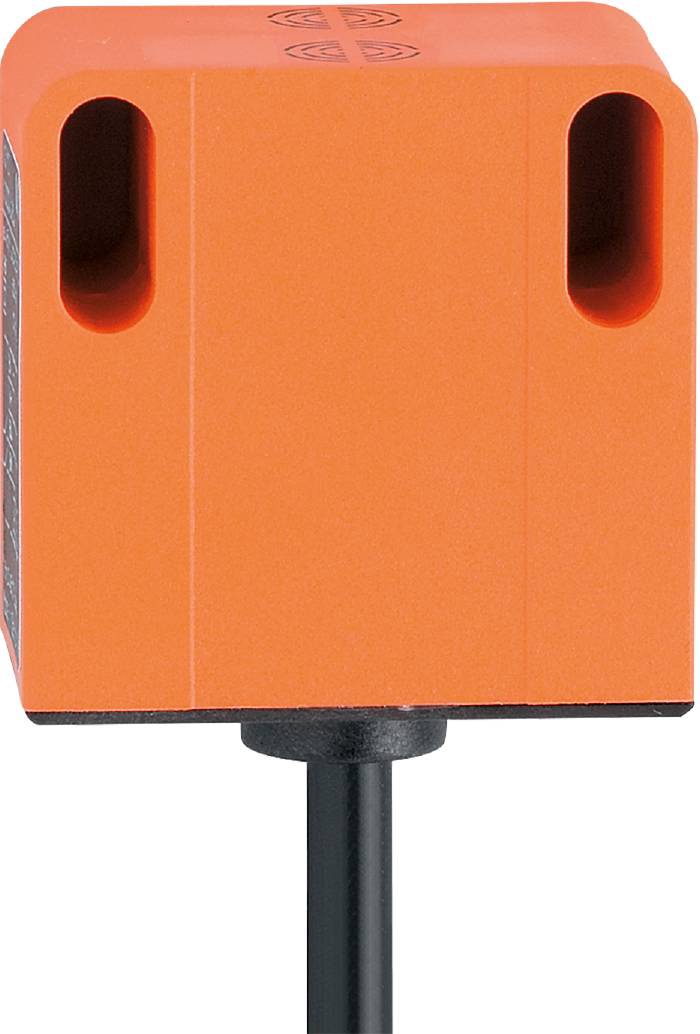

ifm Electronic Induktiver Sensor IN0110
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Induktiver Sensor
Betriebsspannung max.
250 V/DC
250 V/AC
Anschluss
Kabel, offenes Ende
Typ
IN0110
Betriebsspannung min.
20 V/DC
20 V/AC
Datenblatt (PDF)
Highlights & Details
ifm IN0110 Induktiver Sensor
- Für die Überwachung der Stellung von Ventilklappen
- Zur zuverlässigen Rückmeldung der Position an Schwenkantrieben
- Berührungsloses und selbstreinigendes System
- Schnelle und sichere Montage mit nur drei Schrauben
- Hohe Schock- und Vibrationsfestigkeit
Technische Daten
- Abmessungen [mm]: 40 x 26 x 40
- Anzeige: Schaltzustand: 2 x LED, gelb
- Arbeitsabstand [mm]: 0...3,25
- Umgebungstemperatur-1 [°C]: -25...80
- Ausgangsfunktion: 2 x Schließer
- Betriebsspannung [V]: 20...250 AC/DC
- Dauerhafte Strombelastbarkeit des Schaltausgangs AC [mA]: 250; (350 (...50 °C))
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
- Einbauart: nicht bündig einbaubar
- Erforderliche Absicherung: Miniatur-Sicherung gemäß IEC60127-2 Sheet 1; ≤ 2 A; flink
- Frequenz AC [Hz]: 47...63
- Gehäuse: Quaderförmig
- Gewicht [g]: 154.000
- Hysterese: 1...15
- Kabel: Kabel: 2 m, PVC; 4 x 0,34 mm²
- Korrekturfaktor (Al): 0.3
- Korrekturfaktor (Cu): 0.2
- Korrekturfaktor (Ms): 0.4
- Korrekturfaktor (V2A): 0.7
- Korrekturfaktor Stahl (St37): 1
- Kurzschlussfest: nein
- Kurzzeitige Strombelastbarkeit des Schaltausgangs [mA]: 2200; (20 ms / 0,5 Hz)
- Max. Reststrom [mA]: 2,5 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC)
- max. Spannungsabfall Schaltausgang AC [V]: 6,5
- max. Spannungsabfall Schaltausgang DC [V]: 6,5
- Mindestlaststrom [mA]: 5
- MTTF: 303
- Realschaltabstand Sr [mm]: 4 ± 10 %
- Schaltabstand [mm]: 4
- Schaltfrequenz AC [Hz]: 25
- Schaltfrequenz DC [Hz]: 50
- Schaltpunktdrift: -10...10
- Schutzart: IP 67
- Schutzklasse: II
- Überlastfest: nein
- Verpolungsfest: ja
- Produkt-Art
Induktiver Sensor
- Typ
IN0110
- Betriebsspannung min.
20 V/DC
20 V/AC
- Betriebsspannung max.
250 V/DC
250 V/AC
- Betriebsspannungsbereich
20, 20 - 250, 250 V/DC, V/AC
- Kabellänge
2 m
- Anschluss
Kabel, offenes Ende
- Kontaktart
2 Schließer
- Min. Temperatur
-25 °C
- Max. Temperatur
80 °C
- RoHS-konform
Ja
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3320182 ifm Electronic Induktiver Sensor IN0110
Beschreibung
ifm IN0110 Induktiver Sensor
