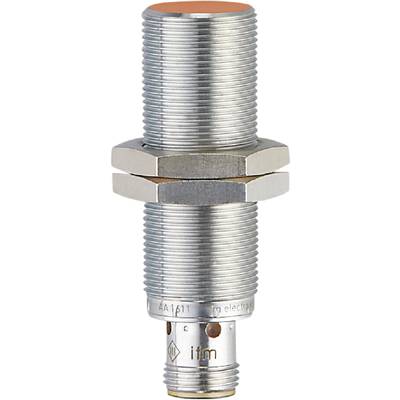

ifm Electronic Induktiver Sensor M18 x 1 PNP IGS232
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Induktiver Sensor
Betriebsspannung max.
30 V/DC
Ausgänge
PNP
Schaltabstand (max.)
8 mm
Anschluss
M12
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ifm IGS232 Induktiver Sensor
- Einsatz in Industrie-, Mobil-, Kühl- und Schmiermittelanwendungen
- Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
- Flexibler Einsatz dank großem Betriebstemperaturbereich
- Sichere Erfassung durch hohen Schaltabstand und geringe Sensortoleranzen
- Reduzierung der Lagerhaltung durch breites Anwendungsspektrum
Technische Daten
- Abmessungen [mm]: M18 x 1 / L = 60
- Anzeige: Schaltzustand: 4 x LED, gelb
- Arbeitsabstand [mm]: 0...6,48
- Umgebungstemperatur-1 [°C]: -40...85
- Applikation: Einsatz in Industrie-, Mobil-, Kühl- und Schmiermittelanwendungen; Industrielle Anwendungen / Fabrikautomation
- Ausgangsfunktion: Schließer
- Besondere Eigenschaft: Vergoldete Kontakte; Erhöhter Schaltabstand
- Betriebsspannung [V]: 10...30 DC
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
- Einbauart: bündig einbaubar
- Elektrische Ausführung: PNP
- Embedded Software enthalten: ja
- Erhöhter Schaltabstand: ja
- Gehäuse: Gewindebauform
- Gewicht [g]: 48.300
- Gewindebezeichnung: M18 x 1
- Hysterese: 3...15
- Korrekturfaktor (Al): 0.4
- Korrekturfaktor (Cu): 0.3
- Korrekturfaktor (Ms): 0.5
- Korrekturfaktor (V2A): 0.7
- Korrekturfaktor Stahl (St37): 1
- Kurzschlussschutz: ja
- max. Spannungsabfall Schaltausgang DC [V]: 2,5
- MTTF: 1690
- Prüfzeichen (Sonderfälle): CCC
- Realschaltabstand Sr [mm]: 8 ± 10 %
- Schaltabstand [mm]: 8
- Schaltfrequenz DC [Hz]: 400
- Schaltpunktdrift: -10...10
- Schutzart: IP 65; IP 66; IP 67; IP 68; IP 69K
- Schutzklasse: III
- Steckverbindung: Stecker - Pinlayout: 0061 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: < 10
- Überlastfest: ja
- Verpolungsschutz: ja
- Produkt-Art
Induktiver Sensor
- Typ
IGS232
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ausgänge
PNP
- Schaltabstand (max.)
8 mm
- Anschluss
M12
- Baugröße
M18 x 1
- Gehäusematerial
Messing
- Kontaktart
1 Schließer
IP65/IP67/IP69K
- Min. Temperatur
-40 °C
- Max. Temperatur
85 °C
- Länge
60 mm
- RoHS-konform
Ja
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3317657 ifm Electronic Induktiver Sensor M18 x 1 PNP IGS232
