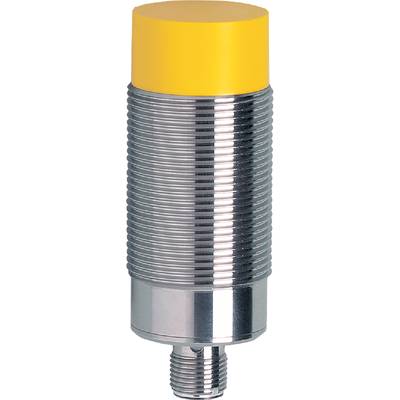

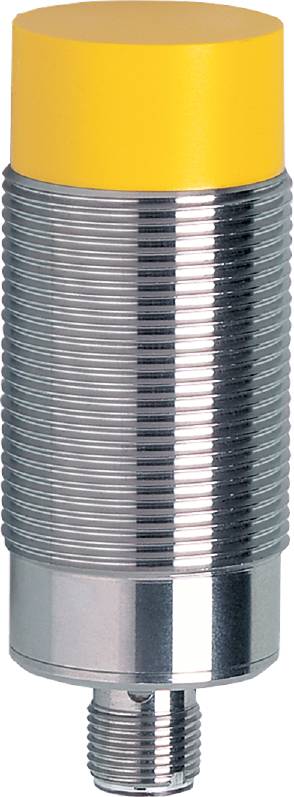

ifm Electronic Induktiver Sensor M30 PNP GI701S
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Induktiver Sensor
Betriebsspannung max.
30 V/DC
Ausgänge
PNP
Anschluss
M12
Länge
80 mm
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ifm GI701S Induktiver Sicherheitssensor
- Zertifiziert nach folgenden Normen: EN 60947-5-3, IEC 61508 und ISO 13849
- Spezieller Betätiger für elektronische Sicherheitssensoren nicht erforderlich
- Anschluss an Sicherheits-SPS und sichere Auswerteeinheiten
Technische Daten
- Abmessungen [mm]: M30 x 1,5 / L = 80
- Anzeige: Betrieb: 1 x LED, grün; Signal: 1 x LED, gelb
- Umgebungstemperatur-1 [°C]: -25...70
- Umgebungstemperatur-2 [°C]: 10...40
- Applikation: Industrielle Anwendung
- Ausgangsfunktion: 2 x OSSD (A1 und A2)
- Ausgangskenndaten: Interface Typ C Klasse 0
- Ausgangsspannung bei 24 V: Kompatibel mit EN 61131-2 Eingänge Typ 1, 2, 3
- Bemessungsisolationsspannung [V]: 30
- Besondere Eigenschaft: Vergoldete Kontakte
- Betriebsart: Dauerbetrieb (wartungsfrei)
- Betriebsspannung [V]: 19,2...30 DC
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
- Einbauart: nicht bündig einbaubar
- Einsatzort: Klasse C nach EN 60654-1 Wettergeschützter Einsatzort
- Elektrische Ausführung: PNP
- Freigabezone [mm]: 6...12
- Gebrauchsdauer TM (Mission Time) [h]: ≤ 175200
- Gehäuse: Gewindebauform
- Gesicherter Ausschaltabstand s(ar) [mm]: 30
- Gewicht [g]: 259.500
- Gewindebezeichnung: M30 x 1,5
- Ionisierende Strahlung: nicht zulässig
- Kurzschlussschutz: ja
- Luftdruck [kPa]: 80...106
- Max. Bereitschaftsverzögerungszeit [ms]: 5000
- Max. Höhe über NN [m]: 2000
- Max. kapazitive Last CL_max [nF]: 20
- max. Spannungsabfall Schaltausgang DC [V]: 2,5; (100 mA)
- Max. zulässige relative Luftfeuchtigkeit [%]: kurzzeitig: 5...95 ; dauerhaft: 5...70
- PFH [1/h]: 1E-08
- Reaktionszeit auf Sicherheitsanforderung [ms]: 50
- Reaktionszeit bei Annäherung in die Freigabezone [ms]: 200
- Risikozeit (Fehlerreaktionszeit) [ms]: 100
- Salznebel: nein
- Schutzart: IP 68; IP 69K
- Schutzklasse: III
- Sicherheitsgerichtete Funktion: Sicherer Zustand bei Entdämpfung
- Steckverbindung: Stecker - Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: < 30
- Temperaturänderungsrate [K/min]: 0.5
- Verpolungsschutz: ja
- Produkt-Art
Induktiver Sensor
- Typ
GI701S
- Betriebsspannung min.
19.2 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
19.2 - 30 V/DC
- Ausgänge
PNP
- Anschluss
M12
- Baugröße
M30
- Kontaktart
2 Schließer
IP68/IP69K
- Min. Temperatur
-25 °C
- Max. Temperatur
70 °C
- Länge
80 mm
- RoHS-konform
Ja
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3320620 ifm Electronic Induktiver Sensor M30 PNP GI701S
Beschreibung
ifm GI701S Induktiver Sicherheitssensor
