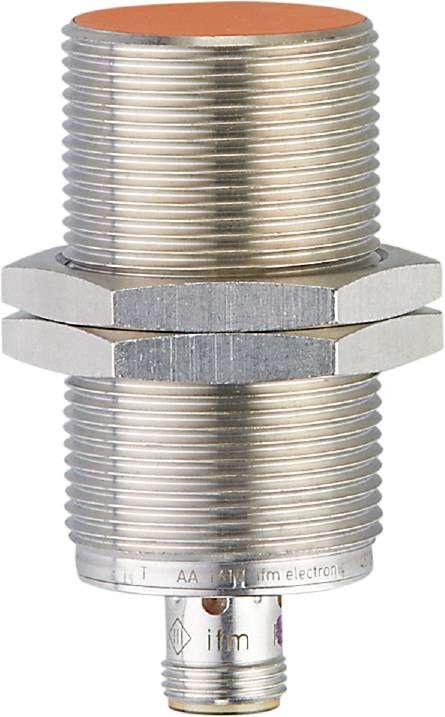

ifm Electronic Induktiver Sensor M30 PNP IIS234
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Induktiver Sensor
Betriebsspannung max.
30 V/DC
Ausgänge
PNP
Schaltabstand (max.)
15 mm
Anschluss
M12
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ifm IIS234 Induktiver Sensor
- Einsatz in Industrie-, Mobil-, Kühl- und Schmiermittelanwendungen
- Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
- Flexibler Einsatz dank großem Betriebstemperaturbereich
- Sichere Erfassung durch hohen Schaltabstand und geringe Sensortoleranzen
- Reduzierung der Lagerhaltung durch breites Anwendungsspektrum
Technische Daten
- Abmessungen [mm]: M30 x 1,5 / L = 60
- Anzeige: Schaltzustand: 4 x LED, gelb
- Arbeitsabstand [mm]: 0...12,15
- Umgebungstemperatur-1 [°C]: -40...85
- Applikation: Einsatz in Industrie-, Mobil-, Kühl- und Schmiermittelanwendungen; Industrielle Anwendungen / Fabrikautomation
- Ausgangsfunktion: Öffner
- Besondere Eigenschaft: Vergoldete Kontakte; Erhöhter Schaltabstand
- Betriebsspannung [V]: 10...30 DC
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
- Einbauart: bündig einbaubar
- Elektrische Ausführung: PNP
- Embedded Software enthalten: ja
- Erhöhter Schaltabstand: ja
- Gehäuse: Gewindebauform
- Gewicht [g]: 114.750
- Gewindebezeichnung: M30 x 1,5
- Hysterese: 3...15
- Korrekturfaktor (Al): 0.4
- Korrekturfaktor (Cu): 0.3
- Korrekturfaktor (Ms): 0.5
- Korrekturfaktor (V2A): 0.7
- Korrekturfaktor Stahl (St37): 1
- Kurzschlussschutz: ja
- max. Spannungsabfall Schaltausgang DC [V]: 2,5
- MTTF: 1637
- Prüfzeichen (Sonderfälle): CCC
- Realschaltabstand Sr [mm]: 15 ± 10 %
- Schaltabstand [mm]: 15
- Schaltfrequenz DC [Hz]: 100
- Schaltpunktdrift: -10...10
- Schutzart: IP 65; IP 66; IP 67; IP 68; IP 69K
- Schutzklasse: III
- Steckverbindung: Stecker - Pinlayout: 0174 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: < 10
- Überlastfest: ja
- Verpolungsschutz: ja
- Produkt-Art
Induktiver Sensor
- Typ
IIS234
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ausgänge
PNP
- Schaltabstand (max.)
15 mm
- Anschluss
M12
- Baugröße
M30
- Gehäusematerial
Messing
- Kontaktart
1 Öffner
IP65/IP67/IP69K
- Min. Temperatur
-40 °C
- Max. Temperatur
85 °C
- Länge
60 mm
- RoHS-konform
Ja
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3318031 ifm Electronic Induktiver Sensor M30 PNP IIS234
Beschreibung
ifm IIS234 Induktiver Sensor
