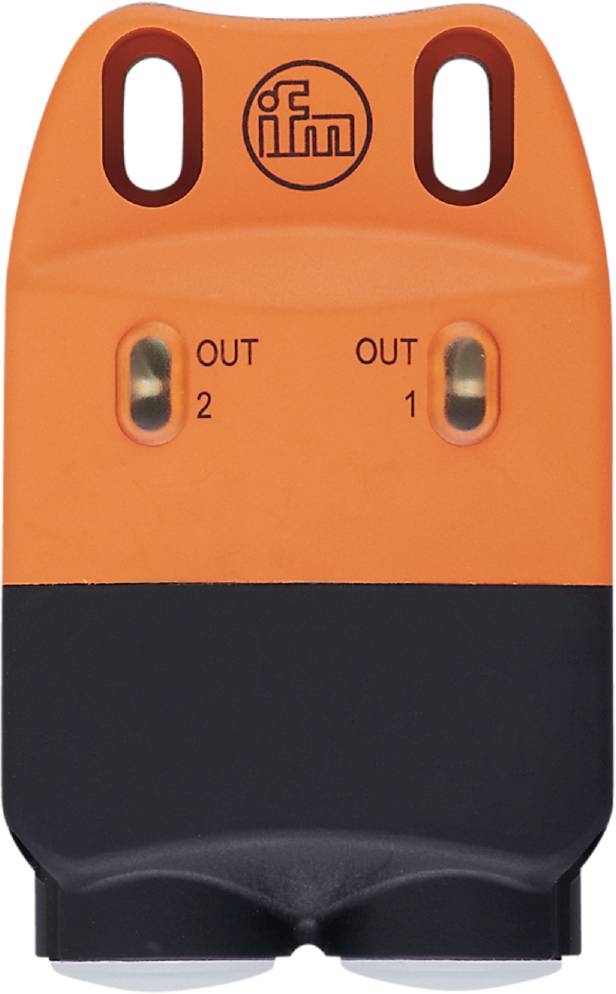

ifm Electronic Induktiver Sensor PNP IN5409
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Induktiver Sensor
Betriebsspannung max.
30 V/DC
Ausgänge
PNP
Schaltabstand (max.)
4 mm
Anschluss
Klemme
Datenblatt (PDF)
Highlights & Details
ifm IN5409 Induktiver Sensor
- Für die Überwachung der Stellung von Ventilklappen
- Zur zuverlässigen Rückmeldung der Position an Schwenkantrieben
- Berührungsloses und selbstreinigendes System
- Hohe Schock- und Vibrationsfestigkeit
- Schnelle und sichere Montage mit nur drei Schrauben
Technische Daten
- Abmessungen [mm]: 33 x 60 x 92
- Anzeige: Schaltzustand: 2 x LED, gelb
- Arbeitsabstand [mm]: 0...3,25
- Umgebungstemperatur-1 [°C]: -25...80
- Ausführung Kurzschlussschutz: getaktet
- Ausgangsfunktion: 2 x Schließer
- Betriebsspannung [V]: 10...30 DC; (; nach PEL)
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
- Einbauart: nicht bündig einbaubar
- Elektrische Ausführung: PNP
- Gehäuse: Quaderförmig
- Gewicht [g]: 152.700
- Hysterese: 1...15
- Konfektionierbarer Anschluss / Klemmen: Klemmleiste im Anschlussraum:
- Korrekturfaktor (Al): 0.4
- Korrekturfaktor (Cu): 0.3
- Korrekturfaktor (Ms): 0.5
- Korrekturfaktor (V2A): 0.7
- Korrekturfaktor Stahl (St37): 1
- Kurzschlussschutz: ja
- max. Spannungsabfall Schaltausgang DC [V]: 2,5
- MTTF: 1072
- Prüfzeichen (Sonderfälle): CCC
- Realschaltabstand Sr [mm]: 4 ± 10 %
- Schaltabstand [mm]: 4
- Schaltfrequenz DC [Hz]: 500
- Schaltpunktdrift: -10...10
- Schutzart: IP 67
- Schutzklasse: III
- Stromaufnahme [mA]: 15; (maximal ein Ausgang geschaltet)
- Überlastfest: ja
- Ventilansteuerung: 24 (< 20 W)
- Verpolungsschutz: ja
- Produkt-Art
Induktiver Sensor
- Typ
IN5409
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ausgänge
PNP
- Schaltabstand (max.)
4 mm
- Anschluss
Klemme
- Gehäusematerial
PA
- Kontaktart
2 Schließer
IP67
- Min. Temperatur
-25 °C
- Max. Temperatur
80 °C
- RoHS-konform
Ja
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3319892 ifm Electronic Induktiver Sensor PNP IN5409
Beschreibung
ifm IN5409 Induktiver Sensor
