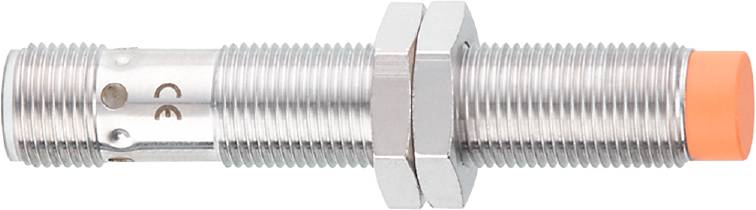

Abbildung ähnlich
Abbildung ähnlich
ifm Electronic Induktiver Sensor PNP, NPN IFS209
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Induktiver Sensor
Betriebsspannung max.
30 V/DC
Ausgänge
PNP
NPN
Anschluss
M12
Typ
IFS209
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ifm IFS209 Induktiver Sensor
- Robustes Metallgehäuse für den Einsatz in rauer Industrieumgebung
- Gut sichtbare Anzeige des Schaltzustandes
- Betrieb als Dreileiter oder Zweileiter möglich
- Hoher Schaltabstand für hohe Anlagenverfügbarkeit
- Mit optischer Montage- und Einstellhilfe
Technische Daten
- Abmessungen [mm]: M12 x 1 / L = 70
- Anzeige: Schaltzustand: 4 x 90° LED, gelb; Einstellhilfe: 1 x LED, rot
- Arbeitsabstand [mm]: 0...5,7
- Umgebungstemperatur-1 [°C]: -25...70
- Anzugsdrehmoment [Nm]: 7
- Applikation: Industrielle Anwendungen / Fabrikautomation
- Ausführung Kurzschlussschutz: getaktet
- Ausgangsfunktion: Schließer
- Besondere Eigenschaft: Vergoldete Kontakte; Erhöhter Schaltabstand; Optische Einstellhilfe
- Betriebsspannung [V]: 10...30 DC
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
- Einbauart: nicht bündig einbaubar
- Elektrische Ausführung: PNP/NPN
- Erhöhter Schaltabstand: ja
- Gehäuse: Gewindebauform
- Gewindebezeichnung: M12 x 1
- Hysterese: 3...15
- Korrekturfaktor (Al): 0.5
- Korrekturfaktor (Cu): 0.4
- Korrekturfaktor (Ms): 0.5
- Korrekturfaktor (V2A): 0.7
- Korrekturfaktor Stahl (St37): 1
- Kurzschlussschutz: ja
- Max. Reststrom [mA]: 0,6; (nur im 2-Leiter Betrieb)
- max. Spannungsabfall Schaltausgang DC [V]: 2,8
- Mindestlaststrom [mA]: 2; (nur im 2-Leiter Betrieb)
- MTTF: 1552
- Optische Einstellhilfe: ja
- Prüfzeichen (Sonderfälle): CCC
- Realschaltabstand Sr [mm]: 7 ± 10 %
- Schaltabstand [mm]: 7
- Schaltfrequenz DC [Hz]: 500
- Schaltpunktdrift: -10...10
- Schutzart: IP 67
- Schutzklasse: II
- Steckverbindung: Stecker - Pinlayout: 0061 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: 12; (24 V)
- Überlastfest: ja
- Verpolungsschutz: ja
- Produkt-Art
Induktiver Sensor
- Typ
IFS209
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ausgänge
PNP
NPN
- Anschluss
M12
- Kontaktart
1 Schließer
- Min. Temperatur
-25 °C
- Max. Temperatur
70 °C
- RoHS-konform
Ja
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3317711 ifm Electronic Induktiver Sensor PNP, NPN IFS209
Beschreibung
ifm IFS209 Induktiver Sensor
Hinweise
IFS209
