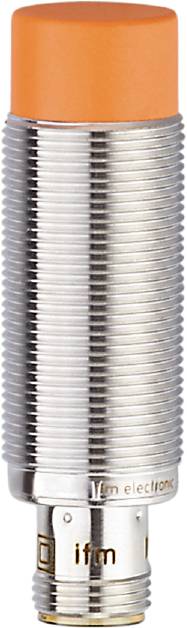

ifm Electronic Induktiver Sensor PNP, NPN IG6616
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Induktiver Sensor
Betriebsspannung max.
30 V/DC
Ausgänge
PNP
NPN
Anschluss
M12
Typ
IG6616
Datenblatt (PDF)
50 Stück
Verkauf und Versand:
Anzahl
Gesamt
€
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ifm IG6616 Induktiver Sensor
- Für die präzise Positionsüberwachung an Maschinen
- Flexibler Einsatz dank großem Betriebstemperaturbereich
- Sehr hohe Wiederholgenauigkeit
- Zuverlässige Übertragung des Abstandes als linearisierter Prozesswert mittels IO-Link
- Öffner / Schließer sowie PNP/NPN über IO-Link einstellbar
Technische Daten
- Abmessungen [mm]: M18 x 1 / L = 60
- Anzeige: Schaltzustand: 4 x LED, gelb; SIO-Mode: ; Endstufe bestromt: LED, gelb leuchtet; IO-Link Mode: ; Target im Messbereich: LED, gelb leuchtet
- IO-Link Revision: 1.1
- SDCI-Norm: IEC 61131-9 CDV
- Temperaturkoeffizient Analogausgang: ± 0,3 %/K; (von Messbereichsendwert)
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: -40...85
- Ausgangsfunktion: Schließer / Öffner; (wählbar)
- Benötigte Masterportklasse: A
- Betriebsspannung [V]: 10...30 DC
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
- Einbauart: nicht bündig einbaubar
- Elektrische Ausführung: PNP/NPN; (parametrierbar)
- Embedded Software enthalten: ja
- Gehäuse: Gewindebauform
- Gewicht [g]: 46.000
- Gewindebezeichnung: M18 x 1
- Hysterese: 3...15
- Kommunikationsschnittstelle: IO-Link
- Korrekturfaktor (Al): 0.5
- Korrekturfaktor (Cu): 0.4
- Korrekturfaktor (Ms): 0.5
- Korrekturfaktor (V2A): 0.7
- Korrekturfaktor Stahl (St37): 1
- Kurzschlussschutz: ja
- Linearitätsfehler Analogausgang [%]: ± 2 ; (von Messbereichsendwert)
- max. Spannungsabfall Schaltausgang DC [V]: 2,5
- Messbereich IO-Link [mm]: 1,3...13
- Min. Prozesszykluszeit [ms]: 3
- MTTF: 664
- Profile: Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable
- Prüfzeichen (Sonderfälle): CCC
- Schaltfrequenz DC [Hz]: 300
- Schaltpunkt IO-Link [mm]: 2,4...12,1; (parametrierbar)
- Schutzart: IP 65; IP 66; IP 67; IP 68; IP 69K
- Schutzklasse: III
- SIO-Mode: ja
- Steckverbindung: Stecker - Pinlayout: 0061 - Steckverbindung: 1 x M12; Codierung: A
- Stromaufnahme [mA]: < 15
- Überlastfest: ja
- Verpolungsschutz: ja
- Wiederholgenauigkeit Analogausgang [%]: ± 1 ; (von Messbereichsendwert)
- Produkt-Art
Induktiver Sensor
- Typ
IG6616
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ausgänge
PNP
NPN
- Anschluss
M12
- Kontaktart
1 Öffner
1 Schließer
- Min. Temperatur
-40 °C
- Max. Temperatur
85 °C
- RoHS-konform
Ja
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3318120 ifm Electronic Induktiver Sensor PNP, NPN IG6616
Beschreibung
ifm IG6616 Induktiver Sensor
