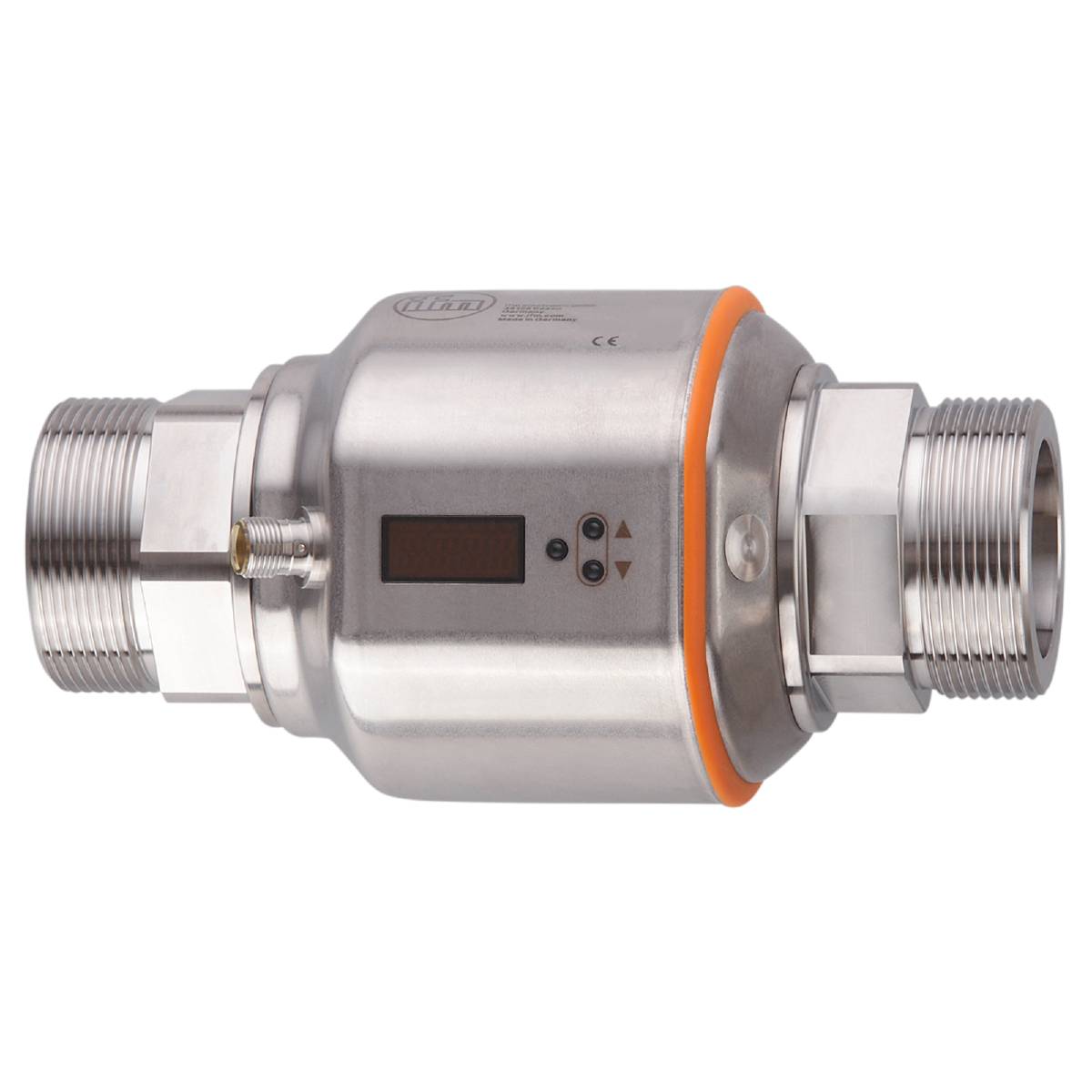

Abbildung ähnlich
Abbildung ähnlich
ifm Electronic Magnetisch-Induktiver Durchflusssensor SM2004 SM2004 Betriebsspannung (Bereich): 18 - 32 V/DC 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Magnetisch-Induktiver Durchflusssensor
Betriebsspannung min.
18 V/DC
Betriebsspannung max.
32 V/DC
Typ
SM2004
Betriebsspannungsbereich
18 - 32 V/DC
Datenblatt (PDF)
Highlights & Details
ifm SM2004 Magnetisch-induktiver Durchflusssensor
- Präzise Messung von Durchfluss, Verbrauch und Mediumtemperatur
- Hohe Genauigkeit, Reproduzierbarkeit und Messdynamik
- Für den Einsatz in wassergekühlten Kühlkreisläufen
- Mit zwei präzisen Analogausgängen
- Gut ablesbares 4-stelliges LED-Display
Technische Daten
- Analogausgang Strom [mA]: 4...20; (≤ 22 ; skalierbar)
- Analogendpunkt - Temperaturueberwachung [°C]: 0...80
- Analogendpunkt - Temperaturueberwachung [°F]: 32...176
- Analogendpunkt AEP [gph]: 1900...9510
- Analogendpunkt AEP [gpm]: 31,7...158,5
- Analogendpunkt AEP [l/min]: 120...600
- Analogendpunkt AEP [m³/h]: 7,2...36
- Analogstartpunkt - Temperaturueberwachung [°C]: -20...60
- Analogstartpunkt - Temperaturueberwachung [°F]: -4...140
- Analogstartpunkt ASP [gph]: 0...7610
- Analogstartpunkt ASP [gpm]: 0...126,8
- Analogstartpunkt ASP [l/min]: 0...480
- Analogstartpunkt ASP [m³/h]: 0...28,8
- Ansprechdynamik T05 / T09 - Temperaturueberwachung [s]: T09 = 3 (Q > 15 l/min) / T09 = 3 (Q > 4 gpm)
- Ansprechzeit - Stroemungsueberwachung [s]: 0,35; (dAP = 0)
- Anzahl der analogen Ausgänge: 2
- Anzahl der Ein- und Ausgänge: Anzahl der analogen Ausgänge: 2
- Anzeige: Anzeigeeinheit: 6 x LED, grün (l/min, m³/h, gpm, gph, °C, °F); Funktionsanzeige: 1 x LED, gelb (10³); Messwerte: alphanumerische Anzeige, 4-stellig; Programmierung: alphanumerische Anzeige, 4-stellig
- Anzeigebereich - Temperaturueberwachung [°C]: -40...100
- Anzeigebereich - Temperaturueberwachung [°F]: -40...212
- Anzeigebereich [gph]: -11410...11410
- Anzeigebereich [gpm]: -190,2...190,2
- Anzeigebereich [l/min]: -720...720
- Anzeigebereich [m³/h]: -43,2...43,2
- Anzeigeeinheit: l/min; m³/h; gpm; gph; °C; °F
- Druckfestigkeit [MPa]: 1.6
- Druckfestigkeit-Bereich [psi]: 232
- Umgebungstemperatur-1 [°C]: -10...60
- Applikation: Leerrohrerkennung; für den industriellen Einsatz
- Auflösung [gph]: 5
- Auflösung [gpm]: 0.1
- Auflösung [l/min]: 0.5
- Auflösung [m³/h]: 0.02
- Auflösung - Temperaturueberwachung [°C]: 0.2
- Auflösung - Temperaturueberwachung [°F]: 0.5
- Ausgangssignal: Analogsignal
- Bereitschaftsverzögerungszeit [s]: 5
- Besondere Eigenschaft: Vergoldete Kontakte
- Betriebsspannung [V]: 18...32 DC; (nach SEL/PEL)
- Dämpfung Prozesswert dAP - Stroemungsueberwachung [s]: 0...5
- Druckfestigkeit [bar]: 16
- Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
- Genauigkeit - Temperaturueberwachung [K]: ± 1 (25 °C; Q > 15 l/min) / ± 1 (77 °F; Q > 4 gpm)
- Genauigkeit (im Messbereich) - Stroemungsueberwachung: ± (0,8 % MW + 0,5 % MEW)
- Gesamtzahl Ausgänge: 2
- Gewicht [g]: 3147.000
- In Schritten von - Temperaturueberwachung [°C]: 0.2
- In Schritten von - Temperaturueberwachung [°F]: 0.5
- Lagertemperatur [°C]: -25...80
- Lagertemperatur [°F]: -13...176
- MAWP bei Applikationen gemäß CRN [bar]: 16
- Max. Bürde [Ω]: 500
- Medien: Leitfähige flüssige Medien; Wasser; wasserbasierte Medien
- Mediumtemperatur [°C]: -10...90
- Mediumtemperatur [°F]: 14...194
- Messbereich [gph]: 80...9510
- Messbereich [gpm]: 1,3...158,5
- Messbereich [l/min]: 5...600
- Messbereich [m³/h]: 0,3...36
- Messbereich - Temperaturueberwachung [°C]: -20...80
- Messbereich - Temperaturueberwachung [°F]: -4...176
- Messdynamik: 1:120
- Montage: Anschluss an Rohrleitung durch Adapter
- MTTF: 85
- Parametriermöglichkeiten: Display abschaltbar; Anzeigeeinheit; Leerrohrerkennung
- Prozessanschluss: Gewindeanschluss G 2 DN50 flachdichtend
- Schleichmengenunterdrückung LFC [gph]: < 240
- Schleichmengenunterdrückung LFC [gpm]: < 4
- Schleichmengenunterdrückung LFC [l/min]: < 15
- Schleichmengenunterdrückung LFC [m³/h]: < 0,9
- Schrittweite [gph]: 5
- Schrittweite [gpm]: 0,1
- Schrittweite [l/min]: 0,5
- Schrittweite [m³/h]: 0,02
- Schutzart: IP 65; IP 67
- Schutzklasse: III
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: < 150
- Temperaturdrift - Temperaturueberwachung: ± 0,0333 °C / K; ± 0,0599 °F / K
- Umgebungstemperatur [°F]: 14...140
- Verpolungsschutz: ja
- Werkstoffe in Kontakt mit dem Medium: 1.4404 (Edelstahl / 316L); 1.4571 (Edelstahl / 316Ti); PEEK; NBR faserverstärkt; FKM
- Wiederholgenauigkeit - Stroemungsueberwachung: ± 0,2% MEW
- Produkt-Art
Magnetisch-Induktiver Durchflusssensor
- Typ
SM2004
- Betriebsspannung min.
18 V/DC
- Betriebsspannung max.
32 V/DC
- Betriebsspannungsbereich
18 - 32 V/DC
- Anschluss
M12
- Min. Medien-Temperatur
-10 °C
- Max. Medien-Temperatur
90 °C
- Betriebsdruck (max.)
16 bar
- Kontaktart
Analog
- Min. Umgebungstemperatur
-10 °C
- Max. Umgebungstemperatur
60 °C
- Inhalt
1 St.
- RoHS-konform
Ja
