Abbildung ähnlich
Abbildung ähnlich

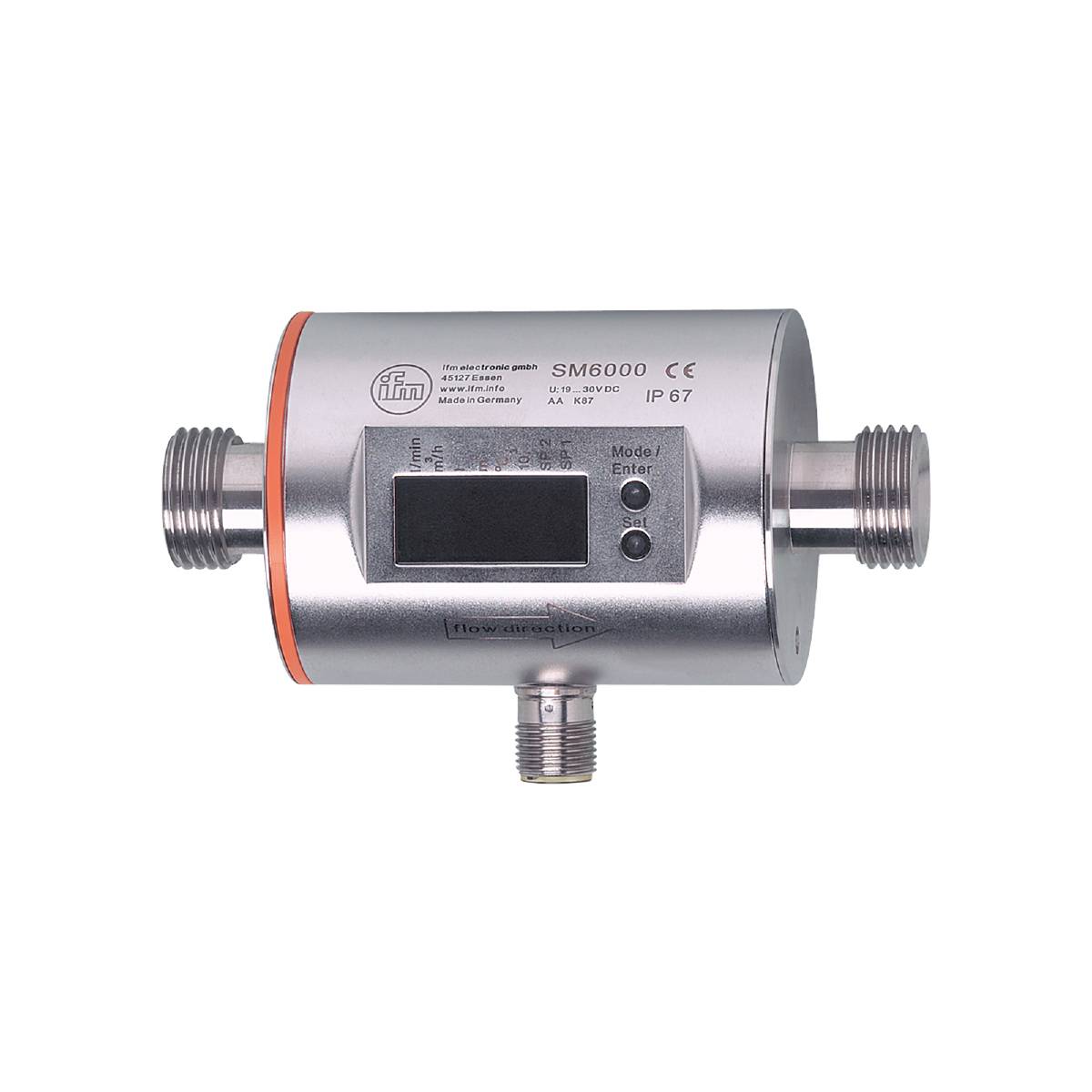

ifm Electronic Magnetisch-Induktiver Durchflusssensor SM6000 SM6000 Betriebsspannung (Bereich): 18 - 30 V/DC 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Magnetisch-Induktiver Durchflusssensor
Betriebsspannung min.
18 V/DC
Betriebsspannung max.
30 V/DC
Typ
SM6000
Betriebsspannungsbereich
18 - 30 V/DC
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ifm SM6000 Magnetisch-induktiver Durchflusssensor
- Präzise Messung von Durchfluss, Verbrauch und Mediumtemperatur
- Hohe Genauigkeit, Reproduzierbarkeit und Messdynamik
- Mit Schalt-, Analog- und Impulsausgang
- Gut ablesbares 4-stelliges LED-Display
- Komfortable Bedienung über Tasten oder Parametrierung über IO-Link
Technische Daten
- Analogausgang Spannung [V]: 0...10; (skalierbar)
- Analogausgang Strom [mA]: 4...20; (skalierbar)
- Analogendpunkt - Temperaturueberwachung [°C]: 0...80
- Analogendpunkt AEP [l/min]: 5...25
- Analogendpunkt AEP [m³/h]: 0,3...1,5
- Analogstartpunkt - Temperaturueberwachung [°C]: -20...60
- Analogstartpunkt ASP [l/min]: 0...20
- Analogstartpunkt ASP [m³/h]: 0...1,2
- Ansprechdynamik T05 / T09 - Temperaturueberwachung [s]: T09 = 20 (Q > 1 l/min)
- Ansprechzeit - Stroemungsueberwachung [s]: 0,15; (dAP = 0, T19)
- Anzahl der analogen Ausgänge: 1
- Anzahl der digitalen Ausgänge: 2
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
- Anzeige: Anzeigeeinheit: 6 x LED, grün (l/min, m³/h, l, m³, 10³, °C); Schaltzustand: 2 x LED, gelb; Messwerte: alphanumerische Anzeige, 4-stellig; Programmierung: alphanumerische Anzeige, 4-stellig
- Anzeigebereich [l/min]: -30...30
- Anzeigebereich [m³/h]: -1,8...1,8
- Druckfestigkeit [MPa]: 1.6
- Impulslänge - Durchflussmengenueberwachung [s]: 0,01...2
- IO-Link Revision: 1.1
- SDCI-Norm: IEC 61131-9
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: -10...60
- Applikation: Totalisatorfunktion; für den industriellen Einsatz
- Auflösung [l/min]: 0.02
- Auflösung [m³/h]: 0.002
- Auflösung - Temperaturueberwachung [°C]: 0.2
- Ausführung Kurzschlussschutz: getaktet
- Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
- Ausgangssignal: Schaltsignal; Analogsignal; Impulssignal; IO-Link; (konfigurierbar)
- Benötigte Masterportklasse: A
- Bereitschaftsverzögerungszeit [s]: 5
- Besondere Eigenschaft: Vergoldete Kontakte
- Betriebsspannung [V]: 18...30 DC; (nach SEL/PEL)
- Dämpfung Prozesswert dAP - Stroemungsueberwachung [s]: 0...5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 200
- Druckfestigkeit [bar]: 16
- Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
- Eingänge: Zählerreset
- Einstellbare Verzögerungszeit dS, dr - Stroemungsueberwachung [s]: 0...50
- Elektrische Ausführung: PNP/NPN
- Genauigkeit - Temperaturueberwachung [K]: ± 2,5 (Q > 1 l/min)
- Genauigkeit (im Messbereich) - Stroemungsueberwachung: ± (0,8 % MW + 0,5 % MEW)
- Gesamtzahl Ausgänge: 2
- Gewicht [g]: 544.000
- Impulsausgang: Durchflussmengen-Zähler
- Impulswertigkeit - Durchflussmengenueberwachung: 0,00001...30 000 m³
- In Schritten von - Temperaturueberwachung [°C]: 0.2
- Kommunikationsschnittstelle: IO-Link
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -25...80
- MAWP bei Applikationen gemäß CRN [bar]: 17.7
- Max. Bürde [Ω]: 500
- max. Spannungsabfall Schaltausgang DC [V]: 2
- Medien: Leitfähige flüssige Medien; Wasser; wasserbasierte Medien
- Mediumtemperatur [°C]: -10...70
- Messbereich [l/min]: 0,1...25
- Messbereich [m³/h]: 0,005...1,5
- Messbereich - Temperaturueberwachung [°C]: -20...80
- Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
- Min. Lastwiderstand [Ω]: 2000
- Min. Prozesszykluszeit [ms]: 5
- Montage: Anschluss an Rohrleitung durch Adapter
- MTTF: 162
- Parametriermöglichkeiten: Strömungsüberwachung; Mengenzähler; Vorwahlzähler; Temperaturüberwachung; Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Strom-/Spannungs-/Impulsausgang; Anlaufüberbrückungszeit; Display abschaltbar; Anzeigeeinheit
- Profile: Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
- Prozessanschluss: Gewindeanschluss G 1/2 DN15 flachdichtend
- Prozessdaten analog: 3
- Prozessdaten binär: 2
- Rückschaltpunkt rP [l/min]: 0,1...24,9
- Rückschaltpunkt rP [m³/h]: 0,005...1,495
- Rückschaltpunkt rP - Temperaturueberwachung [°C]: -19,6...79,6
- Schaltpunkt SP [l/min]: 0,25...25
- Schaltpunkt SP [m³/h]: 0,015...1,5
- Schaltpunkt SP - Temperaturueberwachung [°C]: -19,2...80
- Schrittweite [l/min]: 0,02
- Schrittweite [m³/h]: 0,002
- Schutzart: IP 67
- Schutzklasse: III
- SIO-Mode: ja
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: 95; (24 V)
- Überlastfest: ja
- Verpolungsschutz: ja
- Werkstoffe in Kontakt mit dem Medium: 1.4404 (Edelstahl / 316L); PEEK; FKM
- Wiederholgenauigkeit - Stroemungsueberwachung: ± 0,2% MEW
- Produkt-Art
Magnetisch-Induktiver Durchflusssensor
- Typ
SM6000
- Betriebsspannung min.
18 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
18 - 30 V/DC
- Anschluss
M12
- Ausgänge
PNP
NPN
- Gehäusematerial
Edelstahl V4A
- Min. Medien-Temperatur
-10 °C
- Max. Medien-Temperatur
70 °C
- Betriebsdruck (max.)
16 bar
IP67
- Gewicht
0.5350 kg
- Min. Umgebungstemperatur
-10 °C
- Max. Umgebungstemperatur
60 °C
- Inhalt
1 St.
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3321661 ifm Electronic Magnetisch-Induktiver Durchflusssensor SM6000 SM6000 Betriebsspannung (Bereich): 18 - 30 V/DC 1 St.
Beschreibung
ifm SM6000 Magnetisch-induktiver Durchflusssensor
