ifm Electronic Mechatronischer Durchflusssensor SBG232 SBG232 Betriebsspannung (Bereich): 18 - 30 V/DC 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Mechatronischer Durchflusssensor
Betriebsspannung min.
18 V/DC
Betriebsspannung max.
30 V/DC
Typ
SBG232
Betriebsspannungsbereich
18 - 30 V/DC
Datenblatt (PDF)
Anzahl
Gesamt
€
Nur noch 10 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details

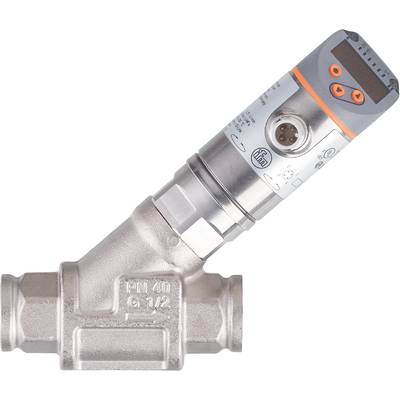

ifm SBG232 Mechatronischer Durchflusssensor
- Präzise Erfassung von Durchfluss und Mediumtemperatur
- Geeignet für Wasser, Kühlschmiermittel, Öle und Glykol-Lösungen dank integrierter Messkurven
- Zuverlässige Rückflussverhinderung mit sehr schneller Ansprechzeit
- Mit Schalt-, Analog- und Frequenzausgang
- Gut ablesbares LED-Display mit Rot-Grün-Wechselanzeige
- Komfortable Bedienung über Tasten oder Parametrierung über IO-Link
Technische Daten
- Analogausgang Strom [mA]: 4...20
- Ansprechdynamik T05 / T09 - Temperaturueberwachung [s]: T09 = 120 (Q > 1 l/min)
- Ansprechzeit - Stroemungsueberwachung [s]: 0,01
- Anzahl der analogen Ausgänge: 1
- Anzahl der digitalen Ausgänge: 2
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
- Anzeige: Anzeigeeinheit: 3 x LED, grün; Schaltzustand: 2 x LED, gelb; Messwerte: alphanumerische Anzeige, rot / grün 4-stellig; Programmierung: alphanumerische Anzeige, 4-stellig
- Anzeigebereich - Temperaturueberwachung [°C]: -32...122
- Anzeigebereich [l/min]: 0...18
- Anzeigebereich [m³/h]: 0...1,08
- Druckfestigkeit [MPa]: 4
- IO-Link Revision: 1.1
- SDCI-Norm: IEC 61131-9 CDV
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: 0...60
- Applikation: für den industriellen Einsatz
- Auflösung [l/min]: 0.05
- Auflösung [m³/h]: 0.005
- Auflösung - Temperaturueberwachung [°C]: 1
- Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
- Ausgangssignal: Schaltsignal; Analogsignal; Frequenzsignal; IO-Link; (konfigurierbar)
- Benötigte Masterportklasse: A
- Bereitschaftsverzögerungszeit [s]: < 3
- Besondere Eigenschaft: Vergoldete Kontakte
- Betriebsspannung [V]: 18...30 DC; (nach SEL/PEL)
- Dämpfung Analogausgang dAA - Stroemungsueberwachung [s]: 0...5
- Dämpfung Prozesswert dAP - Stroemungsueberwachung [s]: 0...5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 150; (je Ausgang 2 x 200 (...60 °C); 2 x 250 (...40 °C))
- Druckfestigkeit [bar]: 40
- Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
- Frequenz am Endpunkt FRP [Hz]: 10...10000
- Frequenz am Endpunkt FRP - Temperaturueberwachung [Hz]: 10...10000
- Frequenz des Ausgangs [Hz]: 0...10000
- Frequenzendpunkt FEP [l/min]: 1...15
- Frequenzendpunkt FEP [m³/h]: 0,06...0,9
- Frequenzendpunkt FEP - Temperaturueberwachung [°C]: 12...100
- Frequenzstartpunkt FSP - Temperaturueberwachung [°C]: -10...78
- Genauigkeit - Temperaturueberwachung [K]: 3 (25°C; Q > 1 l/min)
- Genauigkeit (im Messbereich) - Stroemungsueberwachung: ± (4 % MW + 1 % MEW); (Q > 0,3 l/min; Medium- und Umgebungstemperatur: +22 °C ± 4K)
- Gesamtzahl Ausgänge: 2
- Gewicht [g]: 750.000
- In Schritten von - Temperaturueberwachung [°C]: 1
- Kommunikationsschnittstelle: IO-Link
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -15...80
- MAWP bei Applikationen gemäß CRN [bar]: 40
- Max. Bürde [Ω]: 500
- max. Spannungsabfall Schaltausgang DC [V]: 2
- Medien: Flüssige Medien; Wasser; Glykol-Lösungen; Kühlschmiermittel
- Mediumtemperatur [°C]: -10...100
- Messbereich [l/min]: 0,3...15
- Messbereich [m³/h]: 0,018...0,9
- Messbereich - Temperaturueberwachung [°C]: -10...100
- Messdynamik: 1:50
- Min. Berstdruck [bar]: 160
- Min. Prozesszykluszeit [ms]: 5
- MTTF: 145
- Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Strom-/Frequenzausgang; Medienauswahl; Dämpfung Schalt-/Analogausgang; Display drehbar / abschaltbar; Standard-Maßeinheit; Farbe Prozesswert
- Profile: Smart Sensor: Process Data Variable; Device Identification
- Prozessanschluss: Gewindeanschluss G 1/2
- Prozessdaten analog: 2
- Prozessdaten binär: 2
- Rückschaltpunkt rP [l/min]: 0...14,9
- Rückschaltpunkt rP [m³/h]: 0...0,895
- Rückschaltpunkt rP - Temperaturueberwachung [°C]: -10...99
- Schaltpunkt SP [l/min]: 0,1...15
- Schaltpunkt SP [m³/h]: 0,005...0,9
- Schaltpunkt SP - Temperaturueberwachung [°C]: -9...100
- Schaltspiele (mechanisch): 10 Millionen
- Schrittweite [l/min]: 0,05
- Schrittweite [m³/h]: 0,005
- Schutzart: IP 65; IP 67
- Schutzklasse: III
- SIO-Mode: ja
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: < 50
- Temperaturdrift - Temperaturueberwachung: 0,029 °C / K
- Überlastfest: ja
- Verpolungsschutz: ja
- Werkstoffe in Kontakt mit dem Medium: 1.4401 (Edelstahl / 316); 1.4404 (Edelstahl / 316L); Messing (2.0371); Messing chemisch vernickelt; PPS; O-Ring: FKM
- Wiederholgenauigkeit - Stroemungsueberwachung: ± 1 % MEW
- Produkt-Art
Mechatronischer Durchflusssensor
- Typ
SBG232
- Betriebsspannung min.
18 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
18 - 30 V/DC
- Anschluss
M12
- Min. Medien-Temperatur
-10 °C
- Max. Medien-Temperatur
100 °C
- Betriebsdruck (max.)
40 bar
- Min. Umgebungstemperatur
0 °C
- Max. Umgebungstemperatur
60 °C
- Inhalt
1 St.
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3320988 ifm Electronic Mechatronischer Durchflusssensor SBG232 SBG232 Betriebsspannung (Bereich): 18 - 30 V/DC 1 St.
