ifm Electronic OGD550 optischer Abstandssensor 1 St. Reichweite max. (im Freifeld): 2 m kaufen

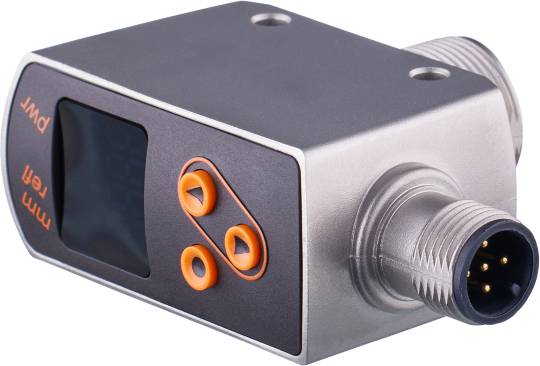

Ein rechteckiges elektronisches Gerät mit Display und drei orangefarbenen Tasten. Es hat einen zylinderförmigen Anschluss rechts.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

optischer Abstandssensor

Betriebsspannung min.

10 V/DC

Betriebsspannung max.

30 V/DC

Max. Reichweite im Freifeld

2 m

Datenblatt (PDF)

Sofort-Lieferung Di., 6. Okt.

6 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

324,37 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 6 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mo., 19. Okt.

Kostenfreier Versand

373,95 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

ifm OGD550 Optischer Abstandssensor

Kleine kompakte Bauform mit Standard-M18-Gewinde und PMD-Lichtlaufzeitmessung
Abstände millimetergenau messen und im laufenden Prozess überwachen
Farbunabhängige Tast- oder Reichweite
Gleichzeitige Ausgabe des Abstandswerts und der Reflektivität erhöht Prozesssicherheit
Komfortable Bedienung über Tasten oder Parametrierung über IO-Link

Technische Daten

Abmessungen [mm]: 61,7 x 22,5 x 45,2
Anzeige: Schaltzustand: 2 x LED, gelb; : 1 x alphanumerische Anzeige, 4-stellig
IO-Link Revision: 1.1.3
SDCI-Norm: IEC 61131-9
Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
Umgebungstemperatur-1 [°C]: -25...60
Ausführung Kurzschlussschutz: getaktet
Ausgangsfunktion: 2 x Schließer / Öffner; (parametrierbar)
Ausrichtung Optik: seitliche Optik
Benötigte Masterportklasse: A
Betriebsspannung [V]: 10...30 DC; ("supply class 2" gemäß cULus)
Eingänge: Laser Ein / Aus
Einstellbereich Objektreflektivität [%]: 6...900; (Reflektivität; 6 schwarzes Papier; 100 weißes Papier)
Elektrische Ausführung: PNP/NPN; (parametrierbar)
Gehäuse: Quaderförmig mit M18 Gewinde
Gewicht [g]: 133.130
Gewindebezeichnung: M18 x 1
Hintergrundausblendung [m]: < 20
IO-Link Funktionen (azyklisch): Anwendungsspezifische Markierung; Betriebsstundenzähler; Schaltzyklenzähler
Kommunikationsschnittstelle: IO-Link
Kurzschlussschutz: ja
Lagertemperatur [°C]: -30...80
Laserschutzklasse: 1
Lichtart: Rotlicht
Lichtfleckabmessungen gelten für: bei maximaler Tastweite
Max. Lichtfleckdurchmesser [mm]: 5
Messbereich - FAST [m]: 0,05...1
Messfrequenz - FAST [Hz]: 180
Messfrequenz - FINE [Hz]: 60
Messfrequenz - STD [Hz]: 120
Min. Prozesszykluszeit [ms]: 5
MTTF: 319
Parametriermöglichkeiten: Abstand / Reflektivität; Hysterese / Fenster; Sensitivität; Strom-/Spannungsausgang; Sequenzmodulation zur Vermeidung gegenseitiger Beeinflussung durch gleichartige Sensoren
Profile: Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
Prüfzeichen (Sonderfälle): CCC
Schaltfrequenz DC - FAST [Hz]: 60
Schaltfrequenz DC - FINE [Hz]: 20
Schaltfrequenz DC - STD [Hz]: 40
Schutzart: IP 65; IP 67
Schutzklasse: III
SIO-Mode: ja
Steckverbindung: Pinlayout: 0063 - Steckverbindung: 1 x M12; Codierung: A
Stromaufnahme [mA]: 45; (24 V)
Strombelastbarkeit je Ausgang [mA]: 100
Überlastfest: ja
Verpolungsschutz: ja
Wellenlänge [nm]: 650

Verpackungsart: Piece

Produkt-Art: optischer Abstandssensor

Typ: OGD550

Inhalt: 1 St.

Betriebsspannung min.: 10 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 10 - 30 V/DC

Kontaktart: 2 Schließer
1 Öffner

Besonderheiten: Mit Hintergrundausblendung

Strahldurchmesser: 5 mm

Laser-Klasse: 1

Ausgänge: PNP

Reichweite min. (im Freifeld): 0.05 m

: 2 m

Anschluss: M12

: IP65
IP67

Min. Temperatur: -25 °C

Max. Temperatur: 60 °C

RoHS-konform: Ja

Anschluss: M12 Stecker

Herst.-Teilenr.: OGD550

Gehäusematerial: PBT

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Betriebsspannung min.

Max. Reichweite im Freifeld

Produkt-Art

Verpackungsart

Betriebsspannung max.

ifm Electronic OGD550 optischer Abstandssensor 1 St. Reichweite max. (im Freifeld): 2 m

Bestell-Nr.:3320997

Dieser Artikel

10 V/DC

2 m

optischer Abstandssensor

Piece

30 V/DC

ifm Electronic O5D100 optischer Abstandssensor 1 St. Reichweite max. (im Freifeld): 2 m (L x B x H) 47 x 18.2 x 46.8 mm

Bestell-Nr.:3320374

10 V/DC

2 m

optischer Abstandssensor

30 V/DC

ifm Electronic O5D101 optischer Abstandssensor 1 St. Reichweite max. (im Freifeld): 2 m (L x B x H) 56 x 18.2 x 46.8 mm

Bestell-Nr.:3320375

10 V/DC

2 m

optischer Abstandssensor

30 V/DC

ifm Electronic O5D102 optischer Abstandssensor 1 St. Reichweite max. (im Freifeld): 2 m (L x B x H) 56 x 18.2 x 46.8 mm

Bestell-Nr.:3320376

10 V/DC

2 m

optischer Abstandssensor

30 V/DC

ifm Electronic O5D150 optischer Abstandssensor 1 St. Reichweite max. (im Freifeld): 2 m

Bestell-Nr.:3320377

10 V/DC

2 m

optischer Abstandssensor

Piece

30 V/DC

ifm Electronic O5D151 optischer Abstandssensor 1 St. Reichweite max. (im Freifeld): 2 m (L x B x H) 56 x 18.2 x 46.8 mm

Bestell-Nr.:3320378

10 V/DC

2 m

optischer Abstandssensor

Piece

30 V/DC

ifm Electronic O5D152 optischer Abstandssensor 1 St. Reichweite max. (im Freifeld): 2 m (L x B x H) 56 x 18.2 x 46.8 mm

Bestell-Nr.:3320379

10 V/DC

2 m

optischer Abstandssensor

Piece

30 V/DC

ifm Electronic OID200 optischer Abstandssensor 1 St. Reichweite max. (im Freifeld): 2 m (L x B x H) 100 x 30 x 100 mm

Bestell-Nr.:3320388

10 V/DC

2 m

optischer Abstandssensor

30 V/DC

ifm Electronic OID201 optischer Abstandssensor 1 St. Reichweite max. (im Freifeld): 2 m

Bestell-Nr.:3320389

10 V/DC

2 m

optischer Abstandssensor

Piece

30 V/DC

ifm Electronic OGD551 optischer Abstandssensor 1 St. Reichweite max. (im Freifeld): 2 m (L x B x H) 61.7 x 22.5 x 45.2 mm

Bestell-Nr.:3321038

18 V/DC

2 m

optischer Abstandssensor

Piece

30 V/DC

Dokumente & Downloads

Datenblatt

Datenblatt 3320997 ifm Electronic OGD550 optischer Abstandssensor 1 St. Reichweite max. (im Freifeld): 2 m

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3320997 ifm Electronic OGD550 optischer Abstandssensor 1 St. Reichweite max. (im Freifeld): 2 m

Beschreibung

ifm OGD550 Optischer Abstandssensor

Lieferumfang

Geliefert wird: Ifm Electronic Abstandssensor optisch OGD550, Verpackungseinheit: 1 Stk., EAN: 4021179344197
