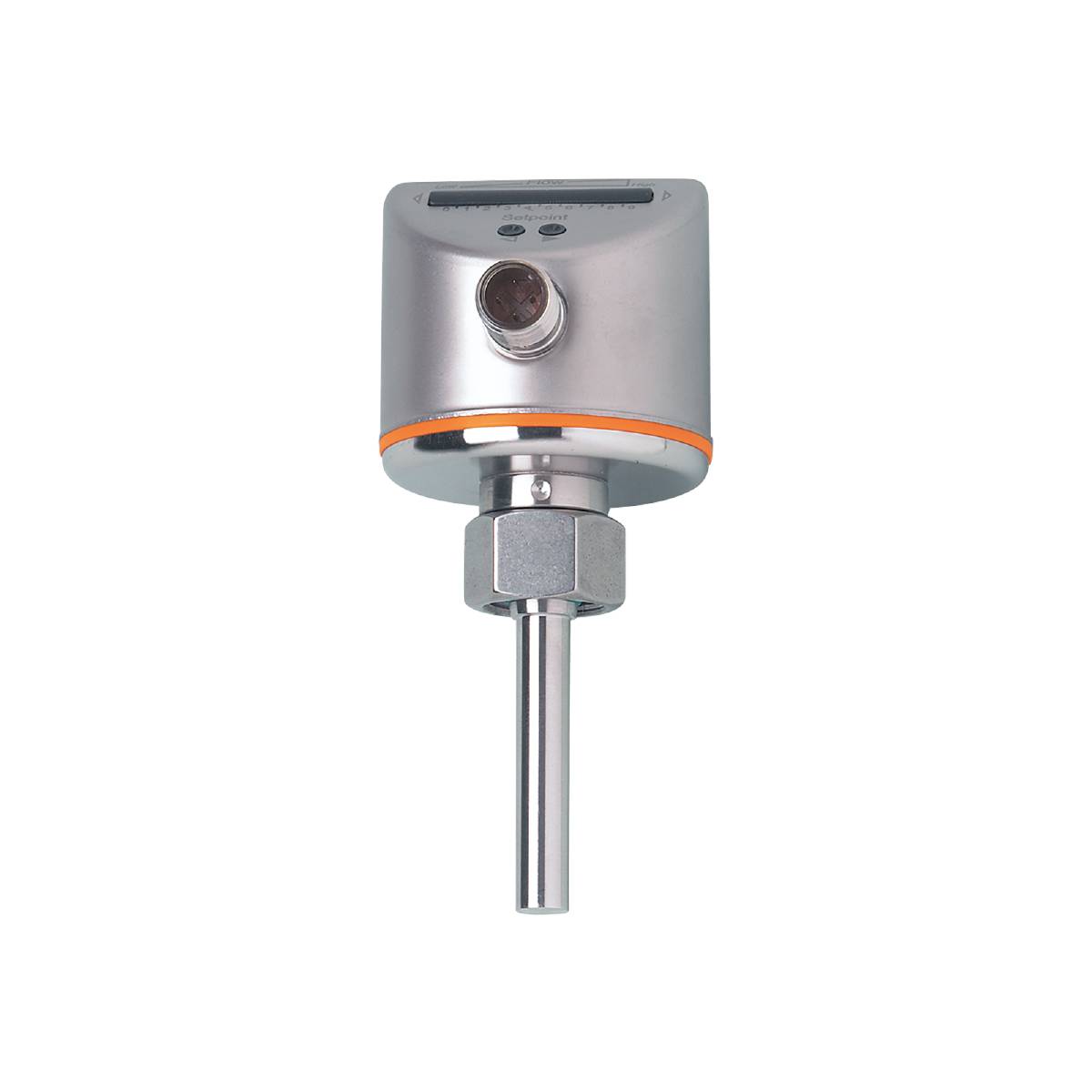

ifm Electronic Strömungswächter SI5100 SI5100 Betriebsspannung (Bereich): 19 - 36 V/DC 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Strömungswächter
Betriebsspannung min.
19 V/DC
Betriebsspannung max.
36 V/DC
Typ
SI5100
Betriebsspannungsbereich
19 - 36 V/DC
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ifm SI5100 Strömungswächter
- Zuverlässige Überwachung von flüssigen und gasförmigen Medien in Rohrleitungen
- Variabler Prozessanschluss über Adapter
- Einfache Einstellung der Schaltpunkte für die schnelle Inbetriebnahme
- Robustes Edelstahlgehäuse für den Einsatz in rauer Industrieumgebung
- LED-Bargraph zur Anzeige von Schaltpunkt und Strömungszustand
Technische Daten
- Abmessungen [mm]: M18 x 1,5
- Ansprechzeit - Gasfoermige_Medien [s]: 1...10
- Ansprechzeit - Fluessige_Medien [s]: 1...10
- Anzahl der digitalen Ausgänge: 1
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 1
- Anzeige: Funktion: 10 x LED, 3-farbig
- Schaltpunktabgleich: Taster
- Stablänge-Wert L [mm]: 45
- Umgebungstemperatur-1 [°C]: -25...80
- Ausführung Kurzschlussschutz: getaktet
- Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
- Ausgangssignal: Schaltsignal
- Bereitschaftsverzögerungszeit [s]: 10
- Betriebsspannung [V]: 19...36 DC
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 250
- Druckfestigkeit [bar]: 100
- Einstellbereich - Fluessige_Medien [cm/s]: 3...300
- Einstellbereich - Gasfoermige_Medien [cm/s]: 200...3000
- Elektrische Ausführung: PNP
- Gesamtzahl Ausgänge: 1
- Gewicht [g]: 221.850
- Gewindebezeichnung: M18 x 1,5
- Größte Empfindlichkeit - Fluessige_Medien [cm/s]: 3...100
- Größte Empfindlichkeit - Gasfoermige_Medien [cm/s]: 200...800
- Hysterese [cm/s]: 2...5; (für Wasser 5...100 ; 25 °C; Werkseinstellung)
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -25...100
- max. Spannungsabfall Schaltausgang DC [V]: 2,5
- Medien: Flüssige Medien; Gasförmige Medien; Aggressive Medien
- Mediumtemperatur [°C]: -25...80
- Mediumtemperatur - Fluessige_Medien [°C]: -25...80
- Mediumtemperatur - Gasfoermige_Medien [°C]: -25...80
- MTTF: 298
- Prozessanschluss: M18 x 1,5 Innengewinde
- Reproduzierbarkeit [cm/s]: 1...5
- Schaltpunktgenauigkeit [cm/s]: ± 2...± 10; (für Wasser 5...100 ; 25 °C; Werkseinstellung)
- Schutzart: IP 67
- Schutzklasse: III
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A
- Stromaufnahme [mA]: < 60
- Temperaturdrift [cm/s x 1/K]: 0.1; (für Wasser 5...100 cm/s; 10...70 °C)
- Temperaturgradient [K/min]: 300
- Überlastfest: ja
- Verpolungsschutz: ja
- Werkstoffe in Kontakt mit dem Medium: 3.7035 (Titan); O-Ring: FKM 80 Shore A
- Produkt-Art
Strömungswächter
- Typ
SI5100
- Betriebsspannung min.
19 V/DC
- Betriebsspannung max.
36 V/DC
- Betriebsspannungsbereich
19 - 36 V/DC
- Anschluss
M12
- Ausgänge
PNP
- Min. Medien-Temperatur
-25 °C
- Max. Medien-Temperatur
80 °C
- Betriebsdruck (max.)
100 bar
- Min. Umgebungstemperatur
-25 °C
- Max. Umgebungstemperatur
80 °C
- Inhalt
1 St.
- RoHS-konform
Ja
