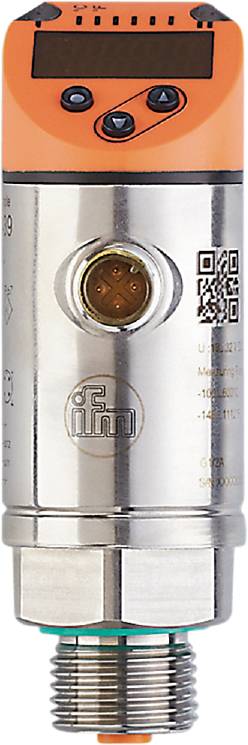

Abbildung ähnlich

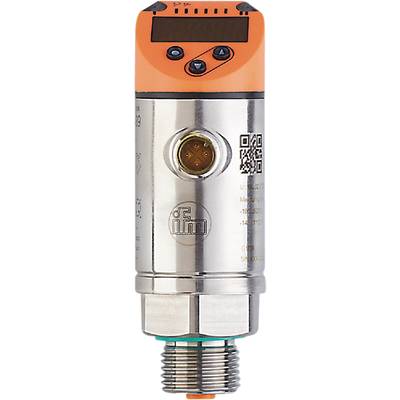

Abbildung ähnlich
ifm Electronic TR7439 Auswerteinheit TR7439 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Auswerteinheit
Typ
TR7439
Betriebsspannung min.
18 V/DC
Betriebsspannung max.
32 V/DC
Betriebsspannungsbereich
18 - 32 V/DC
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ifm TR7439 Auswerteeinheit für Temperatursensoren
- Sehr großer Temperatur-Auswertebereich
- Zwei Schaltausgänge, davon einer mit IO-Link-Kommunikationsschnittstelle
- Intuitive, benutzerfreundliche 3-Tasten-Bedienung
- Rot-Grün-Wechselanzeige zur eindeutigen Markierung von Gut-Bereichen
- Automatische Erkennung des angeschlossenen Sensortyps
- Komfortable Bedienung über Tasten oder Parametrierung über IO-Link
Unser Service für Sie
Technische Daten
- Ansprechzeit [ms]: 390
- Anzahl der digitalen Ausgänge: 2
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2
- Anzeige: Anzeigeeinheit: 2 x LED, grün; Schaltzustand: 2 x LED, gelb; Messwerte: alphanumerische Anzeige, rot / grün 4-stellig
- IO-Link Revision: 1.1
- Temperaturkoeffizient Prozent-Spanne: 0,1; (Bei Abweichung von der Referenzbedingung 25 ± 5 °C)
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: -25...80
- Anzeigegenauigkeit [K]: ± 0,3 + (± 0,1 % MS)
- Applikation: für Pt100- und Pt1000-Messelemente
- Auflösung Anzeige - Aufloesung [K]: 0,1
- Auflösung Schaltausgang - Aufloesung [K]: 0,1
- Ausführung Kurzschlussschutz: getaktet
- Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
- Ausgangssignal: Schaltsignal; IO-Link; (konfigurierbar)
- Bereitschaftsverzögerungszeit [s]: 1
- Besondere Eigenschaft: Vergoldete Kontakte
- Betriebsspannung [V]: 18...32 DC; ("supply class 2" gemäß cULus)
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 250
- Elektrische Ausführung: PNP/NPN
- Gesamtzahl Ausgänge: 2
- Gewicht [g]: 198.500
- In Schritten von [°C]: 0.1
- In Schritten von [°F]: 0.1
- Kommunikationsschnittstelle: IO-Link
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -40...100
- max. Spannungsabfall Schaltausgang DC [V]: 2,5
- Messbereich [°C]: -100...600
- Messbereich [°F]: -148...1112
- MTTF: 252
- Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Schalt-/Rückschaltverzögerung; Dämpfung; Anzeigeeinheit
- Prozessanschluss: Gewindeanschluss G 1/2 Außengewinde
- Rückschaltpunkt rP [°C]: -100...599,8
- Rückschaltpunkt rP [°F]: -148...1111,6
- Schaltpunkt SP [°C]: -99,8...600
- Schaltpunkt SP [°F]: -147,6...1112
- Schaltpunktgenauigkeit [K]: ± 0,3 + (± 0,1 % MS)
- Schutzart: IP 67
- Schutzklasse: III
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: < 50
- Überlastfest: ja
- Verpolungsschutz: ja
- Watchdog integriert: ja
- Produkt-Art
Auswerteinheit
- Typ
TR7439
- Betriebsspannung min.
18 V/DC
- Betriebsspannung max.
32 V/DC
- Betriebsspannungsbereich
18 - 32 V/DC
- Anschluss
M12
- Ausgänge
PNP
IP67
- Inhalt
1 St.
- RoHS-konform
Ja
- Gehäusematerial
PBT
- Gewicht
0.1980 kg
Dokumente & Downloads
Datenblatt
Datenblatt 3320905 ifm Electronic TR7439 Auswerteinheit TR7439 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3320905 ifm Electronic TR7439 Auswerteinheit TR7439 1 St.
Beschreibung
ifm TR7439 Auswerteeinheit für Temperatursensoren
