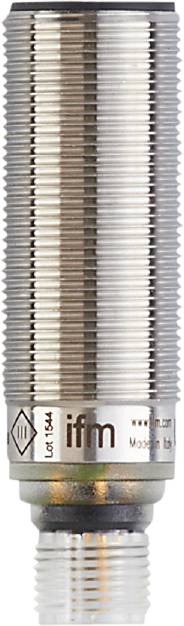

ifm Electronic UGT504 Ultraschalltaster UGT504 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Ultraschalltaster
Betriebsspannung max.
30 V/DC
Kontaktart
Analog
Anschluss
M12
Typ
UGT504
Datenblatt (PDF)
Highlights & Details
ifm UGT504 Ultraschallreflextaster
- Besonders platzsparende Bauform für den Einsatz in beengten Einbauverhältnissen
- Präziser, linearisierter Stromausgang
- Berührungslose Erfassung unabhängig von Farbe, Transparenz oder Oberflächenbeschaffenheit des Objektes
- Gut sichtbare LED zur Anzeige von Schaltzustand und Echo
Technische Daten
- Abmessungen [mm]: M18 x 1 / L = 60,5
- Analogausgang Strom [mA]: 4...20
- Ansprechzeit [ms]: < 500; (Analogausgang)
- Anzahl der analogen Ausgänge: 1
- Anzahl der Ein- und Ausgänge: Anzahl der analogen Ausgänge: 1
- Anzeige: Schaltzustand: 1 x LED, gelb; Echo: 1 x LED, grün
- Umgebungstemperatur-1 [°C]: -20...70
- Wiederholgenauigkeit: 1 %
- Anzugsdrehmoment [Nm]: 50
- Auflösung [mm]: 2
- Bereitschaftsverzögerungszeit [s]: < 0,3
- Betriebsspannung [V]: 10...30 DC; ("supply class 2" gemäß cULus)
- Blindzone [mm]: 60
- Gehäuse: Gewindebauform
- Gesamtzahl Ausgänge: 1
- Gewicht [g]: 111.200
- Gewindebezeichnung: M18 x 1
- Hinweise zur Genauigkeit / Abweichung: Die angegebenen Werte werden nach einer Aufwärmzeit von mindestens 20 Minuten erreicht
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -30...80
- Linearitätsfehler Analogausgang [%]: < 1
- Max. Abweichung vom 90° Winkel Sensor / Objekt [°]: ± 4
- Max. Bürde [Ω]: 500
- MTTF: 189
- Multiplexeingang: nein
- Öffnungswinkel zylindrisch [°]: 15; (±2)
- Schaltabstand [mm]: 60...800; (Target: 200 x 200 )
- Schaltpunktdrift [%]: -5...5
- Schutzart: IP 67
- Schutzklasse: III
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A
- Stromaufnahme [mA]: < 35
- Synchronisationseingang: nein
- Temperaturkompensation: ja
- Überlastfest: ja
- Verpolungsschutz: ja
- Wandlerfrequenz [kHz]: 230
- Produkt-Art
Ultraschalltaster
- Typ
UGT504
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Kontaktart
Analog
- Anschluss
M12
- Min. Temperatur
-20 °C
- Max. Temperatur
70 °C
IP67
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3320586 ifm Electronic UGT504 Ultraschalltaster UGT504 1 St.
Beschreibung
ifm UGT504 Ultraschallreflextaster
