ifm Electronic UGT582 Ultraschalltaster UGT582 M18 x 1 PNP 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Ultraschalltaster
Betriebsspannung max.
30 V/DC
Ausgänge
PNP
Anschluss
M12
Länge
37.7 mm
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details

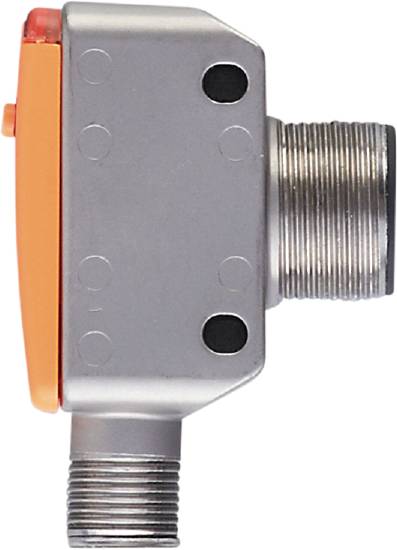

ifm UGT582 Ultraschallreflextaster
- Robustes, rechteckiges Metallgehäuse mit seitlichem M18-Gewinde
- Besonders platzsparende Bauform für den Einsatz in beengten Einbauverhältnissen
- Mit programmierbarem Schaltausgang und skalierbarem Analogausgang
- Berührungslose Erfassung unabhängig von Farbe, Transparenz oder Oberflächenbeschaffenheit des Objektes
- Intuitive Einstellung des Erfassungsbereichs mittels Tastendruck
Technische Daten
- Abmessungen [mm]: 53 x 20 x 37,7
- Analogausgang Strom [mA]: 4...20
- Ansprechzeit [ms]: < 450; (Analogausgang)
- Anzahl der analogen Ausgänge: 1
- Anzahl der digitalen Ausgänge: 1
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
- Anzeige: Schaltzustand: 1 x LED, gelb; Echo: 1 x LED, grün
- Umgebungstemperatur-1 [°C]: -20...70
- Wiederholgenauigkeit: 1 %
- Anzugsdrehmoment [Nm]: 50
- Auflösung [mm]: 3
- Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
- Ausgangssignal: Schaltsignal; Analogsignal
- Bereitschaftsverzögerungszeit [s]: < 0,3
- Betriebsspannung [V]: 10...30 DC; ("supply class 2" gemäß cULus)
- Blindzone [mm]: 60
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
- Elektrische Ausführung: PNP
- Gehäuse: Quaderförmig mit M18 Gewinde
- Gesamtzahl Ausgänge: 2
- Gewicht [g]: 99.500
- Gewindebezeichnung: M18 x 1
- Hinweise zur Genauigkeit / Abweichung: Die angegebenen Werte werden nach einer Aufwärmzeit von mindestens 20 Minuten erreicht
- Hysterese [%]: < 1
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -30...80
- Linearitätsfehler Analogausgang [%]: ≤ 1
- Max. Abweichung vom 90° Winkel Sensor / Objekt [°]: ± 4
- Max. Bürde [Ω]: 500
- max. Spannungsabfall Schaltausgang DC [V]: 2,2
- MTTF: 191
- Öffnungswinkel zylindrisch [°]: 15; (±2)
- Schaltabstand [mm]: 60...800; (Target: 100 x 100 )
- Schaltfrequenz DC [Hz]: 5
- Schaltpunktdrift [%]: -5...5
- Schutzart: IP 67
- Schutzklasse: III
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A
- Stromaufnahme [mA]: < 35
- Teach-Funktion: ja
- Temperaturkompensation: ja
- Überlastfest: ja
- Verpolungsschutz: ja
- Wandlerfrequenz [kHz]: 230
- Produkt-Art
Ultraschalltaster
- Typ
UGT582
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ausgänge
PNP
- Anschluss
M12
- Baugröße
M18 x 1
- Gehäusematerial
Edelstahl V4A
- Min. Temperatur
-20 °C
- Max. Temperatur
70 °C
IP67
- Länge
37.7 mm
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3320592 ifm Electronic UGT582 Ultraschalltaster UGT582 M18 x 1 PNP 1 St.
Beschreibung
ifm UGT582 Ultraschallreflextaster
