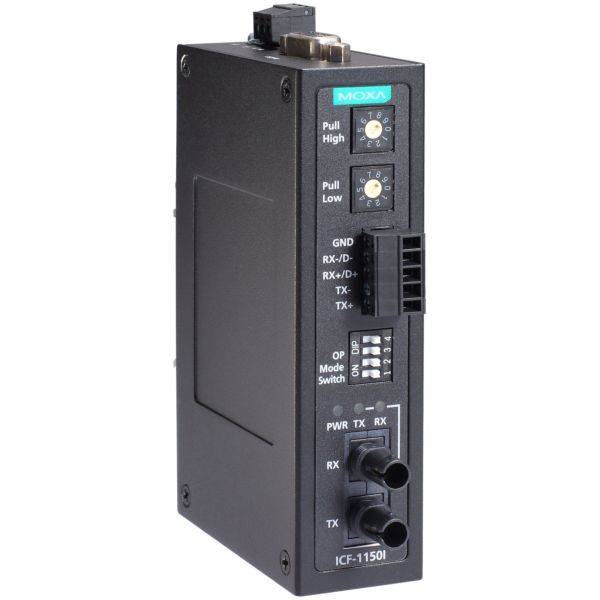

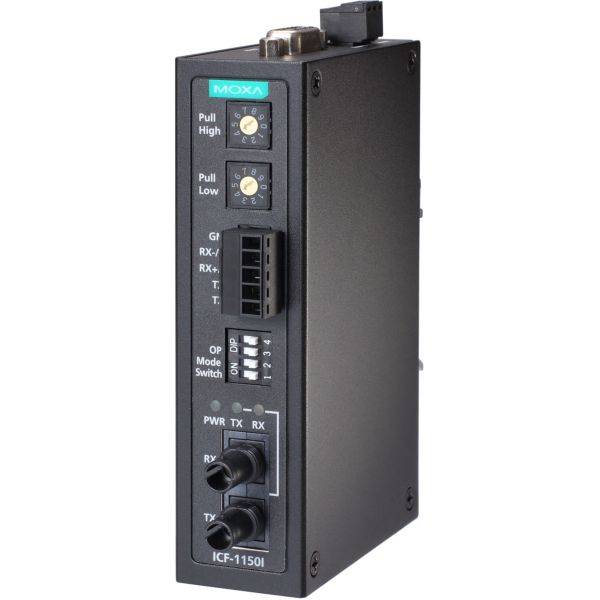

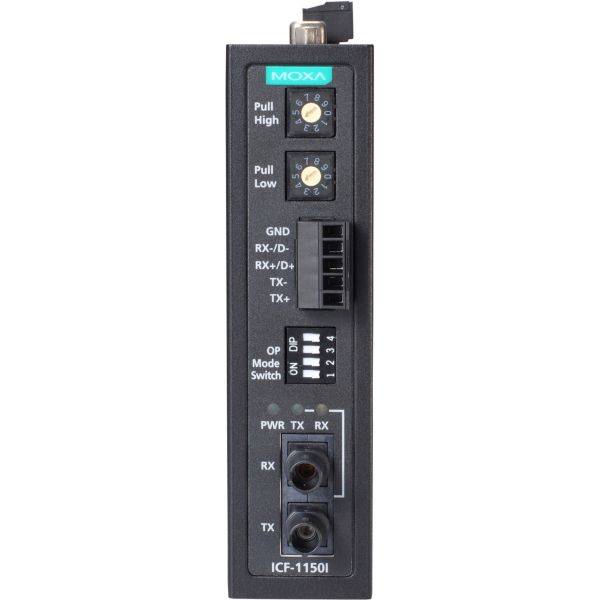

Industrieller RS-232/422/485-zu-Multimode-Glasfaser-Konverter, ST-Stecker, 2 kV Isolation, 0 to 60

"MOXA ICF-1150I-M-ST" Die Seriell-Glasfaser-Konverter ICF-1150 übertragen RS-232/RS-422/RS-485-Signale auf Glasfaseranschlüsse, um die Übertragungsdistanz zu erhöhen. Wenn ein ICF-1150-Gerät Daten von einer beliebigen seriellen Schnittstelle empfängt, sendet es die Daten über die Glasfaseranschlüsse. Diese Produkte unterstützen nicht nur Singlemode- und Multimode-Glasfasern für unterschiedliche Übertragungsdistanzen, es sind auch Modelle mit Isolationsschutz erhältlich, um die Störfestigkeit zu erhöhen. Die ICF-1150-Produkte bieten Drei-Wege-Kommunikation und einen Drehschalter zur Einstellung des Pull-High/Low-Widerstands für die Installation vor Ort. Drei-Wege-Kommunikation Die Serie ICF-1150 unterstützt serielle Ports mit einem DB9-Stecker für RS-232-Kommunikation und einer abnehmbaren Klemmleiste für RS-422- oder RS-485-Kommunikation. Die Ports (2 serielle Ports und ein Glasfaserport) sind völlig unabhängig voneinander. Wenn ein ICF-1150 Konverter Daten von einem der Ports empfängt, sendet er die Daten über die anderen Ports. Wenn der ICF-1150-Konverter beispielsweise einen Befehl vom Remote-Master über den Glasfaseranschluss empfängt, wandelt er das Signal um und sendet den Befehl gleichzeitig über die RS-232- und RS-422/485-Anschlüsse. Wenn der Benutzer ein System überwacht, das in einem RS-485-Netzwerk läuft, ist kein zusätzlicher RS-232-zu-RS-485-Konverter erforderlich, um den seriellen Port des Laptops mit dem RS-485-Bus zu verbinden. Drehschalter zur Einstellung des Pull-High/Low-Widerstands Die RS-485-Schnittstelle unterstützt Multidrop- oder Daisy-Chain-Verbindungen, die von Systemtechnikern verwendet werden, um serielle Geräte wie Zähler, RTUs und Lesegeräte gemeinsam an denselben Bus anzuschließen. Da die Anzahl der seriellen Geräte auf demselben Bus zu einer Erhöhung der Impedanz der Datenleitung führt, ermöglicht das ICF-1150 dem Anwender die Einstellung des Pull-High/Low-Widerstands. Drehen Sie einfach den Schalter auf den entsprechenden Wert, ohne das ICF-1150 von der DIN-Schiene zu entfernen. Copper-to-FiberOptic mit Isolierung DIN-Schiene Extern 0°C bis °C 3-Wege-Kommunikation: RS-232, RS-422/485 und Glasfaser Drehschalter zur Änderung des Pull-High/Low-Widerstandswertes Verlängert die RS-232/422/485-Übertragung auf bis zu km mit Single-Mode oder km mit Multi-Mode 0 bis °C Betriebstemperatur C1D2-, ATEX- und IECEx-zertifiziert für raue Industrieumgebungen Technische Daten Serial Interface No. of Ports 2 Serial Standards RS-232, RS-422, RS-485 Baudrate 50 bps to.6 kbps (supports non-standard baudrates) Flow Control ADDC® (automatic data direction control) for RS-485 Connector 5-pin terminal block DB9 male Multi-mode ST connector Isolation 2 kV Pull High/Low Resistor for RS-485 150 kilo-ohm, kilo-ohm,.7 kilo-ohm,.3 kilo-ohm, kilo-ohm, ohm, ohm, ohm, ohm, ohm RS-485 Data Direction Control ADDC® (automatic data direction control) Terminator for RS-485 N/A, ohms, kilo-ohms Serial Signals RS-232 TxD, RxD, GND RS-422 Tx+, Tx-, Rx+, Rx-, GND RS-485-4w Tx+, Tx-, Rx+, Rx-, GND RS-485-2w Data+, Data-, GND Power Parameters Input Current 300 mA (at) to VDC Input Voltage 12 to VDC No. of Power Inputs 1 Overload Current Protection Supported Power Connector Terminal block Power Consumption 300 mA (at) to VDC Physical Characteristics Housing Metal IP Rating IP30 Dimensions 30.3 x x mm (1.19 x.76 x.53 in) Weight 330 g (0.73 lb) Installation DIN-rail mounting Environmental Limits Operating Temperature 0 to °C (32 to °F) Storage Temperature (package included) -40 to °C (-40 to °F) Ambient Relative Humidity 5 to % (non-condensing) Standards and Certifications EMC EN /24 EMI CISPR, FCC Part B Class A EMS IEC -4-2 ESD: Contact: kV; Air: kV IEC -4-3 RS: MHz to GHz: V/m IEC -4-4 EFT: Power: kV; Signal: kV IEC -4-5 Surge: Power: kV; Signal: kV IEC -4-6 CS: kHz to MHz: V/m; Signal: V/m IEC -4-8 PFMF Environmental Testing IEC -2-1 IEC -2-2 IEC -2-3 Safety EN -1, IEC -1 Vibration IEC -2-6 MTBF Time 792,085 hrs Standards Telcordia (Bellcore), GB
