Ixxat 1.01.0282.12001 USB-to-CAN V2 embedded CAN Umsetzer USB, CAN Bus, Sub-D9 5 V/DC 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (292,60 € / Stück)
292,60 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
USB-to-CAN V2 embedded
- Hohe Qualität und äußerst zuverlässig
- Hoher Datendurchsatz kombiniert mit geringer Latenzzeit
- PC-Installation über Steckkarte und internes USB-Kabel
- Galvanische Isolierung
- Leistungsfähige Programmierschnittstelle sowohl für Windows (VCI) als auch für Linux (socketCAN oder ECI), QNX und VxWorks (ECI)
- PC-Installation über Steckkarte und mitgeliefertes internes USB-Kabel (ZHR-5P auf TU5005HNO-1*5P
Technische Daten
- CAN-Bitraten: 10 kBit/s bis 1 Mbit/s
- CAN Bus Anschluss: 1 x D-Sub-9 nach CiA 303-1
- LIN-Bitraten: Max. 20 kbit/s
- Galvanische Entkopplung: 1 kV, 1 Sek.
- Zertifizierung: UKCA, FCC.
- Produkt-Art
CAN Umsetzer
- Schnittstellen
USB
CAN Bus
Sub-D9
- Typ
USB-to-CAN V2 embedded
- Betriebsspannung
5 V/DC
- Max. Betriebstemperatur
+70 °C °C
- Min. Betriebstemperatur
-20 °C
- Betriebstemperatur
-20 bis +70 °C °C
- Abm.
(B x H) 67 mm x 40 mm
- Max. Stromaufnahme
300 mA
- Höhe
40 mm
- Breite
67 mm
- Herst.-Teilenr.
1.01.0282.12001
- Ausführung
USB-to-CAN V2 embedded
- Schnittstellen
USB. CAN Bus. Sub-D9
- Stromaufnahme
300 mA
- Plastikfreie Verpackung
Plastikfreie Verpackung
Dokumente & Downloads
Datenblatt
Datenblatt 2390274 Ixxat 1.01.0282.12001 USB-to-CAN V2 embedded CAN Umsetzer USB, CAN Bus, Sub-D9 5 V/DC 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2390274 Ixxat 1.01.0282.12001 USB-to-CAN V2 embedded CAN Umsetzer USB, CAN Bus, Sub-D9 5 V/DC 1 St.
Beschreibung
Das Ixxat USB-to-CAN V2 embedded mit galvanischer Trennung wird über eine Platine und ein internes USB-Kabel an einen PC angeschlossen. Es stellt eine unkomplizierte und kostengünstige Möglichkeit dar, einen Computer mit internem USB-Anschluss an ein CAN-Bus-Netzwerk anzuschließen und kann z.B. im Bereich von Test-, Entwicklungs-, Wartungs- oder Steuerungsanwendungen eingesetzt werden.
Die galvanische Trennung erhöht zuverlässig den Schutz des Gerätes vor Schäden an der Elektronik durch Spannungsspitzen.
Für das USB-to-CAN V2 embedded steht ein umfangreiches und stabiles Treiber- und Softwarepaket zur Verfügung, das kostenlos unter ixxat.com heruntergeladen werden kann.
Die Ixxat-Treiberpakete für Windows (VCI) sowie Linux, VxWorks und QNX (ECI) ermöglichen auch den Einsatz in bestehenden Applikationen ohne Softwareanpassung. Die APIs für CANopen und SAE J1939 unterstützen ebenfalls die USB-to-CAN V2 Gerätefamilie.

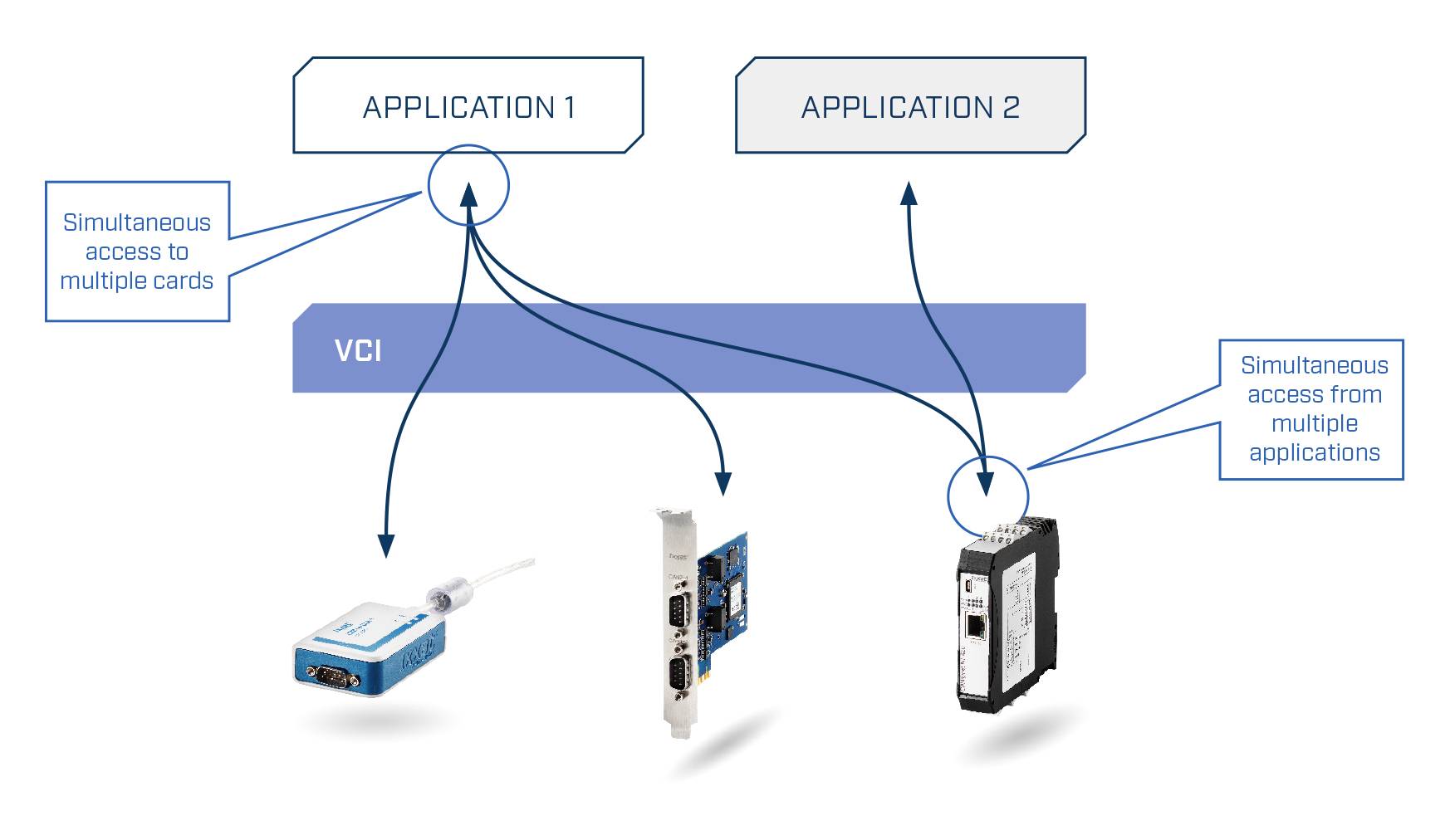

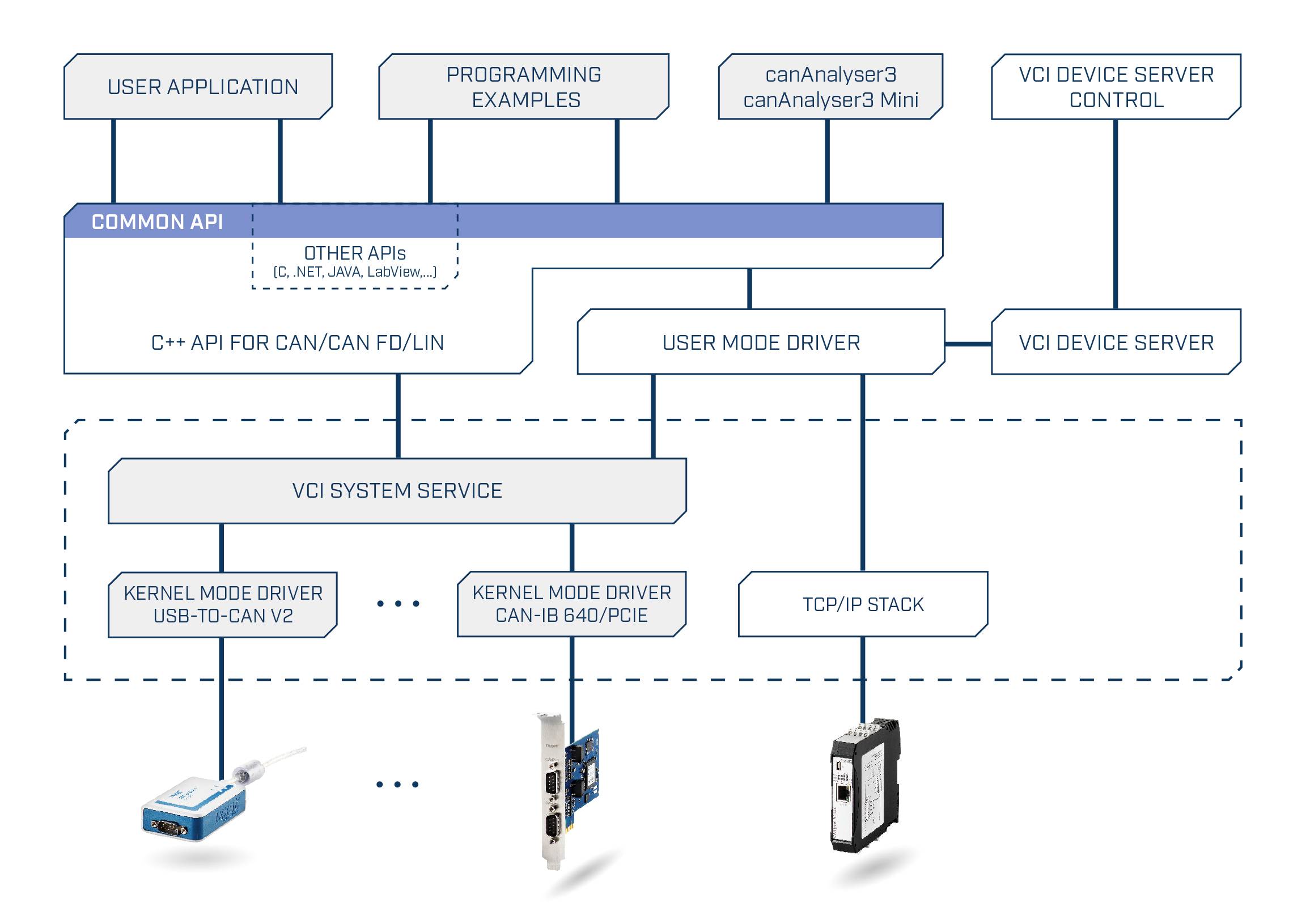

Das VCI V4 (Virtual Communication Interface) ist die Treiberschnittstelle für Ixxat-Interfaces unter Windows und kann kostenlos unter ixxat.com/vci heruntergeladen werden. Auf Basis des VCI können kundenspezifische Anwendungen für die Kommunikation über CAN, CAN-FD, LIN und Industrial Ethernet entwickelt werden.
Das Software-Tool canAnalyser3 Mini ist im Download-Paket der VCI V4 enthalten und ermöglicht erste Analyseschritte und Überwachungen in CAN-Netzwerken.
Die galvanische Trennung erhöht zuverlässig den Schutz des Gerätes vor Schäden an der Elektronik durch Spannungsspitzen.
Für das USB-to-CAN V2 embedded steht ein umfangreiches und stabiles Treiber- und Softwarepaket zur Verfügung, das kostenlos unter ixxat.com heruntergeladen werden kann.
Die Ixxat-Treiberpakete für Windows (VCI) sowie Linux, VxWorks und QNX (ECI) ermöglichen auch den Einsatz in bestehenden Applikationen ohne Softwareanpassung. Die APIs für CANopen und SAE J1939 unterstützen ebenfalls die USB-to-CAN V2 Gerätefamilie.
Das VCI V4 (Virtual Communication Interface) ist die Treiberschnittstelle für Ixxat-Interfaces unter Windows und kann kostenlos unter ixxat.com/vci heruntergeladen werden. Auf Basis des VCI können kundenspezifische Anwendungen für die Kommunikation über CAN, CAN-FD, LIN und Industrial Ethernet entwickelt werden.
Das Software-Tool canAnalyser3 Mini ist im Download-Paket der VCI V4 enthalten und ermöglicht erste Analyseschritte und Überwachungen in CAN-Netzwerken.
Lieferumfang
- USB-to-CAN V2 embedded
- Bedienungsanleitung
- CAN-Treiber VCI für Windows
- CAN-Treiber ECI für Linux
- CAN-Busmonitor "canAnalyser Mini"
- Internes USB-Kabel mit 5-poligem Steckverbinder (ZHR-5P auf TU5005HNO-1*5P) zur Installation der Karte
