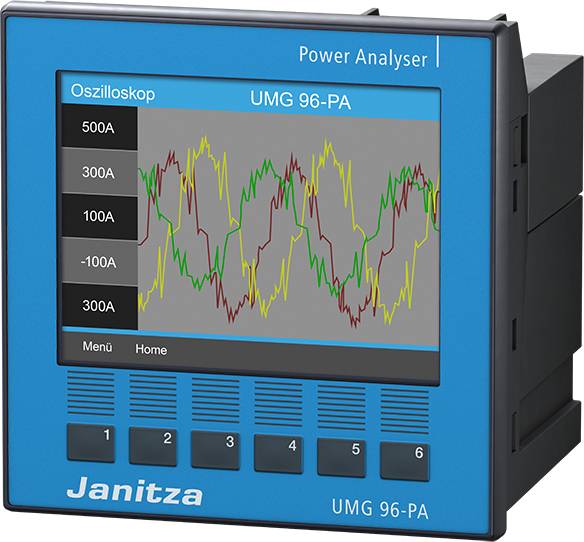

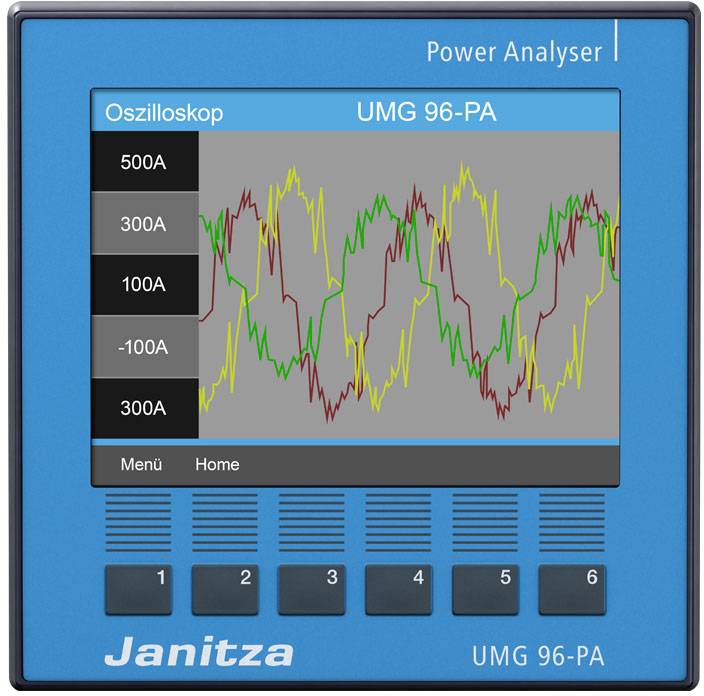

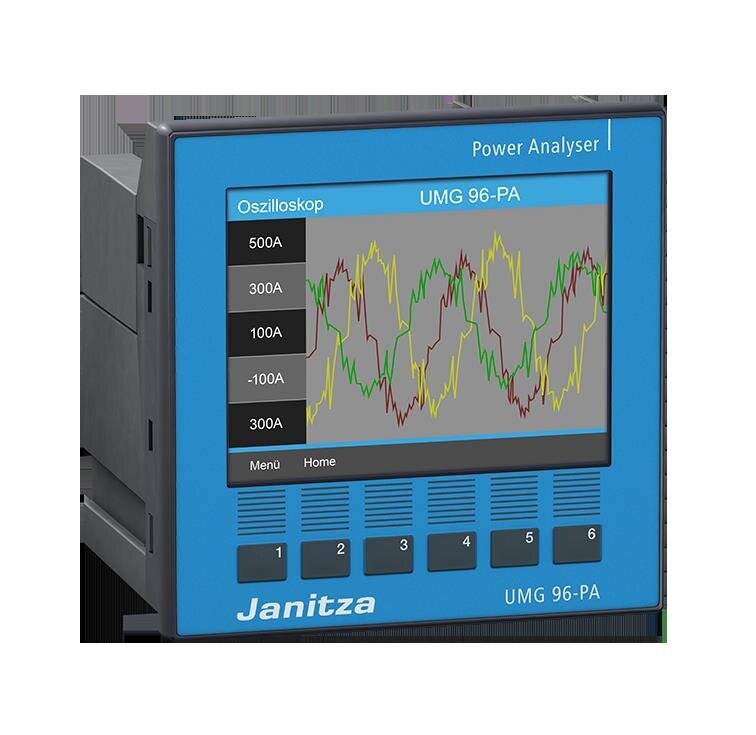

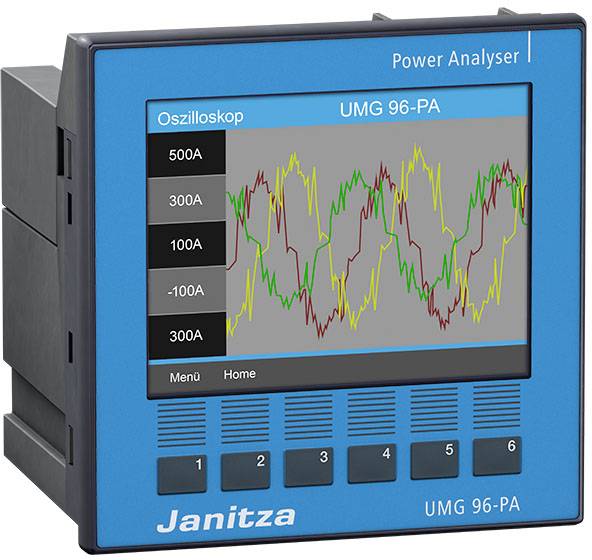

Janitza Electronic Universalmessgerät UMG 96-PA,
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
438,40 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 4 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Janitza Energiemessgerät UMG 96-PA 90-277V
- Messwandler, Frontmontage, Amperemeter: ja, Blindleistungsmesser: ja, Mit Drehzahlmesser: nein, Frequenzmesser: ja, Voltmeter: ja, 40. Harmonische, Scheinleistung: ja, Wirkleistungsmessgerät: ja, Leistungsfaktor: ja, Phasenwinkel (cos phi): ja, 8 MB, 3, AC/DC, 90..277 V, 90..250 V, 6 A, graphisch, 1, Nur über Modul RCM-EL 5232010, Mit Kommunikationsschnittstelle RS-485: ja
Eco contribution recycling symbols
Technische Daten
- Ausführung: MesswandlerMontageart: FrontmontageAmperemeter: jaBlindleistungsmesser: jaMit Drehzahlmesser: neinFrequenzmesser: jaVoltmeter: jaOberwellenmessung: 40. HarmonischeScheinleistung: jaWirkleistungsmessgerät: jaLeistungsfaktor: jaPhasenwinkel (cos phi): jaMesswertspeicher: 8 MBAnzahl der Spannungsmesseingänge: 3Anzahl der Strommesseingänge: 3Spannungsart der Versorgungsspannung: AC/DCVersorgungsspannung bei AC 50 Hz: 90..277 VVersorgungsspannung bei DC: 90..250 VMaximalstrom (Imax): 6 ADisplay: graphischAnzahl der analogen Ausgänge: 1Anzahl der digitalen Eingänge: 3Anzahl der digitalen Ausgänge: 3Geeignet für RJ-Stecker: Nur über Modul RCM-EL 5232010Mit Kommunikationsschnittstelle RS-485: jaUnterstützt Protokoll für PROFIBUS: neinUnterstützt Protokoll für MODBUS: Modbus RTUUnterstützt Protokoll für PROFINET IO: neinBreite: 96 mmHöhe: 96 mmTiefe: 87,2 mmSchutzart (IP), frontseitig: Mit Dichtung (Artikelnummer 2901065) IP54Verpackungseinheit: 1 StückMaße (cm): 170 × 180 × 140Bruttogewicht: 0,57 kg, Nettogewicht: 0,47 kgECLASS 7: Kombimessgerät Reiheneinbau (27142330)
- Messfunktion
Spannung AC
Strom AC
Energieverbrauch
Frequenz
- Typ
Janitza Electronic
IP40 (Front)
IP20 (Rückseite)
- Einbau-Breite
96 mm
- Einbauhöhe
96 mm
- Abm.
(L x B x H) 86 x 96 x 96 mm
- Gewicht
0.57
- Betriebsspannung max.
277 V/AC
- Betriebsspannung min.
90 V/AC
- Einbautiefe
86 mm
- Messkategorie
CAT III 600 V
- Breite
96 mm
- Höhe
96 mm
- Länge
86 mm
- Schnittstellen
RS-485
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1763806 Janitza Electronic Universalmessgerät UMG 96-PA,
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1763806 Janitza Electronic Universalmessgerät UMG 96-PA,
Beschreibung
Janitza Electronic Universalmessgerät UMG 96-PA, 90-277V
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Janitza ElectronicBezeichnung:Universalmessgerät Uhr/SpeicherTyp:UMG 96-PA, 90-277VAusführung:MesswandlerMontageart:FrontmontageAmperemeter:jaBlindleistungsmesser:jaMit Drehzahlmesser:neinFrequenzmesser:jaVoltmeter:jaOberwellenmessung:40. HarmonischeScheinleistung:jaWirkleistungsmessgerät:jaLeistungsfaktor:jaPhasenwinkel (cos phi):jaMesswertspeicher:8 MBAnzahl der Spannungsmesseingänge:3Anzahl der Strommesseingänge:3Spannungsart der Versorgungsspannung:AC/DCVersorgungsspannung bei AC 50 Hz:90..277 VVersorgungsspannung bei DC:90..250 VMaximalstrom (Imax):6 ADisplay:graphischAnzahl der analogen Ausgänge:1Anzahl der digitalen Eingänge:3Anzahl der digitalen Ausgänge:3Geeignet für RJ-Stecker:Nur über Modul RCM-EL 5232010Mit Kommunikationsschnittstelle RS-485:jaUnterstützt Protokoll für PROFIBUS:neinUnterstützt Protokoll für MODBUS:Modbus RTUUnterstützt Protokoll für PROFINET IO:neinBreite:96 mmHöhe:96 mmTiefe:87,2 mmSchutzart (IP), frontseitig:Mit Dichtung (Artikelnummer 2901065) IP54
Janitza Electronic Universalmessgerät UMG 96-PA, 90-277V: weitere Details
Energiemessgerät UMG 96-PAmit Uhr, Batterie und Messdatenspeicher (4MB)Fronttafeleinbaugerät, 96 x 96 x 86 mm (BxHxT) Versorgungsspannung:90 V - 277 V (50/60) Hz oder 90 V - 250 V DCInstallationskategorie: 300 V CAT III Messung in TN- und TT-NetzenMessung von Oberschwingungen bis zur 25.Wirkarbeit Klasse 0,2S3 Spannungsmesseingänge:Messkategorie: 600 V CAT III Messung in 3-Phasen 4-Leitersystemen bis 417 V/720 V (+-10%) nach IEC Messung in 1-Phasen 2-Leitersystemen bis 480 V (+-10%)3 Strommesseingänge:Messkategorie: 300V CAT II Nennstrom 5A / 1A einstellbar Strommessbereich: 5 mA... 6 AAuflösung: 0,1mAPeripherie:je 3x Digitale Eingänge und Ausgänge1x Analog Ausgang 1x RS485 (Modbus RTU)Zubehör (inklusiv):33.03.375 Installationsanleitung inkl. Sicherheitshinweise und Software-GridVis"
Schnelleinstieg52.22.251 Befestigungssatz 52.00.008 RS485-Abschlusswiderstand 120 OhmProgrammiersoftware GridVis Basic download: www.janitza.de/gridvis-download.html EAN: 4251861100026
Geliefert wird: Janitza Electronic Universalmessgerät Uhr/Speicher UMG 96-PA, 90-277V, Verpackungseinheit: 1 Stk., EAN: 4251861100026
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Janitza ElectronicBezeichnung:Universalmessgerät Uhr/SpeicherTyp:UMG 96-PA, 90-277VAusführung:MesswandlerMontageart:FrontmontageAmperemeter:jaBlindleistungsmesser:jaMit Drehzahlmesser:neinFrequenzmesser:jaVoltmeter:jaOberwellenmessung:40. HarmonischeScheinleistung:jaWirkleistungsmessgerät:jaLeistungsfaktor:jaPhasenwinkel (cos phi):jaMesswertspeicher:8 MBAnzahl der Spannungsmesseingänge:3Anzahl der Strommesseingänge:3Spannungsart der Versorgungsspannung:AC/DCVersorgungsspannung bei AC 50 Hz:90..277 VVersorgungsspannung bei DC:90..250 VMaximalstrom (Imax):6 ADisplay:graphischAnzahl der analogen Ausgänge:1Anzahl der digitalen Eingänge:3Anzahl der digitalen Ausgänge:3Geeignet für RJ-Stecker:Nur über Modul RCM-EL 5232010Mit Kommunikationsschnittstelle RS-485:jaUnterstützt Protokoll für PROFIBUS:neinUnterstützt Protokoll für MODBUS:Modbus RTUUnterstützt Protokoll für PROFINET IO:neinBreite:96 mmHöhe:96 mmTiefe:87,2 mmSchutzart (IP), frontseitig:Mit Dichtung (Artikelnummer 2901065) IP54
Janitza Electronic Universalmessgerät UMG 96-PA, 90-277V: weitere Details
Energiemessgerät UMG 96-PAmit Uhr, Batterie und Messdatenspeicher (4MB)Fronttafeleinbaugerät, 96 x 96 x 86 mm (BxHxT) Versorgungsspannung:90 V - 277 V (50/60) Hz oder 90 V - 250 V DCInstallationskategorie: 300 V CAT III Messung in TN- und TT-NetzenMessung von Oberschwingungen bis zur 25.Wirkarbeit Klasse 0,2S3 Spannungsmesseingänge:Messkategorie: 600 V CAT III Messung in 3-Phasen 4-Leitersystemen bis 417 V/720 V (+-10%) nach IEC Messung in 1-Phasen 2-Leitersystemen bis 480 V (+-10%)3 Strommesseingänge:Messkategorie: 300V CAT II Nennstrom 5A / 1A einstellbar Strommessbereich: 5 mA... 6 AAuflösung: 0,1mAPeripherie:je 3x Digitale Eingänge und Ausgänge1x Analog Ausgang 1x RS485 (Modbus RTU)Zubehör (inklusiv):33.03.375 Installationsanleitung inkl. Sicherheitshinweise und Software-GridVis"
Schnelleinstieg52.22.251 Befestigungssatz 52.00.008 RS485-Abschlusswiderstand 120 OhmProgrammiersoftware GridVis Basic download: www.janitza.de/gridvis-download.html EAN: 4251861100026
Geliefert wird: Janitza Electronic Universalmessgerät Uhr/Speicher UMG 96-PA, 90-277V, Verpackungseinheit: 1 Stk., EAN: 4251861100026
Ausführung
- Ausstattung: 3, AC/DC, 90..277 V, 90..250 V
Lieferumfang
- Geliefert wird: Janitza Electronic Universalmessgerät Uhr/Speicher UMG 96-PA, 90-277V, Verpackungseinheit: 1 Stk., EAN: 4251861100026
Hinweise
Programmiersoftware „ GridVis Basic” download Janitza Homepage
