Joy-it DSO-138-Mini Digital-Oszilloskop 200 kHz 1-Kanal 1 MSa/s 1 kpts 12 Bit Handgerät 1 St. kaufen

Oszilloskop 'DSO138mini' mit Farbdisplay zeigt eine gelbe sinusförmige Welle. Vier Bedienknöpfe auf der rechten Seite. Funktionen sind beschriftet.

Schwarzes Gerät mit Beschriftungen '+3.3V, PA3, PA4, PA7, PB12, PB13, PB15, PA15, GND, +3.3V, GND, RX, TX' und einem BNC-Anschluss oben.

'Elektronisches Panel mit Beschriftungen SEM2, SEM, CPL und Input. Mehrere Schalter und ein Buchseneingang sind sichtbar.'

Schwarzes Gerät mit einem BNC-Stecker oben, einem Schalter mit 'OFF' und 'ON' Markierungen und einem 'POWER'-Eingang rechts.

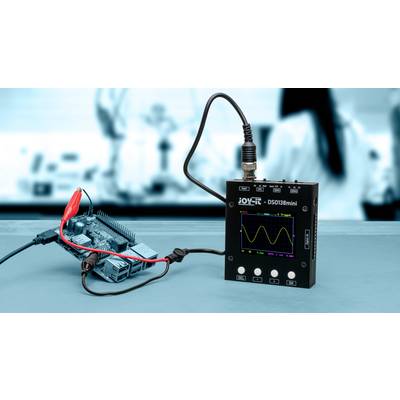

'Oszilloskop DS0138mini' zeigt Sinuskurve auf Display, verbunden mit Mikrocontrollerplatine über rote und schwarze Kabel. Im Laborhintergrund.

1/5

Datenblatt (PDF)

Lieferung Mi., 26. Aug.

15 Stück

Verkauf und Versand:

BerryBase AGB

versandkostenfrei ab 200,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

42,04 €

zzgl. MwSt.

4,20 €

Rechtliche Bedenken melden

Highlights & Details

DSO-138-Mini, kompaktes Digitaloszilloskop

Mobiler Einsatz durch Akku-betrieb möglich (Akku nicht im Lieferumfang)
1 kHz/3,3 V Testsignal, externer Trigger
serielle Wellendatenausgabe

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produkt-Art: Digital-Oszilloskop

Bandbreite: 200 kHz

Samplingrate/Kanal: 1 MSa/s

Anzeige: 10000 ns/Div

Auflösung: 12 Bit

Bildschirm-Größe: 2,4 Zoll

Oszilloskop-Besonderheiten: Handgerät

Zeitbasis: 500 s/Div - 10us/Div

Anzahl analoge Eingänge max.: 1

: Werksstandard (ohne Zertifikat)

Eingangsimpedanz: 1 MΩ

Eingangskopplung: AC, DC, GND

Eingangsspannung: 50 V

Spannungs-Versorgung (Details): 3,5 bis 6 V/DC

Abm.: (L x B x H) 75 x 85 x 15 mm

Display: 320 x 240 Pixel

Breite: 85 mm

Höhe: 15 mm

Länge: 75 mm

Schnittstellen: Micro-USB

Speichertiefe/Kanal: 1 kpts

Typ: DSO-138-Mini

Dokumente & Downloads

Datenblatt

Datenblatt 2301404 Joy-it DSO-138-Mini Digital-Oszilloskop 200 kHz 1-Kanal 1 MSa/s 1 kpts 12 Bit Handgerät 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2301404 Joy-it DSO-138-Mini Digital-Oszilloskop 200 kHz 1-Kanal 1 MSa/s 1 kpts 12 Bit Handgerät 1 St.

Beschreibung

Das DSO138Mini ist eine optimierte Version des beliebten DSO-138-Oszilloskops und bringt, verglichen mit seinem Vorgänger, einige Vorteile mit sich:
Betrieb per USB und mit einer 3,7V-Lithium-Ionen-Akku möglich (Akku nicht im Lieferumfang enthalten), vereinfachte Stromversorgungs-schaltung, verbesserter mobiler Einsatz durch deutlich kleinere Gehäusegröße, externer Triggereingang, welcher TTL- und LVTTL-Signale als Quelle akzeptiert und serielle Ausgabe von Wellenform-daten.

Lieferumfang

DSO138, BNC zu Kroko Klemme, Kurzanleitung
